圖1

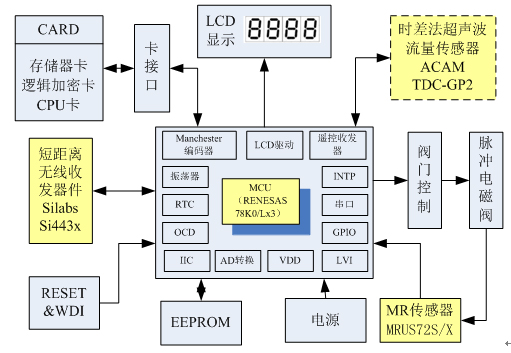

方案結構框圖如下：

Renesas電子78K0/Lx3微控制器是高性能8位通用微控制器，采用原NEC電子的78K0內核，有48Pin～80Pin的多種封裝，內置4Com/8Com模式的LCD驅動，可以驅動的LCD段數高達288段。

Ø  LCD 驅動器

最大可實現36*8段位控制，共有6種顯示模式供選擇，內/外部分組電壓。

Ø  CSI通訊模塊1~2

可與IC卡接收器、短距離無線收發器、超聲波流量傳感器進行通訊

Ø  豐富的比較/觸發定時器

采集流量傳感器信號并精確計算出流量

Ø  EEPROM模擬功能

通過flash的數據燒寫及特殊的管理方式代替EEPROM對重要數據進行存儲

Ø  振蕩電路

78K0/Lx3微控制器內置高精度8MHz振蕩電路，并且可以通過寄存器去控制內部振蕩電路的快慢。對于不需要實時時鐘的水表，可以節約成本，加快軟件開發進度。如果需要使用RTC，則需要外接32.768kHz的振蕩器，可以輕松實現階梯復費率水費。

Ø  功耗

78K0/Lx3低于1μA的靜態功耗可以有效延長電池使用壽命，而且有利于提高系統的穩定性和抗干擾性。1.8V～5.5V的工作電壓可以最大限度的使用電池能量。內置的16級LVI模塊更是免去了客戶的后顧之憂，隨時監測電池電壓，一旦發現電池電壓下降過限，就立即通知用戶并存儲關鍵數據。NEC電子水表方案是卡表方案，支持多種讀寫卡，通過卡座使用IIC協議與微控制器通訊。微控制器采用78K0/Lx3，帶LCD顯示控制功能，在功耗方面，通過各種節電措施，整機達到3.8μA的超低功耗。



NEC山梨的MR磁傳感器是一種利用磁電阻反應原理，把強磁性金屬合金薄膜蒸鍍?cè)诹薎C電路上的磁開關器件。其特點為：

Ø  高靈敏度，高精度——靈敏度的一致性最高可達6高斯以內。

Ø  高可靠性——內藏溫度保護電路，大幅提升了溫度特性的穩定性。

Ø  低功耗——工作電流1.5mA,工作在脈沖模式下，平均功耗可降到0.45uA.

Ø  低成本。

Ø  小型封裝。



磁傳感器適用于速度型水表，可分為旋翼式和螺翼式，磁場分布不同，有相應的磁傳感器。

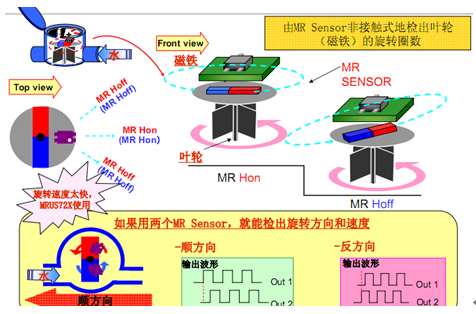

案例1：水平方向檢測

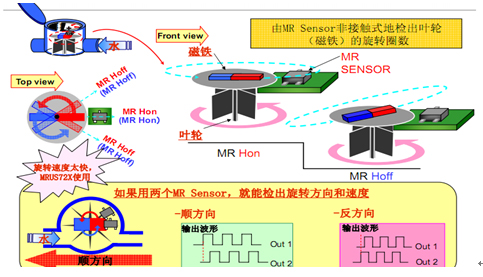

案例2：垂直方向檢測

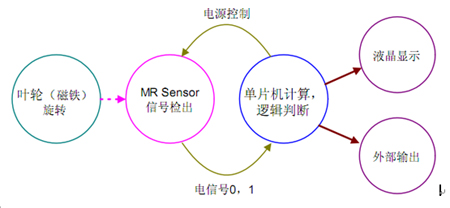

·  瞬間流量表示

·  漏水檢測報警功能

·  過大流量檢測報警功能

·  逆流檢測

·  零流量檢測
