基片集成波導的理論分析與設計（附HFSS仿真SIW的實例)

2022-01-12 來源：微波射頻網 作者：Tequila Sunrise 字號：大 中 小

一個HFSS仿真SIW的實例

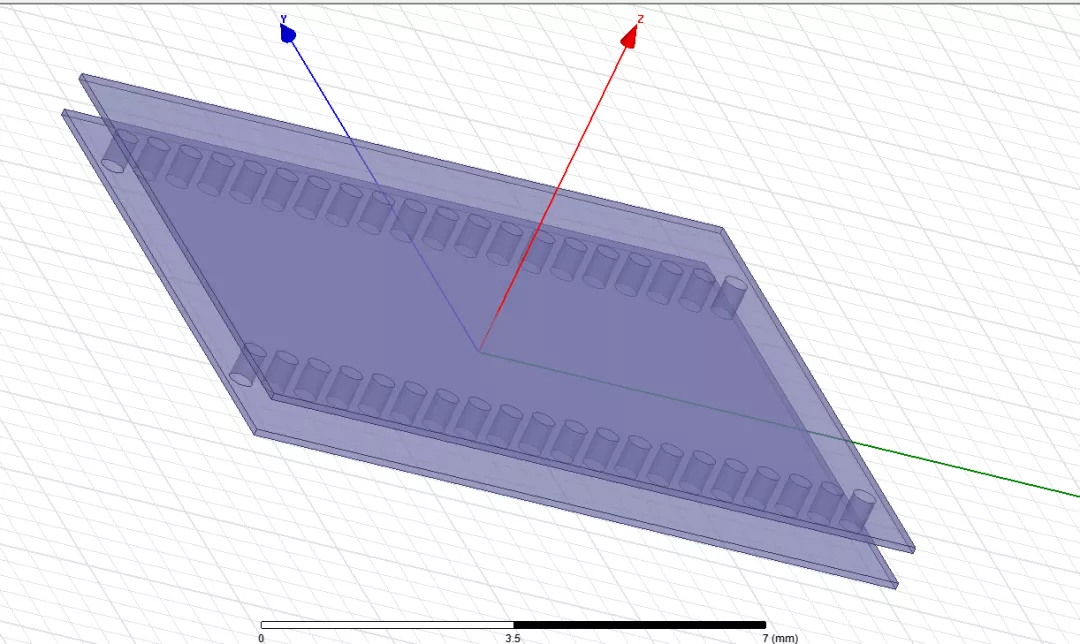

模型如下

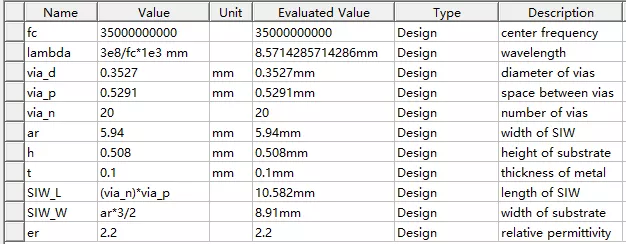

中心頻率35GHz， 選用基板為Rogers 5880, 相對介電常數2.2, 其它設計參數如下表：

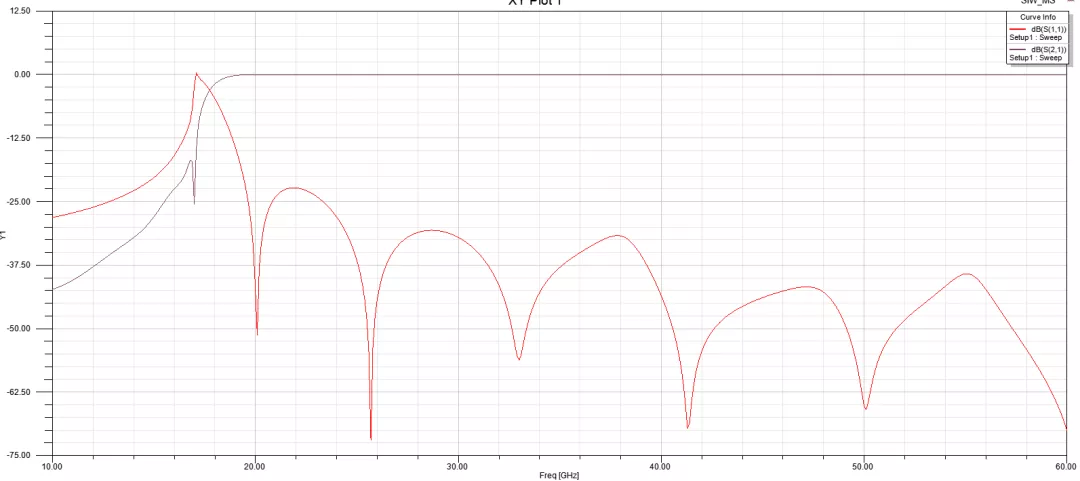

仿真結果 S11和S21如下圖

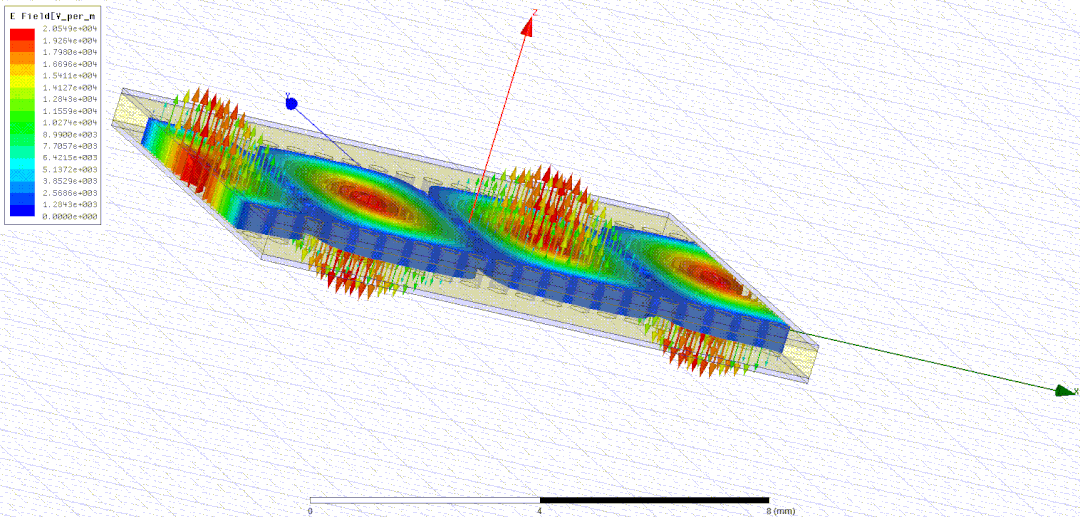

電場幅度和矢量電場如下圖

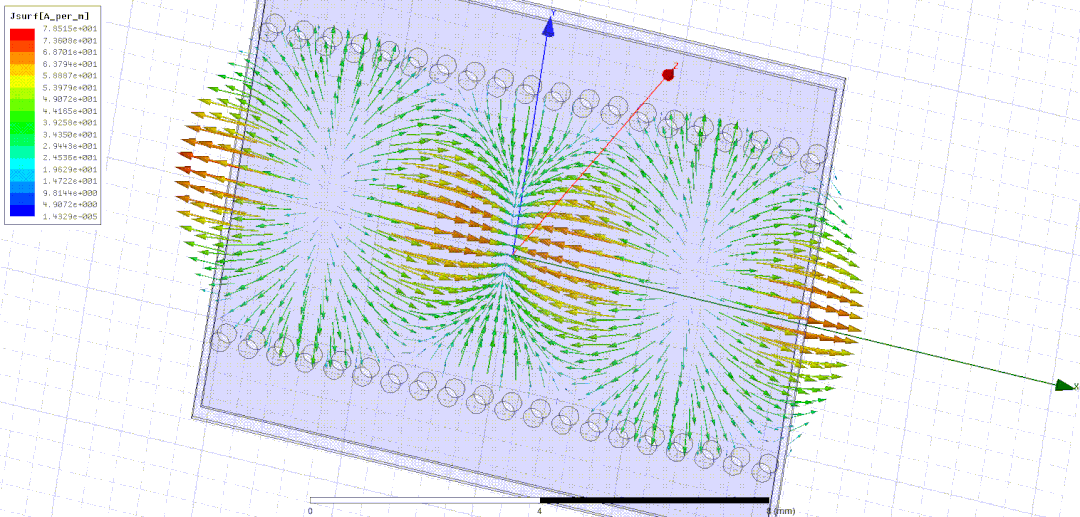

矢量面電流

作者：Tequila Sunrise
