在頻率較高的情況下（大于1GHz），LC巴倫由于電感，電容的寄生效應，自諧振頻率等影響，性能將變差，而在高頻上，用微帶線設計的巴倫在性能，尺寸上都比較理想，本文講解在較高頻率上如何設計微帶線巴倫并進行ADS仿真。

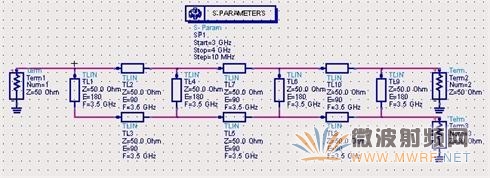

微帶巴倫的結果如下所示：

微帶線A的長度為0.5個波長，微帶線B的長度為0.25個波長，波長為在實際基板上的信號波長，需要考慮基板的介電常數。

巴倫的性能和所用的節數有關系，節數越多，頻寬越寬，不過節數越多，尺寸也越大，上圖為4節微帶線巴倫。

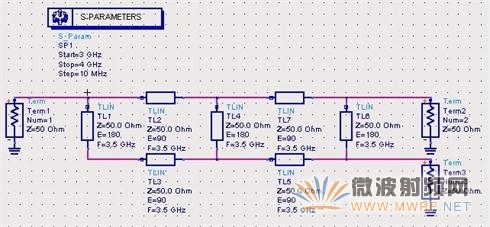

下面分別用ADS對一節，兩節，三節微帶線巴倫進行仿真。

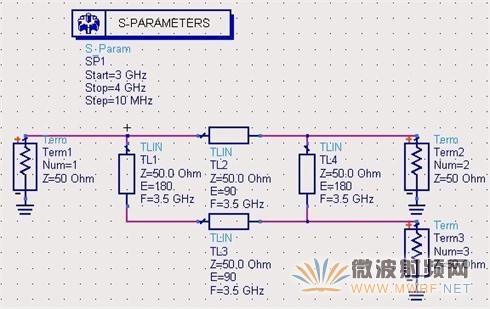

一節微帶線巴倫：

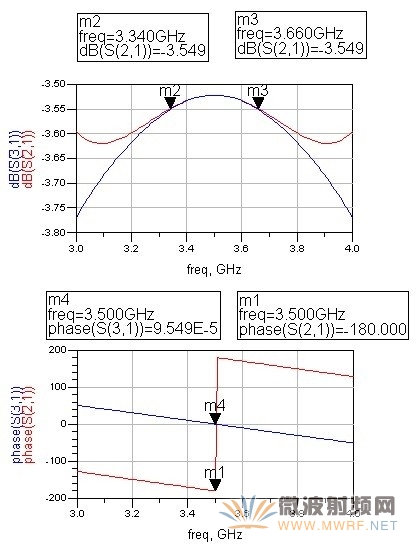

仿真結果：

仿真結果可見相位在很大頻寬內都保持180°正交，幅度在100MHz范圍內基本兩路平衡輸出保持一致，插損在0.5dB左右。

仿真結果可見相位在很大頻寬內都保持180°正交，幅度在200MHz范圍內基本兩路平衡輸出保持一致，插損在0.5dB左右。

三節微帶線巴倫：

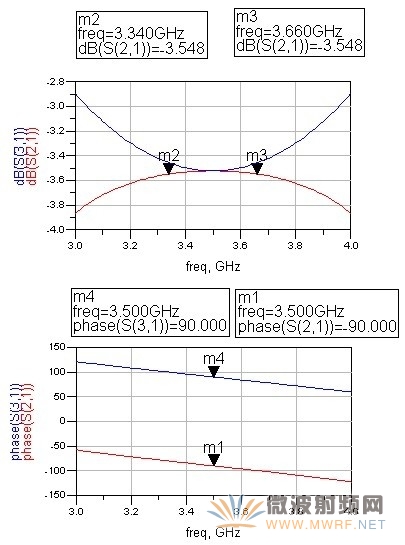

仿真結果：

仿真結果可見相位在很大頻寬內都保持180°正交，幅度在400MHz范圍內基本兩路平衡輸出保持一致，插損在0.5dB左右。

通過仿真發現巴倫節數越高，幅度平衡帶寬越大，不過節數對插損基本影響不大。
