雖然一共才推出3 款手機，但錘子科技的名號在整個國產手機界如雷貫耳。與其身量不相匹配的巨大聲量，讓最新的旗艦產品T2 始終處于高度曝光的狀態。設計是錘子的重中之重，但在皮囊之下其實有更多東西值得解讀。

驍龍808 這顆芯片已經很常見了。在高通2/4/6/8 的定位中，808 屬于最高端的8 系列，2xA57+4XA53 的大小核搭配使其在保證滿足絕大多數性能需求的前提下，功耗控制比多了兩顆A57 的驍龍810 理想很多。因此在過去一年，很多品牌都會選擇這顆芯作為次旗艦的處理器，甚至直接裝載在旗艦產品身上，比如LG G4 和MOTO X Style。兩大核四小核的性能表現有目共睹（而且大部分810 也是通過動態開關內核當作808 在用嘛），就不多啰嗦了。需要注意的是，高通目前的全線產品都已經是支持全網通的，只是很多廠商出于自己的考慮僅僅做了移動和聯通的支持。

T2 在硬件設計上一個相當亮眼的元素，就是極簡干練的金屬邊框。對于外殼材質的探索，很多人認為是設計師的工作范疇，但物理定律不像外觀線條那樣可以由筆觸改變。很遺憾地，在離校多年之后，我的物理學常識也已經差不多都還給老師了，因此這一部分解釋有任何不嚴謹或錯誤的地方，歡迎各位指正。

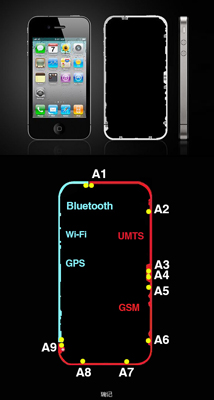

讓我們回到2010 年。那一年的秋天，Apple 一如既往地帶來了全新設計的iPhone 系列新品，iPhone 4。在發布會上，喬布斯驕傲地說，Apple 實現了一個新的突破，將手機的外邊框直接作為天線使用。一整個金屬邊框被分為兩個部分，分別作為WIFI（左邊半圈）和蜂窩網絡（右邊A1 到A9 的大半圈）的天線。

有個笑話說，如果電視畫面不停抖動而你又不會修理，只要你也跟著抖動，當你和電視的抖動頻率一致的時候就可以看了。以這個不嚴謹?shù)姆绞絹斫忉屘炀€：任何無線通訊都是基于不同振動頻率的電磁波，而天線只能接收和它「抖動」頻率一致的電磁波（天線并沒有真的抖動啦）。不同的通訊技術使用不同頻率的電磁波，比如WIFI 是2400MHz（2.4G），而蜂窩網絡則使用800/1800/2100MHz 不等，所以需要不同的天線。這是第一個重點：邊框上的斷點并不是為了留給信號出入的通路（否則也太小了吧），而是為了將不同頻率的天線從硬件上分隔開來。

iPhone 4 支持WCDMA（3G）和（GSM）卻只有一根天線用于蜂窩網絡，這是因?yàn)樵谶@一整條邊框上有多個饋點；通過軟件控制相關電路，iPhone 可以自己改變邊框接入電路的長度（比如接通A1-A6 時用于WCDMA，接通A6-A9 時用于GSM），從而讓它可以響應不同頻率的電磁波。這是第二個重點：通過改變天線接通的長度，同一塊金屬可以響應不同頻段的信號。

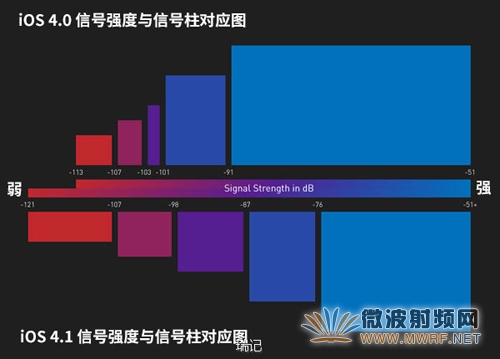

在iPhone 4 發布一段時間之后，一個名詞愈演愈烈，那就是iPhone 4 的信號門。當以手捏住手機的下半部分時，原本響應WIFI 和蜂窩網絡兩種不同頻率電磁波的兩段天線被連接在一起，使得響應頻率發生了變化，也就無法再接收原來頻率的電磁波，自然就“看不清”信號了。當然，iPhone 4 的信號門其實還有多方面的原因，比如彼時iPhone 顯示信號的方式和Android 不同，在相同信號強度下iPhone 顯示的信號格數比Android 多，產生“iPhone 比Android 信號好”的暗示。結果就是，同樣在- 90dB 的信號強度下，iPhone 顯示五格信號，而Android 只有三格；信號減弱到- 106dB 時，iPhone 和Android 都會顯示兩格，Android 只減少了一格，而iPhone 則減少了三格，看起來信號差了好多。事件發生后，iPhone 獲得了一個更新（iOS 4.1），乖乖把信號顯示方式改回了運營商AT&T 規定的方法。

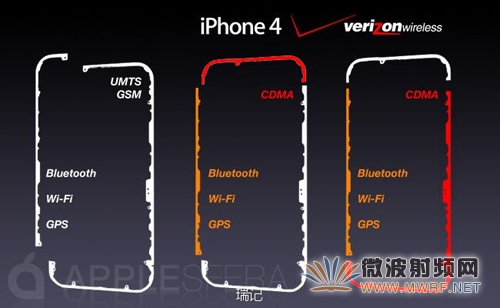

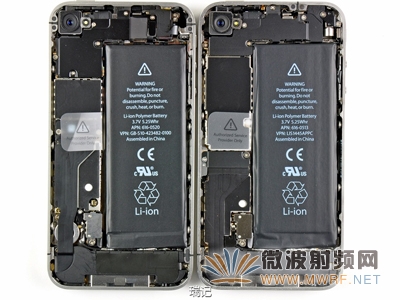

iPhone 4 CDMA版（左）和WCDMA版（右）

有趣的是，當初iPhone 4 分為兩個版本，CDMA 版出現信號問題的比例非常小。這是因?yàn)榘凑誄DMA 運營商Verizon 的要求，CDMA 手機必須擁有多條蜂窩網絡天線以保證信號質量，因此iPhone 4 CDMA 版天線和WCDMA 版不一樣：

上圖左邊是WCDMA 版，邊框長的那部分是蜂窩網絡天線；中間和右邊則是CDMA 版的天線1 和天線2，系統在檢測到其中一條天線信號性能較差時會自動切換到另外一條。這個設計被延續到了iPhone 4s 上，加上金屬邊框涂層的改進，使得信號門的問題被徹底解決了。

電磁波可以很輕松地穿透玻璃、塑料等材質，但會被金屬和水吸收掉（這也是為什么在電梯里沒信號），所以一般手機用玻璃和塑料做外殼的時候，天線設計就會比較自由，而如果外殼是金屬，就要想各種辦法讓信號可以進出，比如在外殼上開口（就是俗稱的“信號溢出口”啦） 。

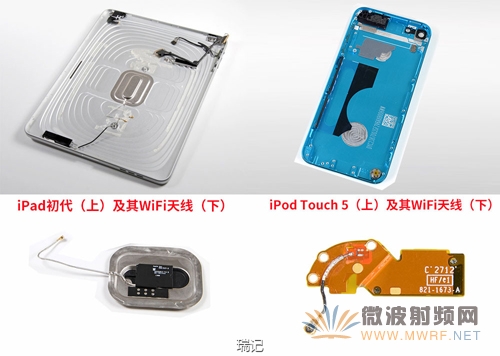

全金屬的iTouch 在背后開了一個口子，讓W(xué)IFI 信號穿透這個開口的塑料進出；iPad 初代是把WIFI 天線貼在背面蘋果標的玻璃處，二代之后由于改用了全金屬殼就把WIFI 天線放在正面的屏幕邊框下面了（4G 版則是額外背部上端開了口讓蜂窩網絡信號進出）；iPhone 5/5s 中，金屬的機身會隔絕信號，因此除了邊框的上下兩段（這兩段與機身完全隔離，用作天線）以外，還在背部的上下兩頭開了口給里面的副天線；而到了真 • 全金屬的iPhone 6/6s，機身上沒有任何可供信號出入的地方了，于是蘋果只能通過白帶把整個后蓋分割成上邊框、上背板、機身、下背板、下邊框五部分，把其中上下邊框和上下背板通通拿來用作天線。由于4G 對速度的需求大大提高，使得通訊使用的信號頻段更廣更豐富了，從最低的1800MHz 到最高的2600MHz，單條天線的調節范圍畢竟是有限的，這就需要手機有更多天線用于不同頻段的信號。也不怪iPhone 把背部割得七零八落，看看iPhone 一臺手機要支持多少個4G 頻段吧：

說回到錘子。T1 在信號上的挑戰并不大，因?yàn)榍昂蟛Ａ? 玻璃纖維中框并沒有給天線造成難度。而在T2 身上，原本背面玻璃也可以讓T2 可以輕松地完成天線排布，但T2 并沒有選擇這條簡單的路。T2 相對T1 一個巨大的變化就是支持全網通，這就需要手機可以接受多個頻段的信號；而且T2 還支持了CA 載波聚合，這種技術讓手機可以同時使用多個不同頻段的信號進行通訊以提高速度，自然就需要手機的多個天線可以同時工作。T2 沒有像其他手機一樣在背面底部使用多組貼片天線，而是選擇挑戰難度更高的方案：把邊框作為天線。

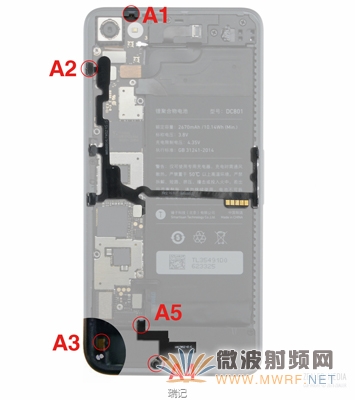

抓了Zealer 的拆解圖做個示意：

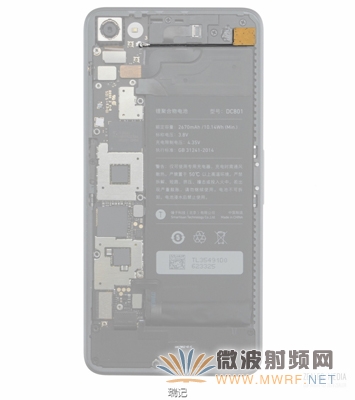

T2 整臺手機的邊框是一個完整的金屬圈，也就相當于一條金屬天線。T2 的主板通過多個饋點和邊框相連，通過調整接入電路的邊框長度，來改變天線接受信號的頻率，就像iPhone 4 的天線一樣。當然，這只是蜂窩網絡的天線，WIFI 和藍牙的天線仍然是穿透背部玻璃的：

有則雞湯說，當你面前有兩條路時，選難走的那條。在可以選擇用簡單方案解決天線排布的情況下，錘子硬是選了難走的那條。它并沒有顛覆什么物理定律的不可能，也沒有創造前無古人的新技術，但他們在這條路上的探索，絕對沒有白費。使用同一張電信卡，配置方案幾乎一樣的Nexus 5X 在上海地鐵7 號線上有信號沒法上網，但T2 就是可以刷微博發微信的。除了沒有雙卡，T2 作為商務人士的手機，絕對不會在信號上掉鏈子。
