2.2 結構參數偏差對VSWR的影響。

2.2.1. 機械加工公差對特性阻抗的影響

射頻同軸連接器的特性阻抗由下式確定：

  或

式中：
Z --表示特性阻抗單位Ω；
D--外導體內徑單位mm；
D--內導體外徑單位mm；
ε_r--絕緣介質的相對介電常數。

在產品零件的生產加工過程中，任何尺寸都不可避免地存在尺寸公差。內外導體直徑的公差對特性阻抗的影響為：
對50Ω空氣線：
對50Ω介質線：

式中：
_△D--外導體內徑的公差；
_△d--內導體外徑的公差；
_△ε_r--絕緣介質相對介電常數的誤差；
_△Z_o--引起的特性阻抗的偏差。

由內、外導體直徑的公差引起的電壓駐波比為：

2.2.2. 不同軸度引起的特性阻抗的偏差

圖2.  d和D的偏心度

連接器內、外導體的橫截面由于制造或裝配的原因會出現不同軸，假設不同軸度為e，如圖2所示。由于不同軸度e的作用，改變了傳輸線中該段的分布電容，所產生的阻抗誤差為：

式中，頁號表示特性阻抗變小。

對于50Ω的連接器，其阻抗誤差為：

2.2.3. 內、外導體上的槽對特性阻抗的影響

為了保證彈性接觸的需要，在連接器的內、外導體上常開有不同數量的軸向槽，由于開槽，使該處的導體直徑變小，引起該處的特性阻抗變化，這些槽引起的特性阻抗的偏差為：

式中：
_△Z--特性阻抗變化的百分數；
N--為開槽的數目；
ω--為內導體上的槽寬；單位：mm；
W--為外導體上的槽寬；單位：mm；
d--內導體外徑；單位：mm；
D--外導體內徑；單位：mm；

2.2.4. 內、外導體上軸向間隙對特性阻抗的影響

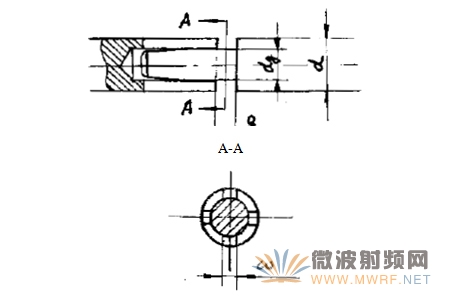

圖3.插針和插孔的連接配合
