這臺FM發射機利用閑置的拆機零件組成，可用于音樂或語音信號的調頻發射，用普通FM收音機于2kM以外接收。

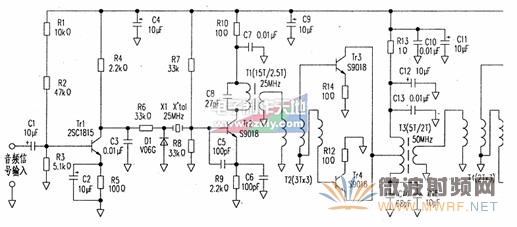

整機電路如附圖所示。外來音頻信號經三極管Tr1放大后加載于二極管D1。Tr2與晶振，線卷T1等構成25MHz高頻振蕩器。音頻信號的調制沒有使用變?nèi)荻O管．而是用普通整流二極管V06G替代。V06G和25MHz晶振均從舊電腦中拆得．25MHz調頻信號經線卷T2耦合至下級。
為了獲得100MHz的調頻信號輸出．由Tr3、Tr4、線卷T3等構成倍頻級。獲得50MHz信號并經線卷T4耦合至下級。
T5、T6、線卷L5等將輸人信號再次倍頻，得到100MHz調頻信號并經T6耦合至激勵級。
高頻功率放大采用高頻放大管2SC1970．其參數為40v、0.6A．功率1.3W、頻率175MHz。該級集電極電流為0.15A。
高頻輸出信號可接至天線對外發射。在50負載電阻上實測輸出功率達0.25W．在直線距離2.5kM時可穩定接收。
(編者按：使用無線電發射機請遵守國家有關法規)
注意：需要把兩張圖合并起來才是完整的電路圖
2SC1970制作FM發射機電路圖2SC1970 FM transmitter
