圖17

圖18

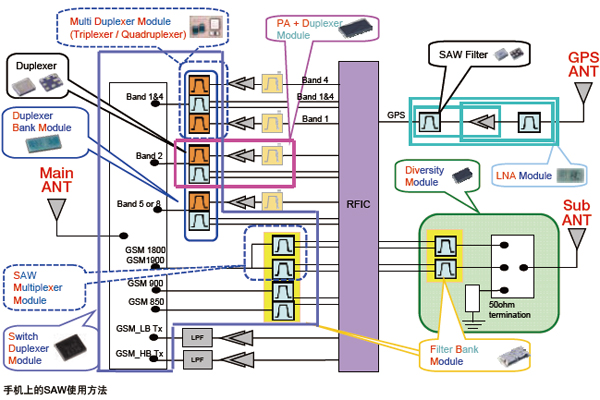

手機上的使用方法

手機上的主要使用方法如下所述。SAW/FBAR濾波器、SAW/FBAR雙工器有時也會被當作分立器件使用、或者作為與部分元件的組合模塊使用。尤其是在Band的搭載數量不斷增加的形勢下，對于削減制造商的RF部設計負荷、緩和設備超小型化的實際安裝精度、以及實現設備及設備搭載線路板在內的良好特性上要求組件化的呼聲將會越來越高。

圖19

設備特性的分析

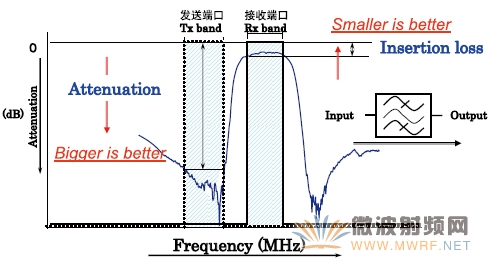

如下圖所示，以手機用接收濾波器為例來分析SAW設備的特性。在濾波器上，必要的信號應盡可能地原封不動地通過，但依然會遭受到少許損耗。這種損耗被稱作插入損耗（Insertion Loss）。對于不要的信號則需盡可能地阻止，這叫做頻帶外衰減量。衰減量（Attenuation）和插入損耗的單位均以分貝表示。

圖20

在下圖范例中，顯示了發信頻帶上的衰減量，這是為了防止來自相同手機發信部的信號相互混淆而需要的衰減量。

今后的市場動向

手機市場隨著漫游功能的應用、包括UMTS在內被稱作第3.9代通訊方式的LTE（Long Term Evolution）的擴大，所需系統（band）今后也將會不斷地增加。

同時，除了音頻通信量以外，智能手機對各種內容的訪問量、電子書籍和Netbook等來自PC的通訊組件等的數據通信量也都有待提高。此外，在通訊設備的搭載方面，智能儀表及遠程信息處理、數字標牌等具有M2M功能的組件，其潛在市場也將會大幅度的擴展。

本公司也將會努力滿足市場對Band的最新需求，同時不斷充實以高頻產品為中心的FBAR產品內容、以及SAW雙工器和濾波器的產品陣容。此外，針對用戶在實際安裝過程中的簡易化要求，我們也將力爭盡早實現組件化以滿足需求。

SAW濾波器已經從初級階段逐漸向多功能階段轉換，其中包括TV用IF濾波器、BS調諧器用濾波器、無線遙控門鎖用諧振器、手機及通訊組件等各種功能上的應用。今后，面對新的市場需求，希望我們的設備依然能夠保持領先的地位。

來源：TaiyoYuden Navigator
