3. 3、EHF 頻段變頻技術

變頻器包含了混頻、濾波、放大等多個環節。為了滿足設備指標要求，主要采取了如下的技術措施：用新型諧波混頻器，降低本振的工作頻率，減小了本振的實現難度； ②采用微帶探針形式波導- 微帶過渡，通過波導H 面的孔插入波導腔中，降低了插入損耗，改善了端口駐波； ③采用新型電路，電路在IF2 頻率范圍內，頻率響應小于2 dB ，保證了整機的幅頻特性指標； ④增加了新型結構的均衡補償電路，補償EHF 頻段的分布參數影響，整機2 GHz 帶寬內幅頻特性小于3. 5 dB ，滿足了系統指標需要。

3. 4、波導濾波器設計

在設備研制過程中，需要研制EHF 頻段的濾波器對本振信號抑制60 dB 以上。根據仿真結果，一般的微帶濾波器很難滿足要求。

波導濾波器具有Q 值高，損耗小的特點，波導濾波器能夠滿足指標要求。根據指標要求，研制了波導濾波器，其帶內損耗小于2 dB ，帶內幅頻特性0. 5 dB/ 2 GHz ，對本振頻率的抑制達到64 dB 以上。經整機測試，對雜散信號的抑制滿足設計要求。

4、測試結果

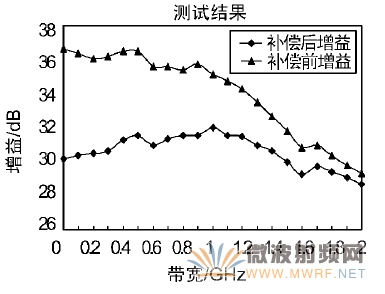

設備調試完成后，進行了指標測試。圖4 所示的測試曲線為設備幅頻特性補償前后的曲線，從圖中可以看出補償前幅頻特性為8 dB左右，補償后為3. 5 dB ，增益也滿足設計要求。設備的雜散輸出最大為- 55 dBc ，1 dB輸出功率大于+ 16 dBm。

圖4、幅頻特性補償前后比較

5、結束語

隨著系統頻率的不斷提升，微波射頻設備的工作頻率越來越高，給設備研制帶來了很大的挑戰。采用3 次變頻方案，實現了L 頻段到EHF 頻段上變頻器，EHF 頻段1 dB 輸出功率大于+ 16 dBm ，2 GHz帶寬內幅頻特性小于3. 5 dB ，指標測試滿足設計要求，關鍵指標達到國外同類產品水平。設備研制過程中，解決了EHF 頻段加工、裝配等關鍵工藝技術，為同類產品的研制提供了技術保證。

參考文獻
[1 ] 　狄青葉，管仲成. EHF 頻段低噪聲接收機[J ] . 空間電子技術，2007 (1) ：39 - 44.
[2 ] 　甘仲民，應魯曲. EHF 軍用衛星通信頻段的選擇[J ] . 軍事通信技術，1998 (6) ：13 - 17 ，50.
[3 ] 　胡麗格，賈世旺，牛旭. Ku 頻段上變頻器的設計與實現[J ] . 無線電工程，2009 ，39 (6) ：46 - 48.

作者：賈世旺，中國電子科技集團公司第五十四研究所
