具有線性傳輸特性的器件/系統對于輸入信號只產生幅度和相位的變化，而不會產生新的頻率成分。

非線性器件/系統能對輸入信號的頻率進行搬移，或產生新的頻率成份，如諧波和交調。

許多在通常信號條件下具有線性特性的器件/系統可能會表現出非線性，如進入飽和區的放大器，這種情況對于無源器件(電纜；濾波器)和有源器件(放大器)都是存在的。

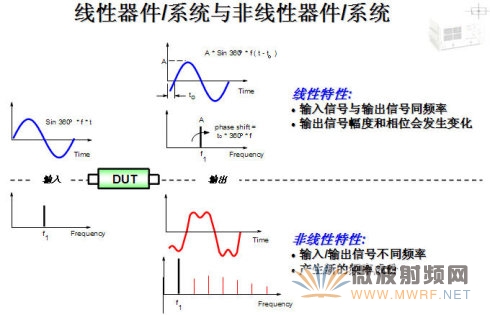

圖1  線性和非線性特征

當用于系統傳輸信號時，傳輸信道電路應保證對輸入信號不產生波形變化的失真。非線性器件/系統會產生新的頻率成分，肯定會引起輸出信號波形變化。

但是，線性器件/系統，也會使波形發射變化。

要滿足波形不失真?zhèn)鬏斠螅骷?系統傳輸特性需滿足：

幅度/頻率特性在工作頻率范圍內要保持恒定，相位/頻率特性在工作頻率范圍內保持線性。

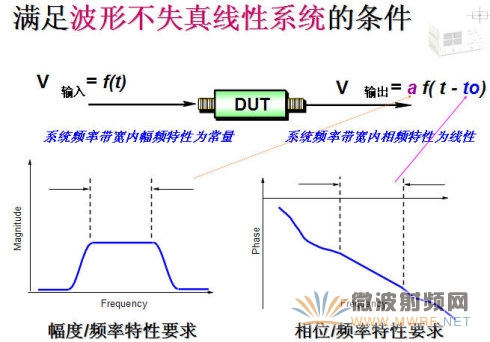

圖2   線性系統的不失真條件

下面的例子可以反映器件/系統的幅度/頻率特性對傳輸信號的影響。

例中線性網絡的激勵輸入信號為類似方波波形，該信號在頻域上包含三個頻率成份：基波；二次諧波；三次諧波。該信號通過線性網絡時，線性網絡具有的幅度/頻率特性對基波和三次諧波衰減大，使輸出信號頻譜發生變化，相應時域波形從方波變?yōu)閳A滑類似正弦波形。

這是為什么對放大器，濾波器等器件在工作頻帶范圍內幅/頻抖動有嚴格要求的原因。

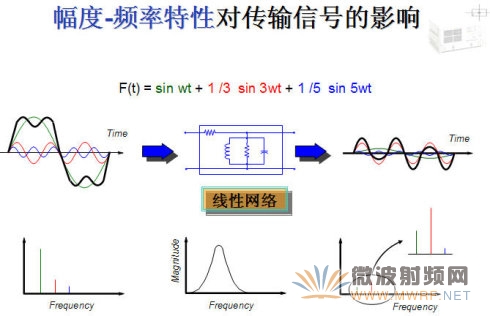

圖3   幅頻特性對信號的影響

類似的例子可以反映器件/系統相位/頻率特性對傳輸信號波形的影響。

在器件/系統實際工作中傳輸?shù)男盘柖际钦加幸欢l率帶寬的調制信號，如果器件/系統的相位/頻率特性不線性就會使調制信號波形發生變化，造成信號失真。

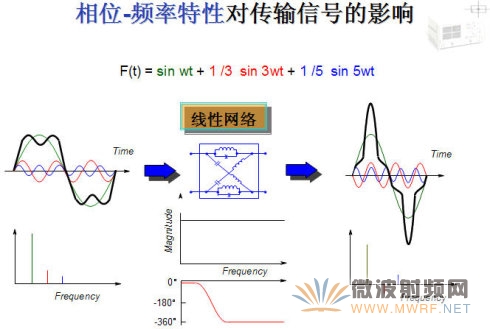

圖4   相頻特性對信號的影響
