5．1、FBAR濾波器

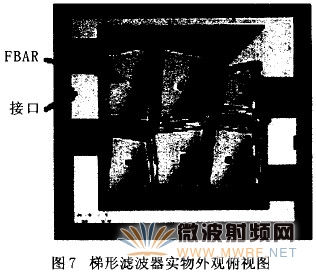

濾波器在無線收發器中實現鏡像消除、寄生濾波和信道選擇等功能，用FBAR制作的濾波器有較高Q值和易實現微型化的特點，目前，可以從低頻300MHz到高頻4GHz都可以制造[6]。為了提高頻率選擇性，需要更多有不同諧振頻率的諧振器的FBAR進行組合，目前主要采用如圖6所示的梯形濾波器結構，一個梯形濾波器實物例子外觀如圖6所示。梯形濾波器的通帶帶寬主要取決于有效機電耦合系數K，過渡帶的陡峭率和阻帶衰耗的決定因素有串并聯FBAR的數目、諧振器濾波的相對帶寬大小和電容比C_p／C_m。

5．2、FBAR雙工器

雙工器在通信系統中發揮著關鍵作用，目前，F(xiàn)BAR已經實現大規模生產制造的產品主要針對蜂窩移動通信的雙工器[7]。安捷倫公司已推出的第三代產品FBAR雙工器，面積僅為1．6mm×2．0mm、高度不足1．0mm，在l850～l9l0MHz發送頻段上，典型插入損耗為2．5dB，在l930～l990MHz接收頻段上，對發送信號可提供最小33dB的抑制，發送功率處理能力30dBm，其在美國PCS手機市場上的占有率已經超過80％。

5．3、FBAR振蕩器

有線和無線通信領域中對低抖動率時鐘和振蕩器有廣泛的需求，在500MHz~5GHz頻段內，基于FBAR技術制作的振蕩器在小尺寸、高性能和低成本等方面很有優勢，有望代替目前使用的SAW和陶瓷等振蕩器。2003年，安捷倫公司利用FBAR已制作出L波段固定頻率振蕩器[8]，并進一步研制出中心頻率為l985MHz的電壓可調FBAR振蕩器，其可調范圍為2．5MHz，相位噪聲為-112dBcBc／Hz@l0kHz，比同類LC振蕩器提高了l5~20dB[9]。

利用FBAR不僅可以制作以上濾波器、雙工器、振蕩器等這樣高性能小體積的微波器件，而且已經研究如何將FBAR和低噪聲功率放大器(LNA)等有源器件進行集成，從而研制出更高性能和更小體積的射頻系統。

6、結語

FBAR技術涉及到聲波器件、材料、電磁場、微波網絡、信號、IC制造工藝和無線通信應用等眾多學科，是一個全新多學科交叉的研究領域，但在微加工技術日益成熟和巨大的市場需求條件下，F(xiàn)BAR已經成為射頻器件中最活躍的研究領域，當前世界許多國家都在積極研究FBAR技術，期望有助于實現射頻系統的集成化、微型化和低成本。目前，F(xiàn)BAR的研究取得了一些突破，特別是在第二代移動通信領域取得了一些應用，但要真正滿足無線通信的發展，F(xiàn)BAR技術還有很多問題有待探索和解決。

作者：池志鵬，趙正平，呂苗，楊瑞霞

參考文獻：

[1] GRUDKOWSKI T，BLACK J，REEDER T，el a1．Funda— mental mode UHV／VHF m iniature resonators and filters[J]．Appl Phys Lett，1980，39(1 1)：993—997、
[2] LAKIN K M、Modeling of thin film resonators and filters[A]、IEEE MTT—S Int Microwave Symp Dig，V1 [C]、1992．149 1 52．
[3] LARSON J，BRADLEY P，W ARTENBERG S，Pt a，． M odified Butterworth·-Van Dyke circuit for FBAR reso-- nators and automated measurement system[A]、IEEE Ultrasonics Symp[C]．San Juan，Pueno Rico，2000、 863—868．
[4] SATOH H，EBATA Y，SUZUKI H，el al、An air gap type piezoelectric composite resonator[A]．IEEE Proc Int Symp on Freq Contr[C]、Philadelphia，Pennsylvania l 985．36l一366．
[5] LAKIN K M，KLINE G R，MCCARRON K T．Develop— ment of miniature filters for wireless applications[J]． IEEE Trans on M icrowave Theory Tech， 1 995，43 (1 2)：293 3—2939．
[6] LAKIN K M，MCCARRON K T，BELSICK J，el a1．Filter b ank S imp1 emented With integ rated thin fi1m resonators[A]．IEEE Int Ultrason Symp，V1[C]．San Juan，Puerto Rico，，2000．85 1—854．
[7] BRADLEY P D，RUBY R C，OSHMYANSKY Y．A film bulk acoustic resonator(FBAR)duplexer for USPCS handset applications[A]．IEEE MTT—S Digest[C]．2001． 367 3 70．
[8] KHANNA A P S．GANE E D、A film bulk acoustic resonator(FBAR)L band low noise oscillator for digi— tal communication[A]．32nd European Microwave Conf[C]、Milan，Italy，2002．1 025—1 028．
[9] KHANNA A P S，GANE E D．A 2GHz voltage tunable FBAR oscillator[A]．IEEE MTT—S Digest[C]、2003、 7l 7—720．
