在高速PCB設計中，信號的反射將給PCB的設計質量帶來很大的負面影響，而要減輕反射信號的負面影響，有三種方式：

　　1)降低系統頻率從而加大信號的上升與下降時間，使信號在加到傳輸線上前，前一個信號的反射達到穩定;

　　2)縮短PCB走線長度使反射在最短時間內達到穩定;

　　3)采用阻抗匹配方案消除反射;

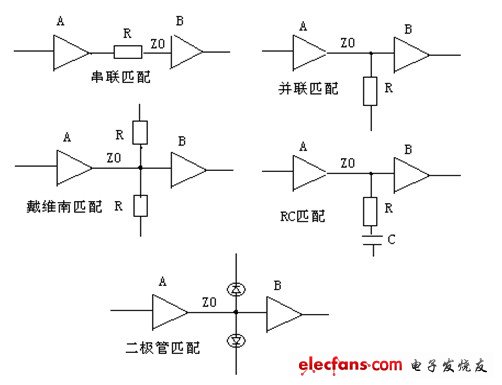

　　在高速系統設計中，第1種是不可能的，而第2種也是不實際的，通常要縮短PCB布線長度，可能需要增加布線層數、增加過孔數，從而得不償失，那么第3種是最好的方法，常用的阻匹配方式有以下幾種：

　　1.源端串聯匹配

　　源端串聯匹配就是在輸出BUFFER上串接一個電阻，使BUFFER的輸出阻抗與傳輸線阻抗一致;此電阻在PCB設計時應盡量靠近輸出BUFFER放置 ，常用的值為：33毆姆。

　　對于TTL或CMOS驅動，信號在邏輯高及低狀態時均具有不同的輸出阻抗，而一些負載器件可能具有不同的輸入輸出阻抗，不能簡單的得知，所以在使用串聯端接匹配時，在具有輸入輸出阻抗不一致的條件下，可能不是最佳的選擇;在布線終端上存在集總線型負載或單一元件時，串聯匹配是最佳的選擇;

　　串聯電阻的大小由下式?jīng)Q定：

　　R=ZO-R0 ZO--傳輸線阻抗 R0--BUFFER輸出阻抗

　　串聯匹配的優點：提供較慢的上升時間，減少反系量，產生更小的EMI，從而降低過沖，增加信號的傳輸質量;

　　串聯匹配的缺點：當TTL/CMOS出現在同一網絡上時，在驅動分布負載時，通常不能使用串聯匹配方式。

2.終端并聯匹配

　　由在走線路徑上的某一端連接單個電阻構成，這個電阻的阻值必須等于傳輸線所要求的電阻值，電阻的另一端接電源或地;簡單的并聯匹配很少用于CMOS與TTL設計中;

　　并聯匹配的優點：可用于分布負載，并能夠全部吸收傳輸波以消除反射;

　　并聯匹配的缺點：需額外增加電路的功耗，會降低噪聲容限。

　　3.戴維南匹配

　　Vref=R2/(R1+R2)·V

　　Vref--輸入負載所要求的電壓；V--電壓源； R1---上拉電阻 ；R2--下拉電阻

　　當R1=R2時，對高低邏輯的驅動要求均是相同的，對有些邏輯系列可能不能接受;

　　當R1>R2時，邏輯低對電流的要求比邏輯高大，這種情況對TTL與COMS器件是不能工作的;

　　 當R1<R2時，這種對大多數的設計比較合適；

　　戴維南匹配的優點: 能夠全部吸收傳輸波以消除反射，尤其適合用于總線使用;

　　戴維南匹配的缺點：需額外增加電路的功耗，會降低噪聲容限;

　　4.RC網絡匹配

　　端接電阻應該等于傳輸線的阻抗Z0，而電容一般非常小(20PF--600PF);RC網絡的時間常數必須大于兩倍的信號傳輸延時時間;

　　RC端接匹配的優點：可在分布負載及總線布線中使用，它完全吸收發送波，可以消除反射，并且具有很低的直流功率損耗;

　　RC端接的缺點：它將使非常高速的信號速率降低，RC電路的時間常數選擇不好會導致電路存在反射，對于高頻、快速上升的信號應多加注意。

　　5.二極管匹配

　　二極管匹配方式常用于差分或成對網絡上，采用二極管匹配會使其負載變成非線性，可能會增加EMI的問題。

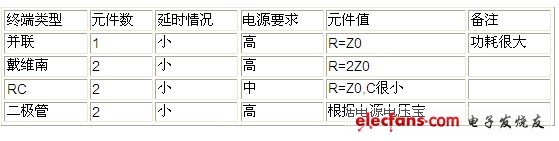

　　各種匹配方式的特征如下表所示：
