帶寬放大器是指工作頻率上限與下限之比遠大于l 的放大電路。這類電路主要用于放大視頻信號、脈沖信號或射頻信號。本文提出了一種以可變增益放大器VGA AD603 為核心，結合外圍模擬及數字電路實現寬帶放大器的設計方法， 帶寬可達10 MHz。

該系統由前置放大、可預置增益放大、低通濾波器、后級放大、直流穩壓模塊和單片機控制與顯示模塊六大部分構成。具體電路結構如圖1 所示。

圖1 系統框圖

2.1 可控增益放大器方案選擇

方案一：DAC 控制增益。該方案從理論上講， 只要D/A 的速度夠快、精度夠高就可以實現很寬范圍的精密增益調節。但是控制的數字量和最后的增益(dB) 不成線性關系而是成指數關系，造成增益調節不均勻、精度下降， 且其增益動態范圍有限， 故不采用; 方案二：使用控制電壓與增益成線性關系的可編程增益放大器PGA，用控制電壓和增益(dB)成線性關系的可變增益放大器來實現增益控制。用電壓控制增益， 便于單片機控制， 同時可以減少噪聲和干擾。

綜合比較， 選用方案二， 采用可變增益放大器AD603作增益控制放大器

2.2 輸入阻抗匹配方案選擇

方案一：采用低噪聲精準放大器OP27 設計前級的射級跟隨，盡管噪聲小、精度高，但是由于帶寬僅為8 MHz，達不到10 MHz 的要求;方案二： 采用高速寬帶運放OPA692 作為構成前級的射級跟隨器。OPA692 是高速寬帶運放， 其在±5 V 雙電源工作時，增益為2，頻帶寬度為190 MHz，電壓轉換速率為2 100 V/μs。

經過比較， 采用方案二。由于AD603 的輸入阻抗只有100 Ω， 使用OPA692 作為前級輸入完全能滿足要求，并且可以很好地隔絕前級電路對后級電路的干擾， 實現級間的阻抗匹配

2.3 濾波電路選擇方案

方案一： 采用RC 濾波電路， 但RC 濾波衰減很大;方案二： 利用高速寬帶運放OPA690 設計二階巴特沃思濾波器，其通頻帶內的頻率響應曲線最大限度平坦， 沒有起伏， 而在阻頻帶則逐漸下降為零。經比較， 選擇方案二

3.1 電壓增益控制原理分析

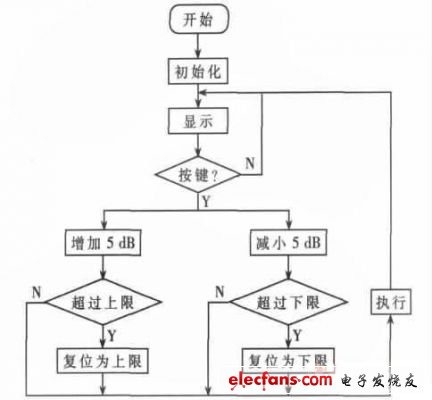

電壓增益控制原理分析AD603 的基本增益為：Gain =40 VG+10， 其中，VG是差分輸入電壓， 單位是V，Gain 是AD603 的基本增益，單位是dB 。從此式可以看出， 以dB 作單位對數增益和電壓之間是線性關系， 因此，只要單片機進行簡單的線性計算就可以控制對數增益， 增益步進可以很準確地實現。

3.2 通頻帶內增益起伏控制分析

為控制通頻帶內增益起伏， 采用二階巴特沃思濾波環節， 其電阻電容可根據式(1) 、式(2)計算：

其中f0為通帶截止頻率，Q 為f=f0時電壓放大倍數與通帶放大倍數數值之比。計算數據可仿真實現。
