5G新的無線電接口:eMBB中的CP-OFMD調制波形的應用場景

2018-04-11 來源:萬物云聯網 字號:

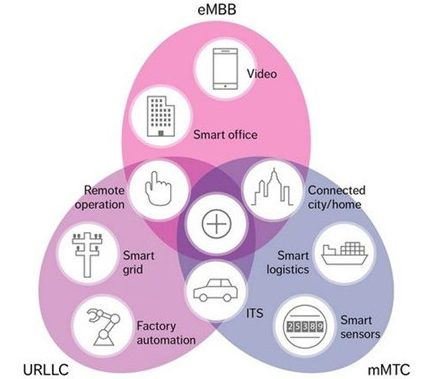

圖1、5G的應用場景

5G使用5G多載波波形來為智能手機,辦公室,工廠自動化,智能電網,智慧城市,物聯網,M2M,M2X等多種設備提供應用平臺。5G新無線電(5G NR)根據應用場景可分為三大類服務:

·演進的移動寬帶(eMBB)

·超可靠和低延遲通信(URLLC)

·大規模機器型通信(mMTC)

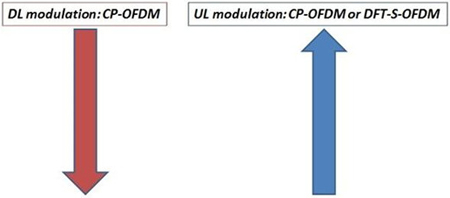

圖2、5G的調制波形

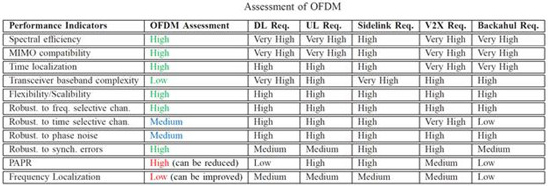

圖3、各種OFDM波形的性能對比

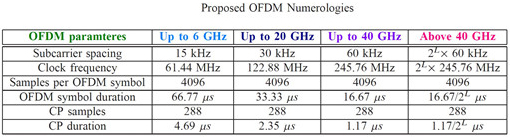

圖4、各種OFDM波形的關鍵參數

URLLC服務是指未來的應用需要從一端到另一端進行安全的數據通信,并具有超高可靠性和基于截止時間的低延遲要求。這種服務質量與傳統移動寬帶應用的服務質量差別很大。目前有很多討論是基于循環前綴正交頻分復用(Cyclic Prefix Orthogonal Frequency Division Multiplexing,即CP-OFDM)(包括濾波OFDM(Filtered OFDM,),通用濾波OFDM(Universally filtered OFDM),脈沖形OFDM ( Pulse shaped OFDM)...)在eMBB中的應用。

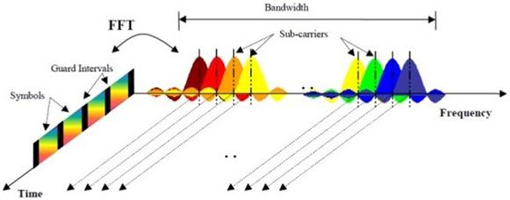

圖5、OFDM

CP-OFDM在最重要的性能指標上排名最佳,這種調制波形的好處包括:

多天線技術的復雜性低,頻譜效率高,實現復雜度低。

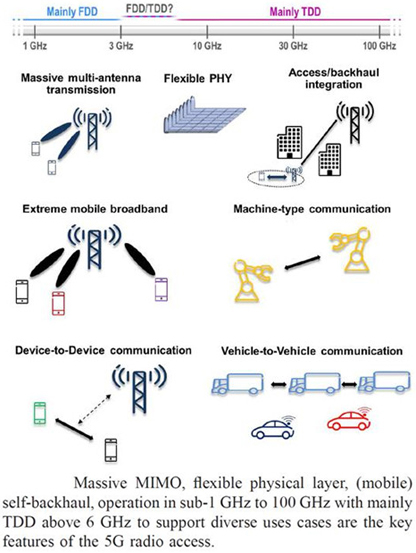

圖6、各種波形的應用場景

CP-OFDM的主要缺點是高PAPR(峰均比),其可以通過使用已知的技術(例如如削峰和壓擴技術)以接收器不可知的方式來降低調制信號的PAPR(峰均比)。加窗(Windowing)技術也是頻域局部化OFDM的可能方式。有關這種波形選擇的更多詳細信息,請參閱#愛立信“支持5G服務和要求的波形和數理學(Waveform and Numerology to Support 5G Services and Requirements)”

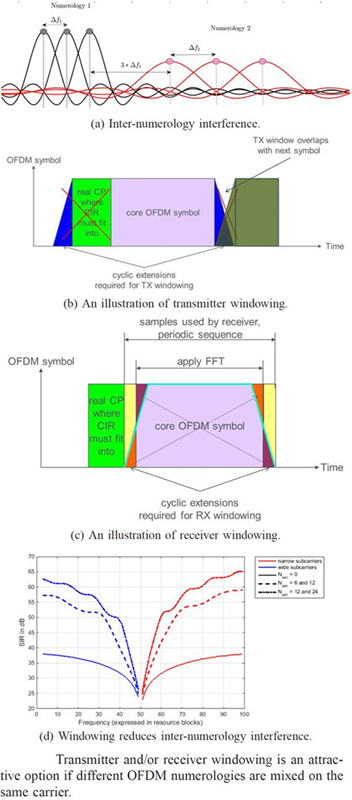

圖7、加窗對OFDM波形的影響

在沒有UL MIMO(上行MMO)部署的場景中,使用具有比CP-OFDM更低的PAPR(相當于LTE中的SC-FDMA)的DFT-S-OFDM波形調制方式在UL傳輸中僅通過一個流完成的應用情況下也仍然是可能的。
