[導讀]5G通信正在緊鑼密鼓地研發之中，而毫米波MIMO是其中關鍵技術之一。在目前大部分5G原型演示系統中，都采用了這種技術，而這種技術對于毫米波天線開關也有著極為嚴苛的高標準。MACOM最新推出SMT封裝的MASW-011098毫米波天線開關利用該公司專利的砷化鋁鎵(AlGaAs)技術工藝，為5G演示系統實現更高的單元件功率比；同時提供靈活的偏置選項，以確保更大的整體使用方便性。MASW-011098內部的專利開關技術在先進的5G演示系統中支持?jǐn)?shù)以萬計的發送/接收通道，使客戶能夠利用具有差異化，成本效益的5G系統架構加快上市時間，從而在無線吞吐量方面取得突破性的進步和容量。

5G是什么，有多快，距離我們還有多遠

如果你生活在2017的中國，那么你很有可能正在使用4G的移動網絡。簡單來講，5G就是4G的下一代通信技術;復雜點現在不好講，因?yàn)橄啾?G通信的標準使用Long-Term Evolution Advanced (LTE-A),5G的標準還未落定，此時此刻各大公司和科研機構正在為制定5G通信標準而日夜奮斗著。可以肯定的是，5G通信將大大提升通信速度和穩定性。類似于4G技術對于3G的提升一樣，只是提升的幅度將更大。5G通信在人類生活中的重要性也將跨越式增長。

圖、3GPP公布的5G Logo

那么5G到底有多快? 由于標準尚未制定所以無法解答。只能從目前公布的一些實驗文件與采訪大致估計。三星實驗速率為7.5Gbps，諾基亞宣稱10Gbps，華為公司公布的速率為3.6Gbps。相比目前4G的最高速率300Mbps，速率至少增長12倍。當然這個速率是實驗室數據，真正用戶體驗速率還會受到各種局限：如基站分布、環境衰減、終端基帶硬件軟件處理性能等。作為參考，目前最新的基帶Modem為高通驍龍X20，采用可支持1.2Gbps的LTE Category 18，大約每秒可下載150M Bytes的數據。除了速率的提升之外，5G還將在另外一個領域?qū)τ脩趔w驗進行改善——降低延遲。高速率與低延遲還會帶來很多意想不到的好處，譬如無人駕駛、智能定位、語音識別、AR、VR和智能制造等應用也將得益于高速率低延遲的實現。工信部表示將在2020年啟動5G商用，2017年至2018年5G將在國內開始測試，2019年進行預商用。ITU在2017年二月發布了一個文檔，對5G系統做了13項具體規范,其中包括：

· 20Gbps峰值下載速率
· 10Gbps峰值上傳速率
· 30bps/Hz峰值下行頻譜利用率
· 15bps/Hz峰值上行頻譜利用率
· 100Mbps用戶體驗到的下載速率
· 50Mbps用戶體驗到的上傳速率

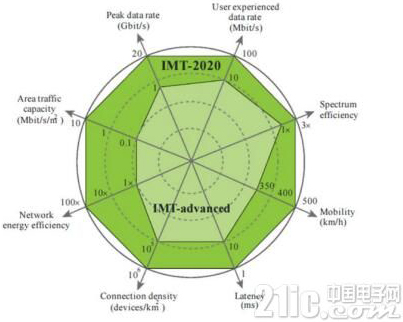

圖、IMT-2020的目標與當前4G標準IMT-advanced對比

峰值速度看起來有點難度，但用戶體驗到的速率則完全是可以實現的。

技術角度看5G：網絡, 頻譜, 調制與天線

5G應用的帶寬與延遲需求

直觀來講5G對于目前的通信技術主要在兩個技術參數進行提升：

1. 速率(帶寬)
2. 延遲

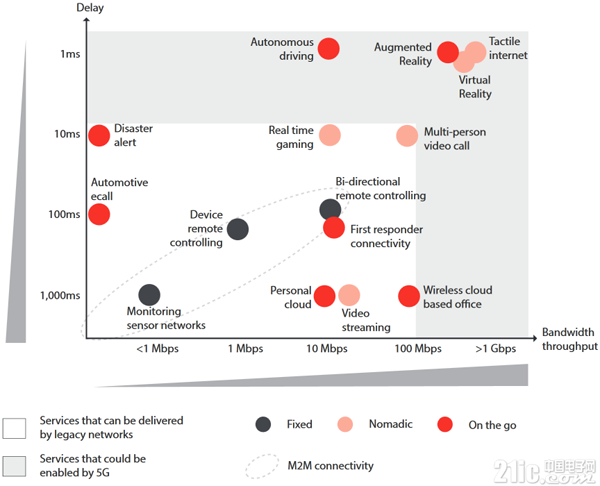

以下是GSMA關于各種應用的帶寬與延遲需求圖示：

圖、各種應用的帶寬與延遲需求

據上圖可見，灰色部分的應用：如無線云辦公、AR和無人駕駛這些應用只有采用5G通信才能實現大規模的普及。

頻譜與提升覆蓋率的技術

5G究竟將使用哪個波段的載波?學術界、各大科研機構和設備廠商正在在進行廣泛的探索。從6GHz到300GHz的范圍都有相關的研究實驗正在進行。載波頻率越高，帶寬極限越大，同時覆蓋的范圍(受傳輸限制)越小。

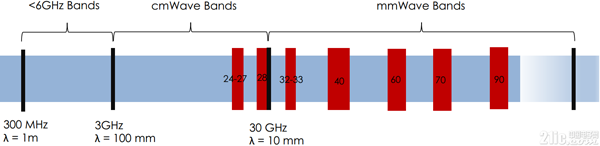

圖、當前研究較為熱門的幾個頻段

在6GHz或更高的頻段，波束形成技術(beam-forming)將被采用來解決覆蓋方面的挑戰。所謂波束技術，即是將無線信號定向指向終端。此技術也將導致5G的成本相對之前的技術而增高，每時每刻都需要數百個波束追蹤單個移動終端使得基站的成本大幅提升。

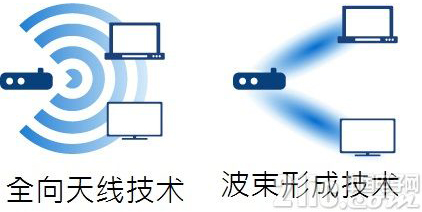

圖、波束形成技術示意

MIMO(多入多出)也是被廣泛研究以提升帶寬的一種天線技術，這種技術采用大規模的天線陣列來提升帶寬，但這種技術目前仍有天線間互相產生射頻干擾的難題沒有完美解決。目前的研究焦點是將波束形成技術結合起來，使用軟件控制靈活調整天線的方向來解決。

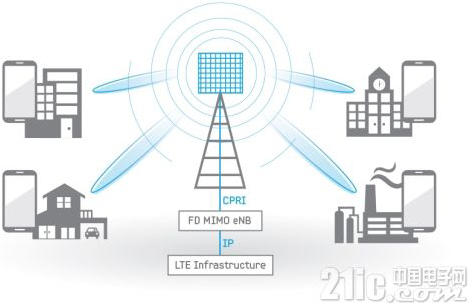

圖、結合了波束形成技術的MIMO應用示意

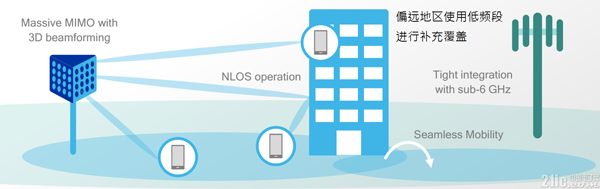

采用更高頻譜的出發點是更有效地利用頻段從而在實現更高帶寬與更低延遲的同時降低使用成本。但是正因?yàn)橐褂酶哳l段，所以目前使用的硬件都需要更新?lián)Q代，在初步實踐上卻是往增加成本方向發展。所以目前5G相關的研究中，盡快確定能夠有效利用波束形成與MIMO兩種技術的具體頻段是亟待解決的問題。另外，新的頻段萬一覆蓋不到的地方，也將使用低頻段的覆蓋進行補充。類似于目前偏遠地區無法4G覆蓋而使用3G/2G進行補充的做法。

圖、5G覆蓋不到使用低頻段進行補充覆蓋

小于1ms的網絡延遲：如何實現與低延遲帶來的網絡結構改變

當前的云計算的概念就是：數據在中心，終端通過基礎設施在任何地點任何時間來獲得數據與服務。但是考慮到5G網絡中的一些應用關于小于1ms的延遲，這種結構不能滿足需求。即使從現在到5G大規模應用的期間，計算設備和網絡設備都繼續以摩爾定理飛速發展。但是有一個極限目前沒法跳過：就是光纖中光的傳播速度。所以目前的研究結論是，如果要使5G網絡中的<1ms延時成為現實，那么數據與用戶的距離要小于1千米。也就是你的最近的一個基站需要緩存所要的數據與服務，這一特性使得此類應用的成本將非常高。而對于社交類的應用，關于用戶數據的基站間漫游管理，目前的技術也需要根本性改變。拿著手機刷微博，那么經過的每個基站可能都需要同步一份個人資料、所有微博、評論、點贊，而不是在需要的時候找中心要數據。極端情況下所有的運營商都將共用一個網絡，所有內容都在這個網絡中，不然不能滿足小于1ms的網絡延遲要求。

5G系統中的核心器件：RF天線開關與其應用舉例

如上述所言，載波聚合、波束形成、MIMO是5G射頻系統中重要的技術。而這些技術的應用都離不開一個關鍵器件——RF天線開關。普通的開關用小按鈕;稍稍高頻(幾十MHz，幾百M(fèi)Hz)的開關用三極管、FET管搭建;如果頻率到了幾G幾十G的范圍，那么一般情況使用PIN二極管來做的開關。關于PIN二極管的詳細在下文討論，與普通開關類似，RF天線開關的種類也可以使用端子數目來分類：

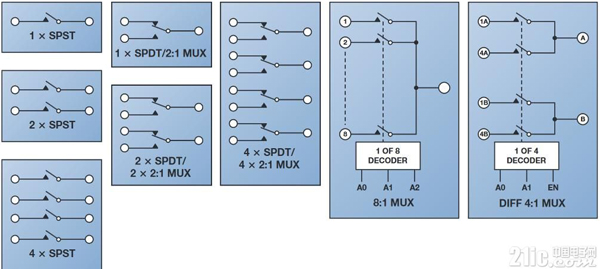

圖、天線開關的一些常見類型

此處列幾個天線開關的應用實例以說明RF天線開關的一些應用。

手機終端的天線開關應用

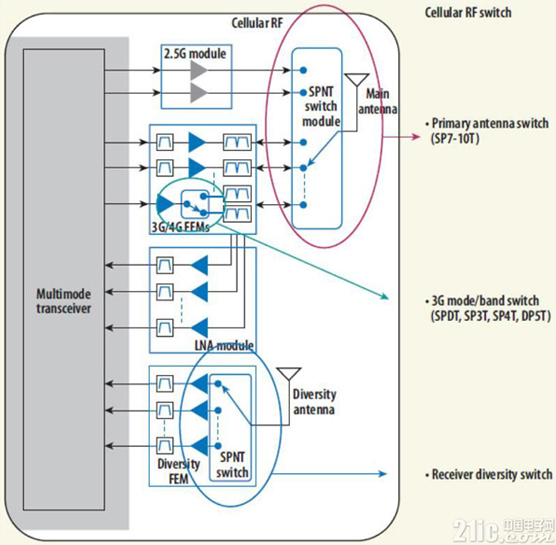

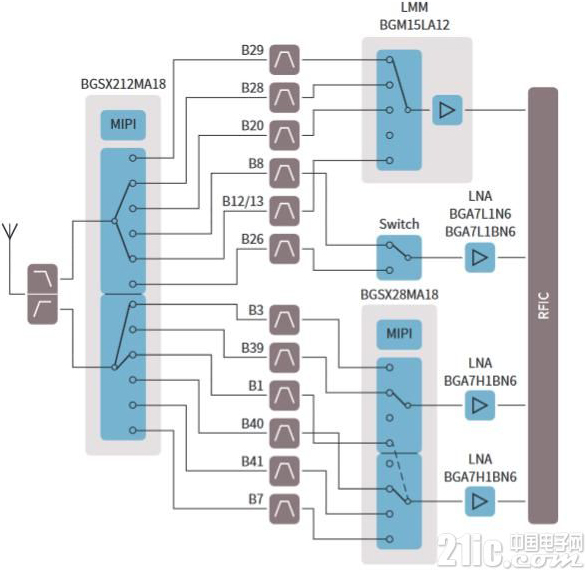

下圖是我們目前使用的手機中的RF天線開關，可以看出應用場合大致三種：主開關，3G/4G切換開關，接收器信號復用開關。

圖、手機中的RF天線開關

載波聚合中的天線開關應用

圖、載波聚合示意

波束形成技術中的天線開關應用

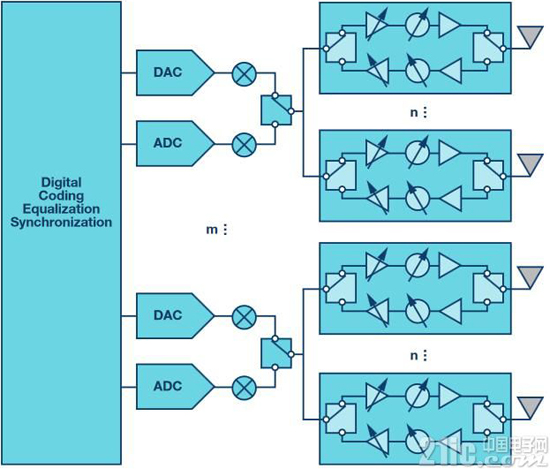

下圖為復合使用了MIMO的波束形成技術的系統組成。

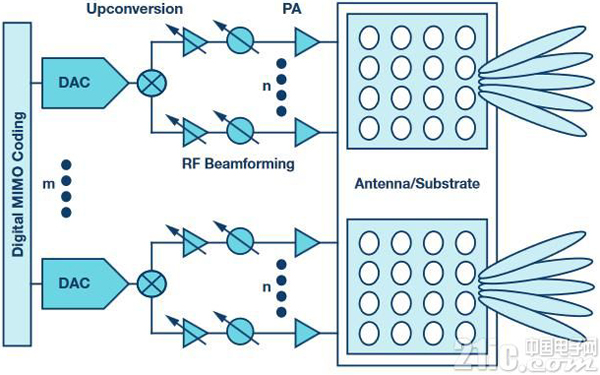

圖、波束形成技術的系統組成

詳細看，其中的天線開關應用如下：

圖、波束形成技術中天線開關應用示例

高頻天線開關市場上的主要廠家

業界稱此市場為Monolithic Microwave ICs (MMIC)。目前市場上的產品按照工藝主要分為以下幾類：

· GaAs 包括AlGaAs
· GaN 包括GaN-Si, GaN-SiC
· Si/SiGe 包括CMOS,LDMOS等
· 其他

重要的供應商如下：

· MACOM
· ON Semiconductor
· OMMIC
· Qorvo(由TriQuint與RF Micro Device合并而來)
· Analog Devices
· Infineon (包括收購的IR)
· WIN Semiconductors
· Murata
· Mitsubishi
· Keysight
· Microsemiconductor
· Qualcomm(包括收購的NXP /Freescale)
· Kyocera
· Toshiba

MACOM的毫米波天線開關新品MASW-011098

業界領先的無線射頻廠商MACOM近日推出了用于5G系統的毫米波天線開關MASW-011098，這里對這個器件的應用與性能參數做一些簡介。此器件使用AlGaAs工藝制造，在這里我們同時使用另外一個使用Si材料制作的類似產品(ADRF5020)做參數上的一些對比以展示兩種材料的類似產品的參數的一些差別。下文以M器件與A器件分別指代以方便討論。

M器件主要應用于26GHz-40GHz的頻段，所以也稱毫米波段射頻開關或者Ka波段射頻開關。根據MACOM的官方文檔，此器件主要的目標應用領域?yàn)?8GHz，37GHz 與39GHz 的5G射頻系統。

A器件的功能類似，但是頻率范圍為100MHz-30GHz。這是由于材料工藝上的局限，Si材料的射頻開關在工作頻率上并不能覆蓋目前所有5G所可能使用的頻段。

首先看兩者功能Block：

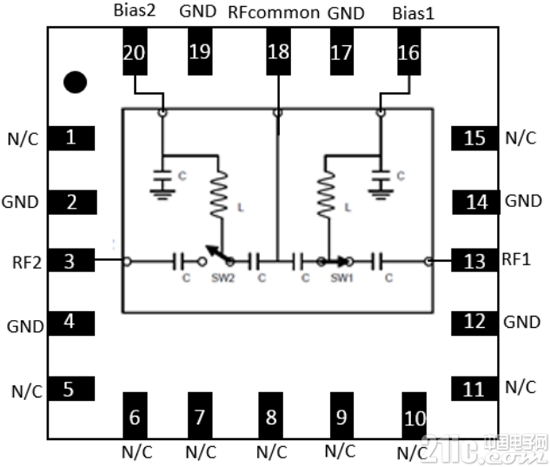

圖、M器件功能Block

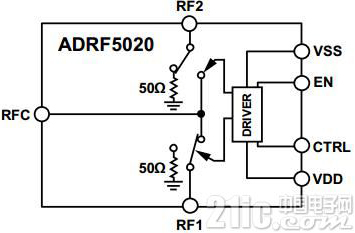

圖、A器件功能Block

根據上圖所示，M器件的基本功能就是一個射頻開關。RFcommon為公共端，通過偏置控制腳來選擇公共端的信號與RF1或者RF2連接。注意其中電阻電容均為等效電路，實際的器件為AlGaAs工藝的PIN二極管。

A器件與之類似，所不同的是由于使用CMOS工藝制作，可以通過CMOS/TTL信號直接控制。而M器件需要額外增加直流偏置的方式來控制。

兩器件控制真值表：

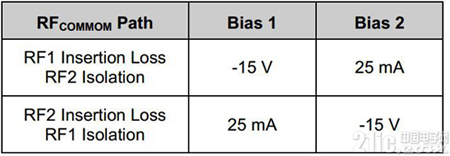

圖、MASW-011098真值表

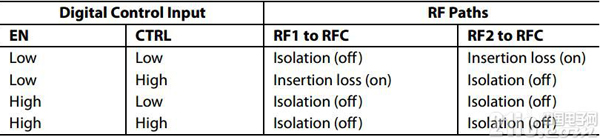

圖、A器件的控制真值表

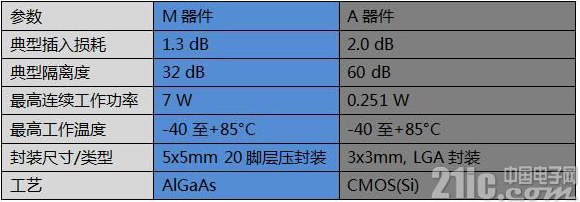

兩器件的基本參數如下：

下面著重看看兩器件的幾個重點參數曲線。

插入損耗(開啟):

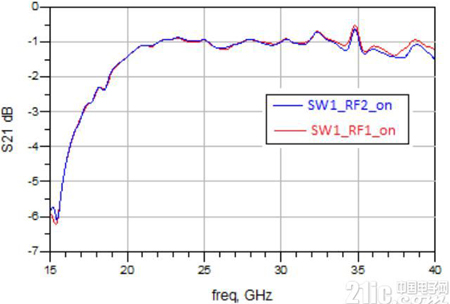

圖、M器件的插入損耗

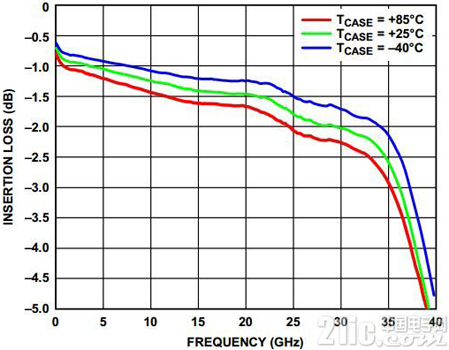

圖、A器件的插入損耗

插入損耗是指器件在射頻回路中對信號的損耗作用，此參數的絕對值越小越好。從上圖可以看出此器件在22GHz至40GHz之間插入損耗穩定在-1dB左右。假設回路插入此器件之前的信號功率為PT，插入此器件之后的信號功率為PR，那么插入損耗的計算公式如下：

圖、插入損耗公式

注意：有些地方將PR與PT倒過來計算，MACOM的Datasheet經常兩種方法混著使用。但是總而言之我們希望PT與PR比例越接近1越好，如此IL的絕對值也就越小。

假設按照典型損耗1.3 dB來計算：

PR = PT*0.74

假設按照典型損耗2.0 dB來計算：

PR = PT*0.63

隔離度(關斷):

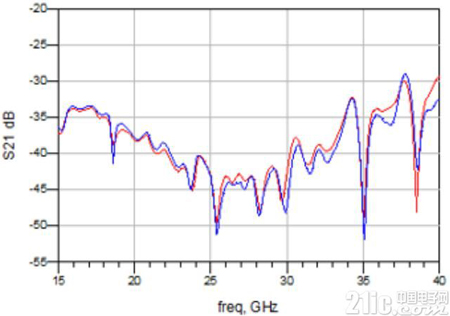

圖、M器件的隔離度

圖、A器件的隔離度

隔離度這個參數好理解，就是開關關閉之后引腳之間的相關性。比如RF1與RFcommon相連之后，RF2與RFcommon信號的耦合的一個衡量參數。這個參數絕對值越大越好，這個參數越大表明關斷之后兩個引腳的信號耦合度越小。從上圖可以看出在M器件的設計工作頻段中，隔離-40dB左右。對于如此高頻信號來講此參數非常優秀了。而A器件因?yàn)楣ぷ黝l率較低，隔離可以達到60 dB甚至更高。但工作頻率不同不能相提并論，這里只是提供參考。

回波損耗：

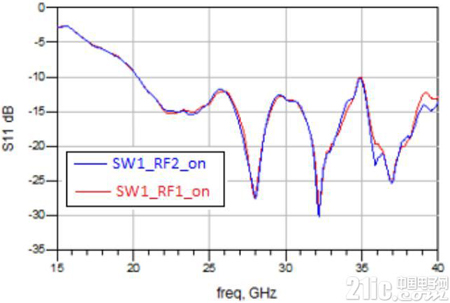

圖、M器件的回波損耗

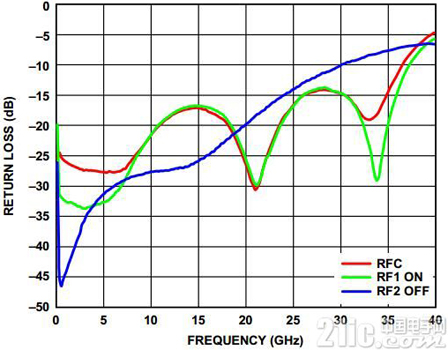

圖、A器件的回波損耗

回波損耗與插入損耗類似，回波損耗是指的插入該器件后其對反射回去信號的損耗度。因?yàn)榉瓷浠厝サ男盘?hào)是不被希望的，所以反射越少越好，這樣希望回波損耗越大越好。計算公式跟插入損耗計算類似。這個參數可以簡單理解為器件對產生的反射的抑制或者衰減程度。

圖、回波損耗公式

上面公式中，Pi是產生的入射功率，Pr是實際反射回去的功率。跟插入損耗一樣，MACOM也混著使用Pi/Pr或者Pr/Pi。所以這個參數有時正有時負，只是絕對值越大越好。影響這個參數的主要因素是駐波比和材料的反射常數。

總體來講，M器件使用AlGaAs工藝，能在7W的功率提供類似于0.25W功率的CMOS工藝的產品的射頻性能，使得其適合應用在基站類的場合。而CMOS工藝的A產品因?yàn)楣β省㈩l率的因素，適合于應用終端類的場合。CMOS工藝的產品目前成本較低，且能使用TTL/CMOS電平來控制，但是由于工藝上先天性的缺陷使得其會逐漸被AlGaAs，GaN這樣材料工藝的器件替代。

RF天線開關：PIN二極管，硅(Si)，砷化鎵(GaAs)與砷化鋁鎵(AlGaAs)

PIN二極管

如前所述，目前5G的核心依舊在于新型的無線接口。目前研究的重點頻段在26GHz-40GHz，也就是所謂的Ka波段。2016年7月14日，美國的FCC為5G批準的頻段正是28GHz, 37GHz和39GHz。

此處簡介一下Ka頻段的核心器件：PIN二極管天線開關。無論是波束形成還是MIMO都離不開這個器件。到目前為止的低頻射頻系統的天線開關主要采用的硅工藝的PIN(也稱為正-本-負)二極管，但是新型的GaAs與AlGaAs的器件與硅工藝的產品有顯著的優點(與缺點)。這里先介紹一下子PIN二極管。

圖、PIN二極管示意圖

跟一般的二極管不同的是，PIN二極管故意把i區也就是本征區做得很寬。這樣做的結果是此二極管如果被用作一般的低頻線路，其特性會變?nèi)趸５窃诟哳l線路中，PIN二極管是目前性能最好的天線開關器件。原因在于導通時其等效為一個電感加一個電阻，關斷時其表現為一個電感+電阻+電容(某些文檔會把電感省去以方便討論)。除了用于高頻開關之外，還有用于光電感應。但此處僅僅討論它作為高頻開關的特性。

它的特性主要由本征區的寬度來決定。假設i區寬度為W。

前向?qū)〞r(shí)的等效電路：

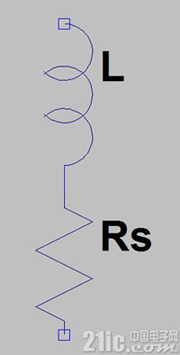

圖、前向?qū)ǖ刃щ娐?/p>

公式：

圖、前向?qū)ü?/p>

其中：

Q為電荷，單位為庫倫，W為本征區寬度，單位為微米，Un和Up分別為電子與空穴的移動常數。L為寄生電感，一般<1nHy。此公式在f>(1300/(W*W))MHz時候成立。

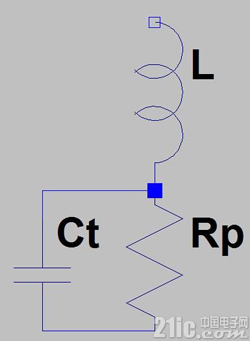

零或者負偏置時的等效電路：

圖、關斷時的等效電路

公式：

圖、關斷時公式

其中e是材料的介電常數，A為節點橫截面積，W依然為本征區寬度。

此公式在f>(1/2*Pi*p)時候成立，低于此頻率時PIN表現為一個變?nèi)荻O管。其中Pi為圓周率，p為本征區的電阻。Rp與偏置電壓成正比，與頻率成反比，一般實際應用電路終此電阻因?yàn)檫h(yuǎn)高于Ct產生的阻抗而可以不計。

GaAs制作的PIN與Si材料PIN優缺點對比

Si材料的PIN作為老牌的開關器件材料，在無線系統中做開關已經很多年了。但是隨著頻率的提升，Si材料開始體現出一些局限性能。這些局限性體現在納秒級的所謂“快速”PIN二極管上。局限的原因在于從關斷轉至導通而需要消除的電荷的載流子的速度。本征區越窄，電荷越少，也就越快，但同時要保持一個30-100V的擊穿壁壘電壓，本征區又必須保持一定寬度。

優點

· GaAs材料的本征帶隙比Si材料要高。意味著同等擊穿電壓的GaAs工藝PIN能夠使用更薄的本征區。也就是說能有更快的開關速度。同時此特性還能使得GaAs的PIN擁有更高的阻抗(即在低的前向偏置電壓下?lián)碛懈‰娙?，故此能夠使用一般的TTL電路來直接驅動。因?yàn)門TL電平的低允許有0.2-0.3V的偏置，這個偏置如果直接接在Si材料的PIN，那么會使得該P(yáng)IN導通或者部分導通，從而使得關斷不完全，也就是降低了關斷阻抗。

· GaAs材料具有直接的少數載流子躍遷復合。此特性使得載流子的“壽命”被局限在10納秒內。此“壽命”越短，也就意味著越快的電荷消除速度。

缺點

· GaAs材料的光生壽命是Si的100分之一到50分之一。可用的擴散區長度也是Si的100分之一到50分之一。這一特性使得GaAs材料的PIN的本征區厚度的最高極限大大降低。目前實際能夠使用的GaAs的最高擊穿電壓只能做到150到250V。用Si材料可以做到4000到6000V。

· GaAs材料的熱阻大約是Si的三倍。使得GaAs材料的PIN的耗散功率因之被限制。

要指出的，目前在一般的RF應用中，反向電壓與耗散功率并沒有超過GaAs的這些局限。

兩種材料的根本差別是載流子的躍遷復合方式，Si主要通過阱，GaAs主要通過直接復合。 直接復合的速度明顯要更快一些。

AlGaAs與GaAs

AlGaAs與GaAs的晶格常數非常類似，但是帶隙又增加了，故此相同擊穿電壓的PIN，AlGaAs材料的能夠做更窄的本征區以獲得更高的開關速度。另外根據研究證明，AlGaAs工藝的PIN在高頻時插入損耗更低。由于這兩者屬于類似的產品，此處不多展開討論。

除此之外，PIN的常用的制作材料還有GaN，SiGe，Si等等幾種以及其變種。

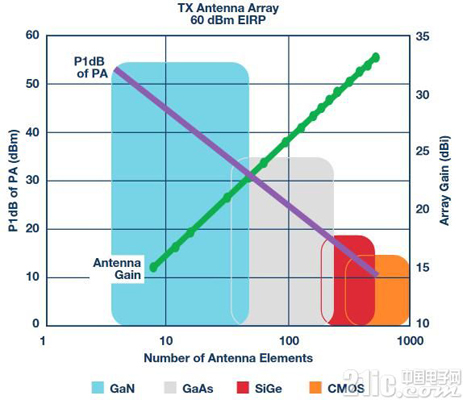

圖、常見的幾種PIN制作材料以及它們?cè)贛IMO應用中的性能

由圖可知，GaN是目前最好的PIN的制作材料，但是目前價格較貴而且還有一些專利糾紛正在進行，故此目前應用還不廣泛。除此之外，GaAs算是性能價格能找到平衡的目前最好的材料。AlGaAs是GaAs的一種改良型變種。性能最差的就是Si材料的也就是所謂的CMOS工藝。但是由于成本最低，在對性能不那么嚴苛的條件下也是可以使用的。

總結與展望

5G通信關鍵技術取得持續進展，應該說基礎架構已經完成。現在還在探索的是已經是工程實踐中的一些細節。隨著MACOM為代表的基礎器件廠商，華為高通為代表的基礎設備廠商的聯合運營商集體發力推進，可以預見5G的大規模應用將很快到來。至少在中國的大城市，很有可能2020年之前就有成熟的網絡可以供用戶使用。
