LTE業務場景

LTE作為新一代寬帶無線移動通信的領軍技術，具備更高的數據傳輸率、更靈活的頻譜帶寬配置、更小的系統時延、更低的運營成本、更多樣化的業務、以及無縫移動性等特點。

在LTE階段，單基站/單載扇的峰值速率預計達到3G基站的10倍以上，而且峰值速率是均值速率的4-6倍。和比較3G相比，更容易發生擁塞，如果不部署QoS，信令、語音等高優先級業務得不到保證，造成業務中斷。

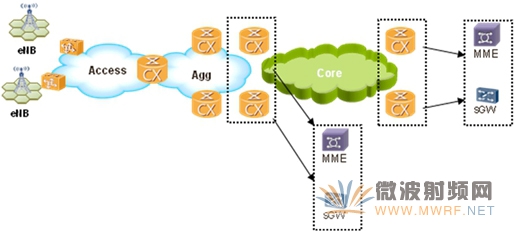

本文重點關注eNodeB和aGW之間移動承載網絡相關QoS技術應用。華為移動承載方案采用ATN系列設備和CX系列設備構建的無線接入網，具備優秀FMC承載能力和簡單靈活的組網形式。從CSG到RSG之間采用層次化的設計，適合規模較大的網絡承載。組網示意圖如下所示：

IP/MPLS QoS簡介

1、QoS模型

IP服務模型，是指一組端到端的QoS功能，通常QoS提供以下三種服務模型：

Best-Effort service（盡力而為服務模型）

Integrated service（綜合服務模型，簡稱Intserv）

Differentiated service（區分服務模型，簡稱Diffserv）

DiffServ模型，可以滿足用戶不同的QoS需求。與Integrated Service不同，它不需要信令，即在一個業務發出報文前，不需要通知路由器。對Differentiated Service，網絡不需要為每個流維護軟狀態，它根據每個報文指定的QoS標記（著色結果），來提供特定的服務。當網絡出現擁塞時，根據不同的服務等級要求，有差別地進行流量控制和轉發來解決擁塞。采用相對優先權機制，有區別地控制不同信息流的分組聚類和轉發行為，從而在保證服務質量和解決擁塞之間取得一個良好的折衷。

2、HQoS

傳統的QoS采用一級調度，單個端口只能區分業務優先級，無法區分用戶。只要屬于同一優先級的流量，使用同一個端口隊列，不同用戶的流量彼此之間競爭同一個隊列資源，無法對端口上單個用戶的單個流量進行區分服務。

HQoS即層次化QoS（Hierarchical Quality of Service），是一種通過多級隊列調度機制，解決Diffserv模型下多用戶多業務帶寬保證的技術。

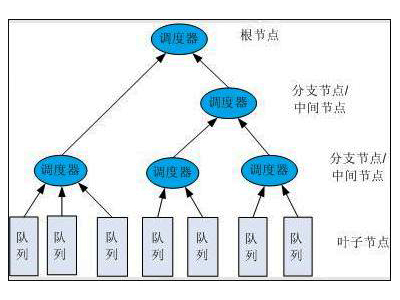

HQoS采用多級調度的方式，可以精細區分不同用戶和不同業務的流量，提供區分的帶寬管理。為了實現分層調度，HQoS采用樹狀結構的層次化調度模型，HQoS層次化調度中，可以只有一層中間節點，實現三層調度結構；也可以有多層中間節點，實現多層調度結構。

3、MPLS QoS

在MPLS網絡中，路由器不會檢查IP報文頭的內容，因此無法通過ToS或DSCP字段來進行流量分類。一般目前網絡上提供最多4種類型的服務，E-LSP就可以滿足了。

DiffServ體系結構允許DS域內的中間節點檢查并修改IP Preference、DSCP或Exp值，統稱COS（Class of Service）值，這會導致報文的COS值在IP網絡和MPLS網絡傳輸過程中都可能發生變化。

因此，在報文進入MPLS網絡或從MPLS網絡離開進入IP網絡時，運營商需要在MPLS邊緣路由器對COS（Class of Service）處理做出選擇：是否信任IP/MPLS報文已經攜帶的COS信息。RFC3270中定義了三種COS處理模式：Uniform、Pipe和Short Pipe。

LTE QoS應用

LTE無線層通過信令控制、資源預留等可端到端實現業務層QoS控制，但隨著承載網的IP化，網絡擁塞、丟包、抖動、延時等質量問題將影響到LTE業務層的QoS質量。無擁塞的IP承載網是不存在的，關鍵是發生擁塞之后，如何保障業務質量。
