以傳送一個1500byte的單一數據幀為例做簡單計算。在交換一個數據幀前，station需監聽信道一段時間（一個DIFS）。如果信道空閑，就傳送數據；如果信道繁忙，則繼續監聽，直到信道空閑并且持續了一個DIFS的時間后，才可以傳遞相關數據幀，之后等候ACK。ACK會經過一個SIFS的時間后反饋。DIFS需耗時50μs，SIFS需耗時10μs。因此，幀間間隔共用掉60μs。在數據幀中，802.11的preamble和signal字段需耗時20μs。1500byte的數據封裝在MAC（媒體訪問控制）幀中，加上SNAP（子網絡訪問協議）標頭，總長度為1536byte，再加上CCMP（計數器模式及密碼區塊鏈信息認證碼協議）的保護幀的16byte，一個物理層幀的有效載荷總長度為1552byte，即12416bit。當以54Mb/s空口協議速率來傳送時，物理層幀的有效載荷會以每個符號216bit的方式進行分割，因此傳遞本幀會用到12416/216=58個符號。每個符號耗時為216/（54Mb/s）＝4μs，所以傳遞此數據幀共耗時58×4μs＝232μs。ACK幀的長度為14byte，因此只需要1個54Mb/s的符號即可傳送完畢。所以ACK時間加標頭時間為4μs＋20μs＝24μs。因此，長度為1500byte的有效負荷需要用60μs的幀間間隔，232μs的傳送時間以及24μs的確認時間，總共時間是316μs。而如果以DBPSK編碼方式，1Mb/s協議速率的話，則一個數據幀的交互，需要12516μs。兩者相比，1Mb/s的一個數據幀長度相當于40次54Mb/s數據幀長度，可見其數據的傳輸效率是非常低的。

3、WiFi射頻干擾情況介紹

目前，在WiFi的業務應用過程中，造成影響無線業務使用的干擾因素很多，其中常見的主要為藍牙及微波爐射頻信號造成的空口寬頻干擾（其測試截圖見圖2）和因為空口擁塞及大量低速數據造成的射頻干擾。空口出現顯著射頻干擾時對業務的影響現象的測試截圖見圖3。

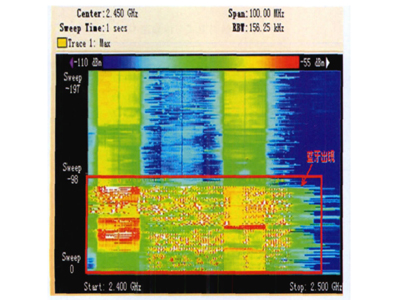

圖2、藍牙及微波爐射頻信號造成的空口寬頻干擾

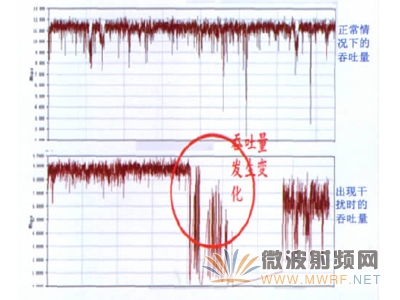

圖3、空口出現顯著射頻干擾時對業務的影響

在圖3中，正常的吞吐量是一個較為平穩過程，在這種情況下，用戶普遍可以保證以較為穩定的方式高速接入無線網。但在出現干擾時，吞吐量出現顯著的變化，抖動非常明顯，無線接入環境變得不再穩定，隨后的吞吐量趨于零值，這種情況下，網速就同比變慢，Ping包時延大、丟包，最后出現掉線現象。

藍牙這種寬頻的射頻干擾可以從圖2中容易得出結論，即整個空口信道都被藍牙發送的數據所聚集，且能量不斷增大，導致正常WiFi信號在相應頻點上的數據報文受到破壞，被淹沒在干擾噪聲中，無法實現正常的網絡握手通信。但由于藍牙受發射功率限制，對WiFi信號傳輸?shù)挠绊懨娌淮螅梢酝ㄟ^變更使用位置的方式予以規避。

那常見的影響WiFi業務使用的射頻干擾又是究竟是如何產生的？因為WiFi是一個TDD的時分系統，每個用戶的數據幀的傳送會占用一個時隙。當空口信道中均為低效率編碼的數據傳輸，每個數據幀占用的時隙較大，每秒鐘傳輸?shù)臄?shù)據量就少，而且由于每秒鐘僅能傳輸有限的數據幀，如果接入用戶較多，發起的數據請求頻繁的場景下，會有一定數量的用戶在單位時間內無法實現數據的傳輸，由于網絡反饋數據時間過長，在終端上就出現較大的時延，最終丟包和掉線。

關于造成WiFi射頻干擾的低效率編碼的數據傳輸，從截圖4可以對比看出。圖4中在理想狀態下，用戶終端普遍以54Mb/s的協議速率進行傳輸（這里的1Mb/s為廣播的beacon幀，協議規定以1Mb/s傳輸），吞吐量在21Mb/s左右。而由于低速信號的出現（大量1Mb/s的數據幀），空口信道的數據幀的低速協議速率占比逐漸增大，最后整個空口信道都以1Mb/s速率傳輸數據。而此時空口的吞吐量則陡降到幾十kb/s。如果仔細分析一下出現干擾時空口協議速率的變化過程，就可以了解到整個空口是如何被惡化的。首先，開始時都是綠色的54Mb/s協議速率，每一個數據幀都是以小時隙實現高效傳輸，空口帶寬也保證在20MHz左右。之后，網絡中開始出現紅色的1Mb/s速率報文，空口信道中也出現了大時隙的數據幀（1Mb/s的數據幀長度是54Mb/s數據幀的40倍）從而占用了較多的空口信道資源。這時，由于1Mb/s的數據幀占用了較大的時隙，導致本該由54Mb/s的數據幀發送數據的時隙被占用，繼而出現碰撞。對于station而言，認為空口信道出現惡化，于是逐級采用有較強抗干擾能力的編碼方式，而這種方式，每數據幀的時隙也逐漸增大。隨著每個幀的長度增加，又進一步加劇空口信道上的競爭；當競爭加劇到一定程度，又迫使所有終端采用抗誤碼能力更強的編碼方式來保證數據傳輸?shù)馁|量，從而就像多米諾骨牌一樣，進入惡性循環，最終整個空口都采用1Mb/s的協議速率傳輸。因此，WiFi在空口上，實際上就是一套自干擾的系統。
