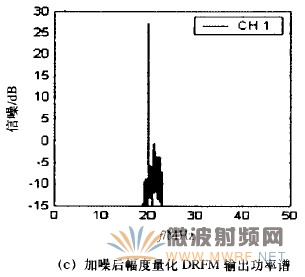

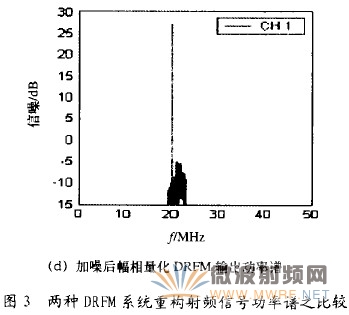

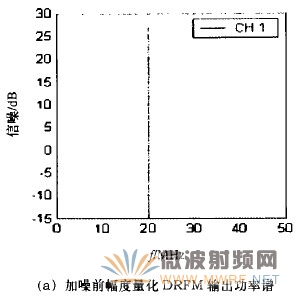

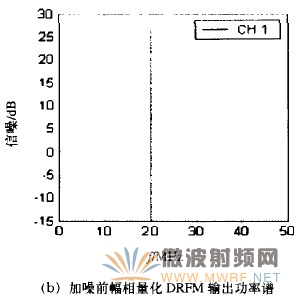

為了便于比較，將AD采樣后的，I，Q數字輸出信號引出，不經幅相轉換而直接以傳統幅度量化DRFM的方式存儲并轉發。圖三是系統重構射頻信號功率譜，比較，(b)兩圖可以看出，當無噪聲干擾時，幅相量化DRFM與幅度量化DRFM的輸出信噪比相差不大。當在射頻輸入端加入白噪聲(SNR=7dB)以后，會引起信號脈內幅度起伏。由圖(C)，(d)可看到后者輸出信號的信噪比優于后者(改善約5dB)，即采用幅相量化技術的DRFM系統有效地抑制了信號脈內幅度起伏，信號復制能力高于同比特傳統幅度量化儲頻系統。這一仿真結果與前面的分析結論相吻合。

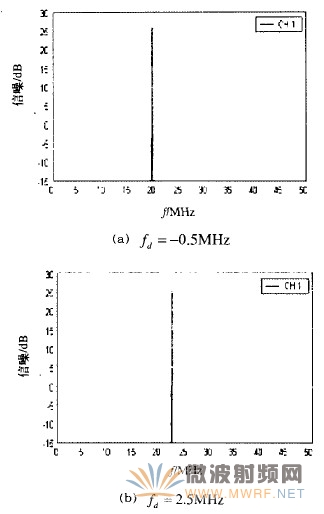

圖4是將存儲信號進行多普勒相位調制后重構的頻移干擾信號頻譜，可以看出本系統可方便且有效地完成調相干擾任務。

圖4 幅相量化DRFM系統多普勒頻移干擾輸出功率譜
