RoF系統傳輸受限的主要原因有色散、光纖的非線性及串?dāng)_等因素。

(1)色散

在光通信中有多種形式的色散，最主要的有模間色散、偏振模色散(PMD)以及色散射。而模間色散一般發生在多模光纖中。本文這里只考慮單模光纖中的傳輸，而偏振模色散主要是由于光纖芯存在橢圓度，不同的偏振態會以不同的群速度傳播。目前光通信正向著高速率高容量方向發展，所以PMD色散對高速率的系統來說，是一種嚴重的影響。目前在考慮單模光纖中色散對系統的影響，也就是色散射。它的產生是由于一個脈沖中不同的頻率分量在光纖中以不同的群速度傳播，并且以不同的時間到達到鏈路的另一端所引起的。色散會使系統性能衰退而且會造成碼間時移現象。在RoF系統中，色散所引起的衰退現象表現在信號功率沿著光纖的傳輸發生周期性的變化(類似余弦信號波動)。碼間時移會破壞信號質量使得信號的眼圖隨著光纖的傳輸而閉合。

(2)光纖非線性

當傳輸時光纖上的光功率很小的時候，光纖可以看作是線性的媒介，這樣光纖的損耗和折射率與信號功率是無關的。但是當光纖中的功率很大的時候，這時非線性影響很大，就會對系統特別是高速系統產生更大影響。對于非線性，本文主要考慮兩類：一類是受激布里淵散射(SBS)和受激拉曼散射(SRS)，這一類是由于二氧化硅介質中光波與聲子相互作用形成了光纖介質中的散射效應；第二類是由于折射率與光功率的依賴性，主要包括四波混頻(FWM)，自相位調制(SPM)和交叉相位調制(CPM)等。在RoF系統中可以通過控制入纖功率來降低第二類非線性。

(3)串?dāng)_

串?dāng)_是指其他信號對所需要信號的影響。在RoF雙向系統中，當數據在單根光纖中沿兩個方向傳輸，就會對系統有附加的串?dāng)_。還有由于器件的泄露而造成的信道內串?dāng)_都會抑制系統的傳輸。

2 兩種通過增加傳輸距離改善RoF系統的方案

針對第1部分討論的抑制RoF系統傳輸?shù)囊蛩兀旅娼榻B兩種改善系統性能，增加系統傳輸距離的方案。文獻[10]分析通過外調制的方法，在單邊帶(SSB)、雙邊帶(DSB)和載波抑制(OCS) 3種調制方式中，OCS抵抗色散能力最強。但是利用OCS方法產生的40 GHz的RoF系統所需要20 GHz的射頻(RF)頻率，因此本文提出僅采用10 GHz的RF信號產生40 GHz的RoF實驗系統，抗色散能力強。最近幾年，光通信朝著大容量長距離方向發展，因此色散的解決越顯重要，2005年，光正交頻分復用(OOFDM)技術作為一種新型的光傳輸技術被提出。應用OOFDM技術可以做到無色散補償?shù)母咚俟饫w傳輸。2007年日本DKKI研究出可將52.5 Gb/s的OFDM信號無色散補償?shù)貍鬏? 160 km[11]的系統。因此，如果將OFDM信號應用在RoF系統中，則將解決色散對系統的影響。下面本文提出了兩種基于外調制的OFDM-RoF系統及實驗結果。

2.1 基于抑制奇數邊帶的40 GHz的RoF全雙工實驗系統

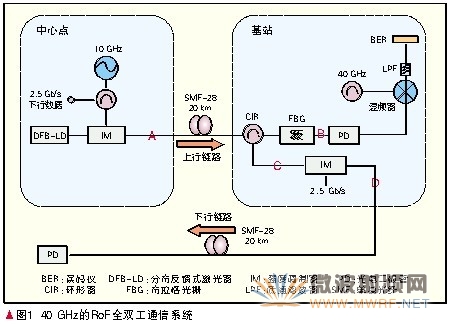

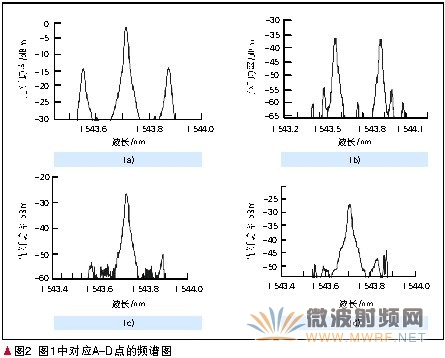

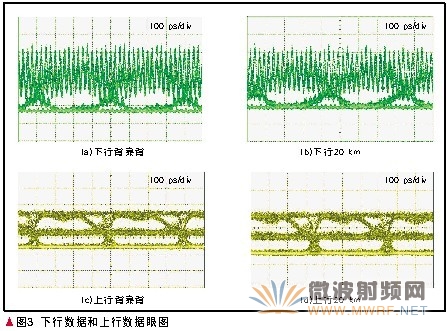

本文基于奇數邊帶抑制的方法進行了40 GHz的RoF的全雙工系統的實驗，如圖1所示。在中心站，分布反饋式激光器產生連續的光波，輸入強度調制器(IM)。2.5 Gb/s的下行數據與10 GHz的射頻信號混頻產生電毫米波，用此電毫米波驅動IM，對光載波進行調制，實現抑制奇數邊帶調制格式，得到的頻譜圖如圖2(a)所示，兩個二階邊帶的頻率差為40 GHz。經過20 km的SMF-28傳輸后，到達基站。經過光纖傳輸前后的下行數據眼圖如圖3(a)和圖3(b)。抑制了奇數邊帶的光信號經過級聯的環形器和FBG濾波器，載波被濾除，頻譜中只含有雙頻二階邊帶，頻譜圖如圖2(b)所示。濾除了中心載波的兩個二階邊帶的光毫米波再通過高速光電檢測器變成電毫米波。電混頻器將40 GHz的本振(LO)信號與接收到的毫米波混頻進行相干解調得到基帶信號，通過低通濾波器(LPF)，進入到誤碼測試儀進行誤碼檢測。而由FBG反射出來的中心載波作為上行鏈路的載波由環形器輸出，頻譜如圖2(c)所示。將2.5 Gb/s的上行數據調制到上行載波上，調制后的光譜如圖2(d)所示，再經過20 km的SMF-28到達接收機解調測得誤碼。傳輸前后的上行數據眼圖如圖3(c)和圖3(d)所示。

現在討論此系統的傳輸性能。首先關于色散的分析，針對本文提出的抑制奇數邊帶的方案系統進行分析，通過計算得到最大傳輸距離為74 km。如果利用載波抑制方法，利用20 GHz的RF信號產生40 GHz RoF系統的方案，當取色散參數和光中心波長一樣時，色散時間差和本文提出的利用奇數邊帶抑制的方法是相等的。這就表明色散對這兩種方案性能的影響是相同的。而本文采用的本地振蕩信號只有10 GHz，降低了對調制器的帶寬需求，也降低了系統的成本，是一種成本有效的產生高頻毫米波的方案。而對于非線性的影響在這里主要考慮第二類非線性，可以通過控制入纖功率來控制光纖非線性對系統的影響，實驗中控制入纖功率為2 dBm。我們測得下行數據傳輸不同距離解調后的眼圖如圖4所示，經過40 km光纖傳輸后，眼睛仍然張開，證明系統性能良好。而對于上行數據眼圖，由于從FBG反射過來的載波中還有一些二階邊帶成分，即所說的信道間串?dāng)_而使得上行數據眼圖中包含兩種模式。但是從上行數據誤碼率曲線來看，傳輸了20 km后功率代價小于1 dB。綜上所述，此系統傳輸性能很好。

2.2 基于載波抑制的40 GHz的OFDM-RoF系統。

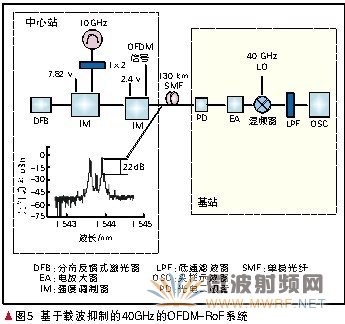

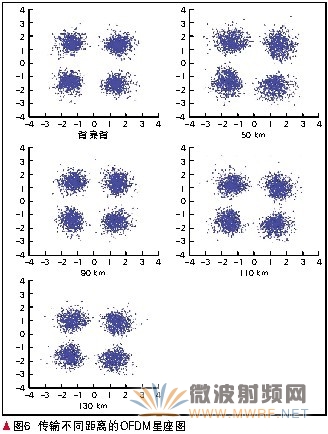

通過光載波抑制調制方式產生40 GHz光OFDM毫米波信號的RoF系統如圖5所示。在中心站，分布反饋式激光器產生連續光波，輸入強度調制器(IM)。10 GHz的射頻信號倍頻后得到20 GHz的RF信號驅動IM，調節驅動器偏置電壓實現載波抑制調制方式，光譜如圖5(a)所示，可以看到載波抑制比為22 dBm。經130 km單模光纖傳輸后在基站實現OOFDM信號的解調和接收。本文得到傳輸不同距離后的OFDM的星座圖如圖6所示。發現傳輸130 km后的信號接收星座圖效果依舊很好。這是由于在傳輸OFDM信號系統中，系統帶寬是由N 個子載波占用，符號速率就相當于單載波傳輸模式的1/N。正是因?yàn)檫@種低符號速率使OFDM系統可以自然地抵抗符號間干擾。又由于傳輸?shù)腛FDM信號各個子載波是正交的，當OFDM信號的保護間隔大于多徑時延時，就可以保證在快速傅里葉變換(FFT)運算時間內不會發生信號的相位跳變，在接收時，個別的相位偏移不會破壞整體OFDM子載波的正交性。如圖6所示，當傳輸50 km之后，星座圖有些發散，這是由于某些子載波發生了相位偏移，但是發散不大，總體來說，星座圖效果很好。本文還測量了不同傳輸距離后的誤碼率曲線如圖7所示，與背靠背接收相比，OFDM傳輸1×105點數據的條件下，對采集的數據進行解調計算，傳輸了50、110、130 km光纖后，其誤碼為10-4時對應的接收功率分別為為-19.5、-18.5、-17.5 dBm，其功率代價分別為0.5、1.5、2.5 dB，說明OFDM信號的碼間串?dāng)_小。若傳輸2.5 Gb/s的不歸零碼(NRZ)信號代替OFDM信號，得到的解調眼圖如圖8所示。從圖8可以看出傳輸60 km后，眼圖由于色散的影響已經發生畸變，碼間干擾嚴重。

圖9為NRZ信號的誤碼率曲線，傳輸了20 km后，在，其誤碼為10-9時對應的接收功率分別為-23 dBm，其功率代價分別為1 dB。

3 結束語

本文針對色散提出了兩種RoF系統，一種是基于外調制的40 GHz的RoF全雙工系統，采用此系統傳輸40 km光纖后下行眼圖依舊很好，上行鏈路由于器件泄露而對上行數據的串?dāng)_影響較小，上行數據的功率代價小于1 dB。另一種方案是基于外調制的40 GHz的OFDM-RoF系統，通過合理設計OFDM信號產生高質量OFDM信號，由于OFDM信號具有抗衰落和碼間串?dāng)_以及色散的能力，所以經過130 km光纖傳輸后的星座圖依舊很好，誤碼為10-4時對應的接收功率分別為-17.5 dBm，其功率代價分別為2.5 dB，這說明OFDM信號的碼間串?dāng)_小。此系統可以進行遠距離傳輸，并用此系統傳輸了2.5 Gb/s的NRZ信號，測得解調眼圖和誤碼率曲線，比較NRZ和OFDM系統，發現OFDM-RoF系統抗色散能力更強。

4 參考文獻

[1] FANG Z J, YE Q, LIU F, et al. Progress of millimeter wave subcarrier optical fiber communication technologies [J]. Chinese Journal of Lasers, 2006, 33(4): 481-488.
[2] COOPER A J. Fiber/radio for the provision of cordless/mobile telephony services in the access network [J]. Electronics Letters, 1990, 26(24): 2054-2056.
[3] OGAWA H, POLIFKO D, BAMBA S. Millimeter-wave fiber optics systems for personal radio communications [J]. IEEE Transactions on Microwave Theory and Techniques, 1992, 40(12): 2285-2293.
[4] BAKAUL M, NIRMALARHAS A, LIM C. Multifunctional WDM optical interface for millimeter-wave fiber-radio antenna base station [J]. Journal of Lightwave Technolog, 2005, 23(3):1210-1218.
[5] CHEN L, WEN H, WEN S C. A radio-over-fiber system with a novel scheme for millimeter-wave generation and wavelength reuse for up-link connection [J]. IEEE Photonics Technology Letters, 2006,18 (19):2056-2058.
[6] DONG Z, LU J, PI Y, et al. Optical millimeter-wave signal generation and wavelength reuse for upstream connection in radio-over-fiber systems [J]. Journal of Optical Networking, 2008,7(8): 736-743.
[7] YU J, HUANG M, JIA Z, et al. A novel scheme to generate single-sideband millimeter-wave signals by using low-frequency local oscillator signal [J]. IEEE Photonics Technology Letters,  2008, 20(7): 478-480.
[8] LU J, DONG Z, CHEN L, et al. High-repetitive frequency millimeter-wave signal generation using multi-cascaded external modulators based on carrier suppression technique [J]. Optics Communications, 2008, 281(19): 4889-4892.
[9] MA J, YU J, YU C, et al. Fiber dispersion influence on transmission of the optical millimeter-waves generated using LN-MZM intensity modulatuin [J]. Journal of Lightwave Technology, 2007, 25(11): 3244-3256.
[10] JANSEN S L, MORITA I, TANAKA H. 16×52.5 Gb/s, 50 GHz spaced, POLMUX-CO-OFDM transmission over 4160 km of SSMF enabled by MIMO processing [C]// Proceedings of 33rd European Conference on Optical Communication(ECOC’07), Sep 16-20, 2007, Berlin, Germany. Piscataway, NJ,USA:IEEE,2007: PD1.3.
[11] 劉麗敏, 董澤, 皮雅稚, 等. 用外調制器產生四倍頻的光載毫米波光纖無線通信系統 [J].中國激光, 2009,36(1): 148-153.
