微波作為無線和傳輸設備的重要接入設備，在網絡設計和使用中要針對接入業務的類型，提供滿足其需求的時鐘同步方案。當前階段，微波主要支持的時鐘同步類型包括：GPS，BITS，1588，1588v2，SyncEth，ToP，TDM時鐘同步等，以滿足無線設備和傳輸設備的時鐘同步和傳輸需求。

微波時鐘同步組網

針對微波自身特點，將對目前常用的幾種同步方法進行簡要介紹，以加深時鐘同步的認識度。

1. 通過E1/T1實現時鐘同步

在這種方式下，E1/T1業務將攜帶的TDM原始時鐘送至各個站點，以滿足GSM/UMTS的同步需求。如圖1所示，微波在BSC/RNC側接受主時鐘，然后通過微波空口將攜帶時鐘信息的TDM業務送至每個末端微波設備，BTS/Node B從末端微波設備的E1/T1線路側提取時鐘實現時鐘同步，從而實現整個鏈路的同步工作。由于TDM業務的抖動和延時都比較小，采用這種方法可以實現的時鐘同步穩定可靠。

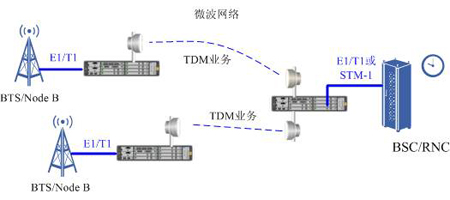

圖1  通過E1/T1實現同步

2. ToP-Aware同步

ToP (Time over packet) 是指將時鐘信息封裝成包，微波給此包格式分配最高的優先級以證其最大的可靠性和最小的延時，以提供盡可能好的時鐘精度。以1588v2同步為例，如圖2，我們分配給1588v2控制幀最高的優先級，即在擁塞情況下，1588v2控制幀也會盡可能的最先傳輸，以保證時鐘的傳輸精度。在網絡末端，Node B通過ETH接口與末端微波設備相連，實現時鐘同步。

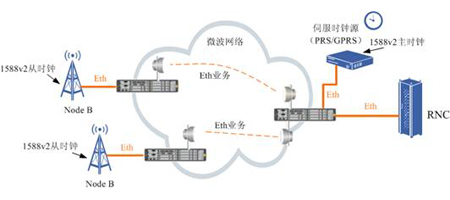

圖2  ToP-Aware同步

3. 同步以太網（Sync Eth）

一種是原生的以太網同步方法，如圖3，微波側通過Sync Eth接口或者E1/T1從RNC側提取時鐘，微波將時鐘信息以以太網的形式直接分布到各個微波站點，Node B通過ETH接口從末端微波設備提取時鐘，實現同步。整個時鐘分布過程無TDM或其他業務的參與。

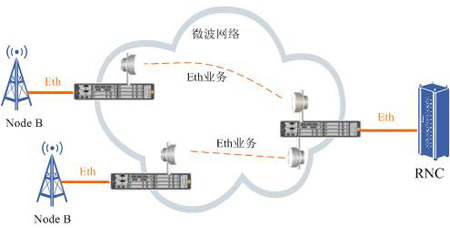

圖3  原生的Sync Eth

另一種方法，就是通過同站點的TDM業務實現以太網的同步，如圖4所示。在Node B與BTS同站點的情況下，我們可以從BSC站點的TDM業務提取時鐘，同步到本站點的以太網業務；在末端站，同樣從BTS站點的TDM業務提取時鐘，然后同步到同站點Node B的以太網業務，從而實現BTS與BSC之間以太網業務的同步。

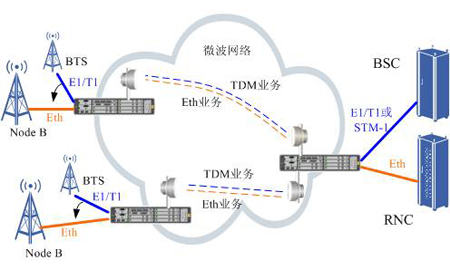

圖4  同站點E1/T1實現同步以太網

時鐘成環與阻止

為了既能說明時鐘成環問題，又能加深產品印象，我們選用如圖5所示的微波環網作為示例進行講解。

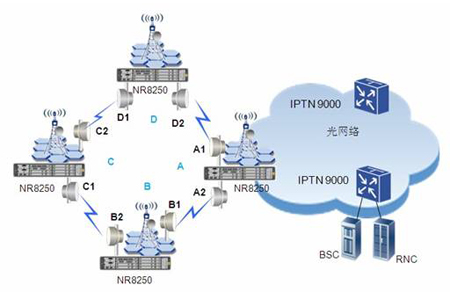

圖5  微波組網實例

從微波環網的節點A到節點D，均為節點微波設備NR8250，為了保證業務傳輸的正確性，需要進行整網時鐘同步。如果我們配置如下同步模式：

•  D2同步到D1，D1同步到C2，C2同步到C1，C1同步到B2，B2同步到B1，B1同步到A2，A2同步到A1，而A1又同步到D2，那么我們就會發現整個環網的時鐘形成了一個環，而時鐘成環會導致時鐘頻率漂移，最終導致整個環網的時鐘超出精度范圍；
•  D2同步到D1，D1同步到C2，C2同步到C1，C1同步到B2，B2同步到B1，B1同步到A2，A2同步到A1，而A1同步到光網絡的線路側或者同步到NR8250的本地晶振，那么整個環網的時鐘將被隔離開，不會成環。

所以，在配置時鐘的時候，千萬要檢查一下時鐘是否成環。可以通過以下方法檢查時鐘是否成環：幾跳設備中，特別是環網組網設備，主站點的時鐘源必須是獨立時鐘源，即不能是空口提取出來的時鐘（此時鐘來自上一跳設備）。獨立時鐘源包括：設備自由振蕩的時鐘、GPS、BITS、從非空口業務中提取的時鐘等。
