任意波形發生器的用途越來越廣泛，因為它具備比較靈活的信號產生能力。

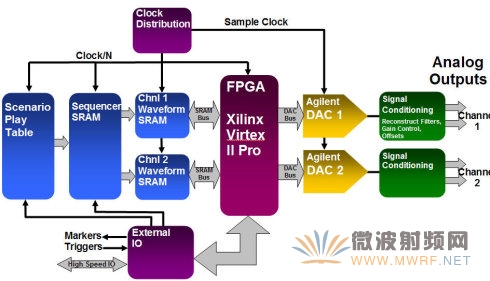

圖1 N6030A任意波形發生器原理框圖

圖1是典型的Agilent N6030A/N8241A高性能任意波形發生器的原理框圖。任意波形發生器主要包括如下幾個部分：

1）FPGA：把存在SRAM里的用軟件產生的波形輸入到DAC器件；
2）DAC：最關鍵的器件，決定整個任意波形發生器的性能；
3）信號調理：對輸出的信號進行調理，包括：濾波，增益控制，偏置控制等；
4）對外接口：包括軟件編程接口，觸發接口，數字輸出接口等。

作者：安捷倫科技專家 孫燈亮
