頻率計是測量頻率或時間間隔信息的儀器，精度高，價格低，設計獨特。只利用計數器即可實現高精度的測量，可見當初發明者的聰明和智慧。

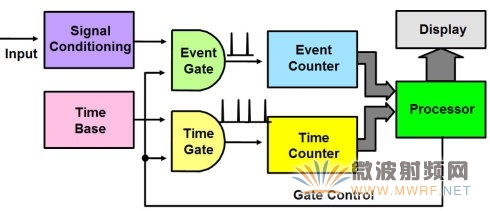

圖1   頻率計結構框圖

從圖1的頻率計結構框圖中可以看出，頻率計包括幾個部分：
1）信號調理部分
2）事件門和時間門
3）事件計數器和時間計數器
4）處理器和顯示器
5）時基電路

圖2是頻率計測試時間間隔的原理：對開始點和結束點之間的時間段內統計脈沖的個數，從而計算出時間間隔數值。

 圖2   頻率計測量時間間隔的原理

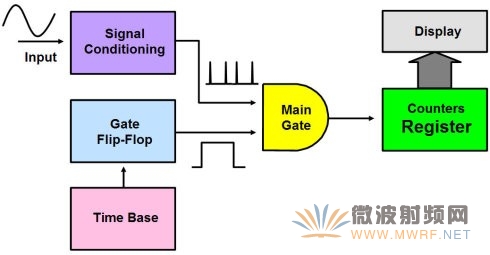

圖3是頻率計測量頻率的原理：計數器統計時間門內的脈沖個數，從而計算出頻率值。

圖3   頻率計測量頻率的原理

作者：安捷倫科技專家 孫燈亮
