網絡分析儀組成框圖

圖1所示為網絡分析儀內部組成框圖。 為完成被測件傳輸/反射特性測試，網絡分析儀包含；

1．激勵信號源； 提供被測件激勵輸入信號
2．信號分離裝置， 含功分器和定向耦合器件，分別提取被測試件輸入和反射信號。
3．接收機； 對被測件的反射，傳輸，輸入信號進行測試。
4．處理顯示單元; 對測試結果進行處理和顯示。

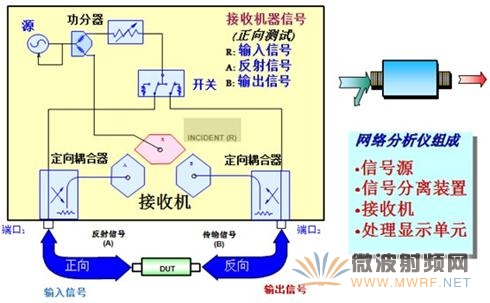

圖1  網絡分析儀組成框圖

傳輸特性是被測件輸出與輸入激勵的相對比值， 網絡分析儀要完成該項測試，需分別得到被測件輸入激勵信號和輸出信號信息。

網絡分析儀內部信號源負責產生滿足測試頻率和功率要求的激勵信號，信號源輸出通過功分器均分為兩路信號，一路直接進入R接收機，另一路通過開關輸入到被測件相應測試口，所以，R 接收機測試得到被測輸入信號信息。

被測件輸出信號進入網絡分析儀B接收機，所以，B接收機測試得到被測件輸出信號信息。B/R為被測試件正向傳輸特性。當完成反向測試測試時，需要網絡分析儀內部開關控制信號流程。

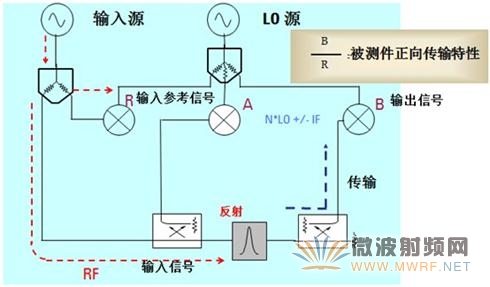

 圖2  網絡分析儀傳輸測試信號流程

反射特性是被測件反射與輸入激勵的相對比值， 網絡分析儀要完成該項測試，需分別得到被測件輸入激勵信號和測試端口反射信號。

網絡分析儀內部信號源負責產生滿足測試頻率和功率要求的激勵信號，信號源輸出通過功分器均分為兩路信號，一路直接進入R接收機，另一路通過開關輸入到被測件相應測試口，所以，R 接收機測試得到被測輸入信號信息。

激勵信號輸入到被測件后會發射反射， 被測件端口反射信號與輸入激勵信號在相同物理路徑上傳播，定向耦合器負責把同個物理路徑上相反方向傳播的信號進行分離，提取反射信號信息，進入A接收機。

A/R 為被測試件端口反射特性。當需要測試另外端口反射特性時，需網絡分析儀內部開關將激勵信號轉換到相應測試端口。

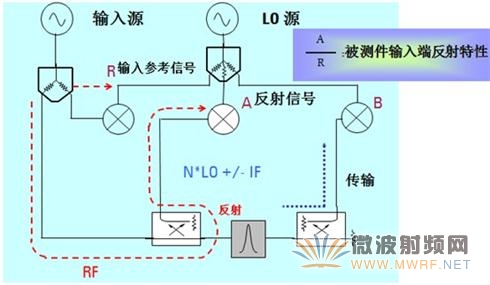

圖3  網絡分析儀反射測試信號流程
