傳統的信號源由三部分組成：

 1）參考源部分：決定整個信號源頻率穩定度；
 2）頻率合成部分：決定輸出信號頻率參數；
 3）輸出功率控制部分：決定輸出信號功率參數。

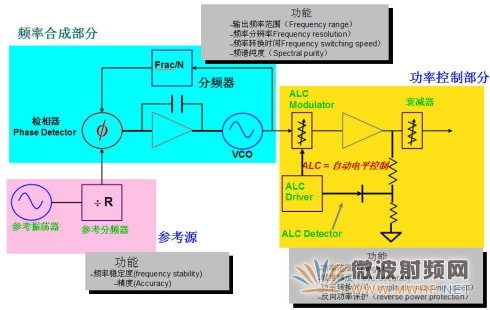

圖1  典型的信號源組成框圖

信號功率控制部分：

1）ALC：保持信號輸出幅度的穩定；
2）衰減器：有機械或電子兩種，實現大輸出功率范圍（如：-136dBm～＋13dBm）。

頻率合成部分：

是典型的PLL結構，控制輸出頻率范圍，頻率分辨率，頻譜純度等。

現代的信號源在傳統信號源的基礎之上增加矢量信號產生能力，讓信號源成為多制式信號發射機。

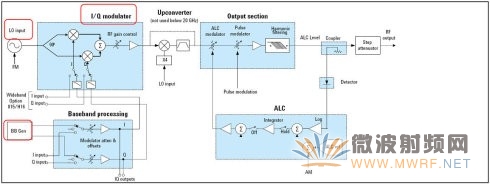

圖2  現代矢量信號源結構框圖

矢量信號源的設計可以把各種組件集成到一個PCB上，以實現儀器的小型化。整個MXG信號源主要由三部分組成：電源模塊，CPU裝配板，信號產生裝配板。圖3是安捷倫MXG的信號產生裝配板。

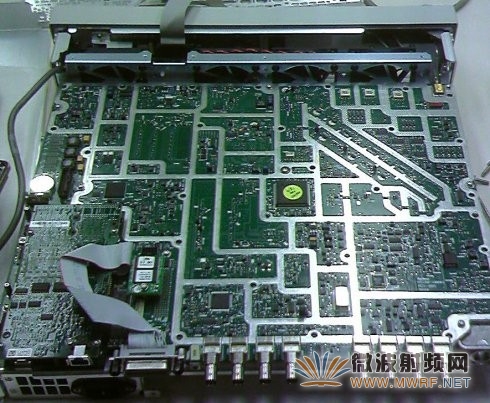

  圖3  MXG裝配板

作者：安捷倫科技專家 孫燈亮
