采樣示波器也是非常常用的電子儀器，有四大功能：

1）高帶寬示波器功能；
2）時域反射計TDR功能；
3）光眼圖分析儀功能；
4）抖動分析儀功能。

采樣示波器是高精度測試儀器，儀器結構原理圖如圖1所示。

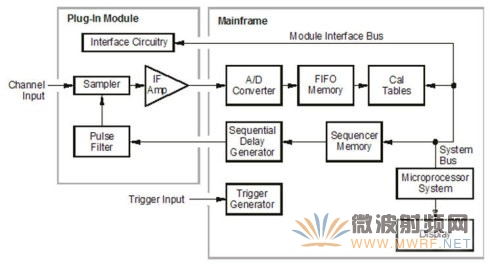

圖1  采樣示波器結構框圖

采樣示波器由兩部分組成，主機和插拔模塊。主機包括ADC轉換器，數據存儲器，觸發器和順序延時產生器。ADC轉換器的指標一般是轉換位數14bits，轉換速率200KSa/s。這么低的轉換速率為何能夠測量高速的光或電信號（比如10Gbps的數字信號)？

秘訣就在模塊，模塊由3部分組成：
1）采樣頭
2）中頻放大器
3）脈沖濾波器

采樣頭把高速信號變成短時間的直流信號，通過中頻放大后，讓主機的ADC進行數字化。而每個短時間的直流信號數據組合在一起，就變成了能夠顯示在屏幕上的波形，波形的時間信息通過數學運算顯示為真實信號的時間信息。所以采樣示波器只能夠測試重復或半重復的信號（象LVDS就屬于半重復的信號，按參考時鐘或內嵌時鐘重復，示波器屏幕上觀察到的是眼圖。如果LVDS碼型重復的話，也可以觀察到每個位波形，這時候需要使用PatternLock觸發或幀頭觸發）。

采樣示波器的關鍵器件是采樣頭。也因為這樣的結構，使得采樣示波器的帶寬可以做得非常高，比如模擬帶寬高達90GHz以上，而且測試精度較高（因為ADC的位數達到14bits，頻譜分析儀才有這樣的采樣性能）。圖2是1966年HP開發的用于141A示波器或1415A時域反射計TDR的采樣頭1430A。

影響精度的另一個關鍵部件是順序延時產生器，它的延時精度直接影響波形時間精度。

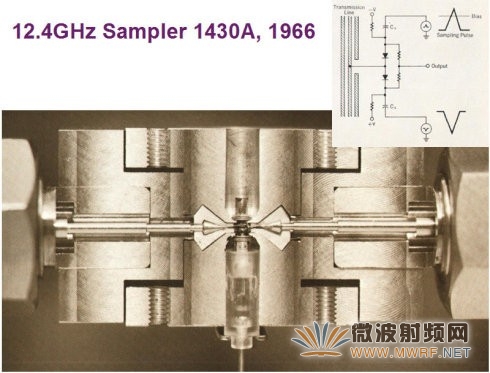

圖2  HP 1430A采樣頭
