摘要：

定向傳輸微波信號和微波能量的傳輸線可稱之為微波傳輸線，常用的TEM模傳輸線有同軸線，微帶線，帶狀線和共面波導，TE模和TM模傳輸線有矩形波導，圓波導，橢圓波導和瘠波導等。本次推文就簡單介紹幾種典型微波傳輸線的理論和仿真分析。

本文使用的軟件為CST2018和AnsysEM 18.2

同軸線和帶狀線

傳輸TEM模的傳輸線中，最常見的自然是同軸線和微帶線了。

同軸線(coaxial line)是一種寬帶傳輸線，其TEM主模的截止波長無窮大，但是其第一高次模為模，單模傳輸時要滿足。其中a和b分別為同軸線的內外半徑尺寸。

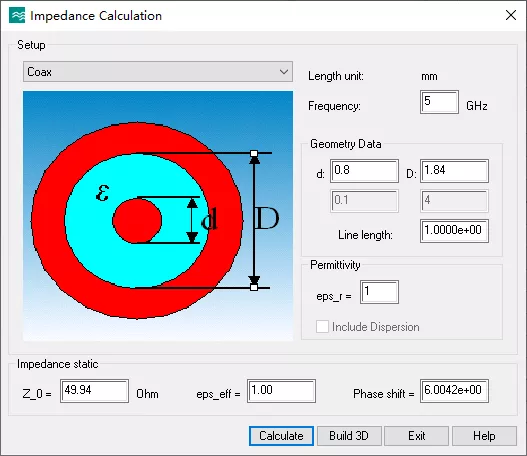

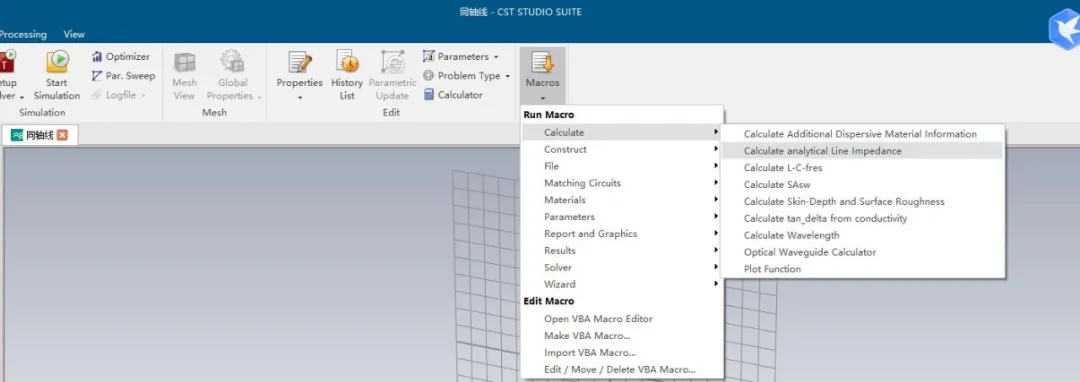

利用CST的阻抗計算小工具，我們可以計算下同軸線的參數。

和理論公式一樣，空氣填充，內外直徑分別為0.8mm和1.84mm的同軸線，其特性阻抗為。該尺寸下的同軸線基本為50歐姆特性阻抗。

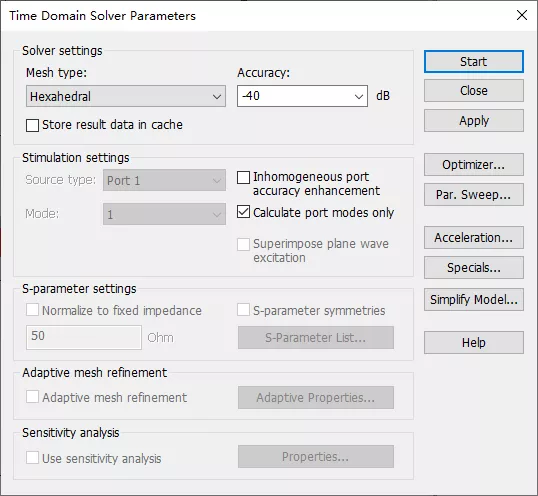

點擊Build 3D，設置好求解頻率和邊界條件后，設置波端口的Nums of modes為2便于查看高次模模。在時域求解器中激勵Port1端口即可，并勾選Calculate port mode only進行快速計算。

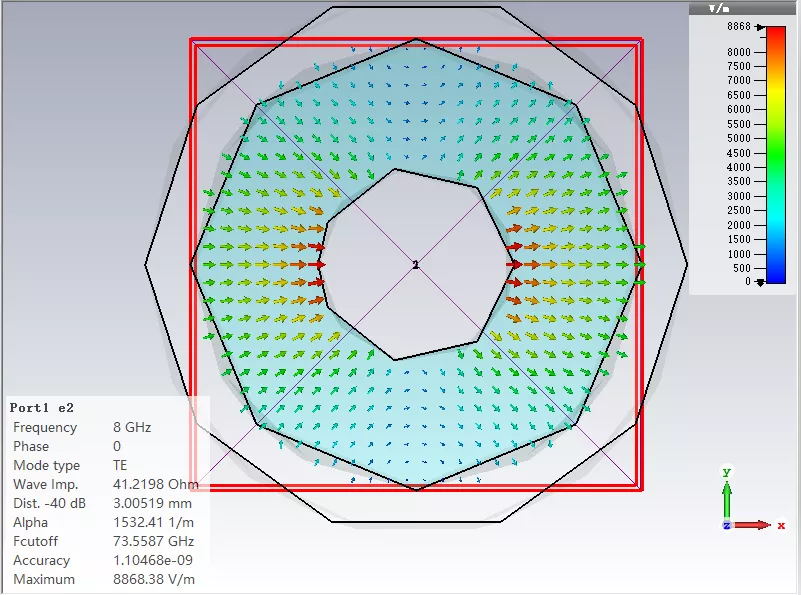

從下圖仿真結果可以看出，高次模模的截止頻率為73.56GHz，除此之外，兩種模式的電場矢量分布差異也是一目了然。

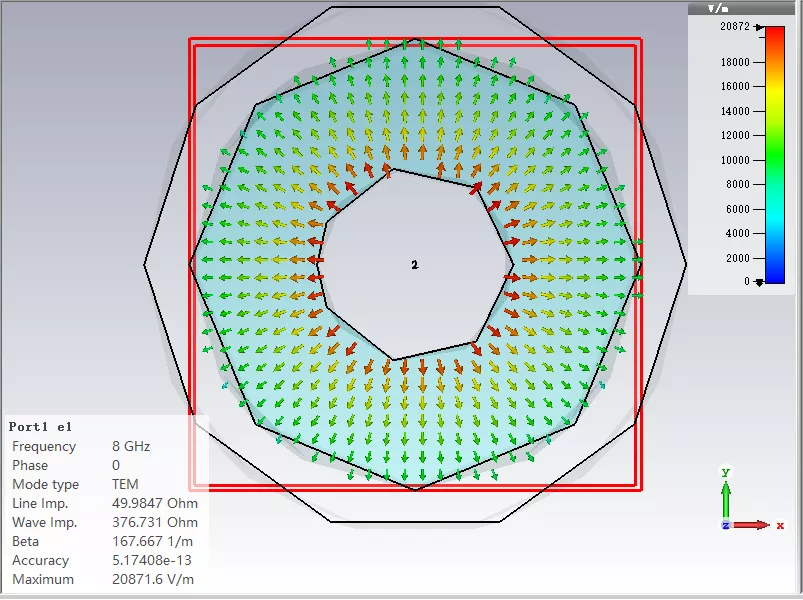

同軸線兩種模式的截面電場分布

左圖TEM模式，右圖TE11模式

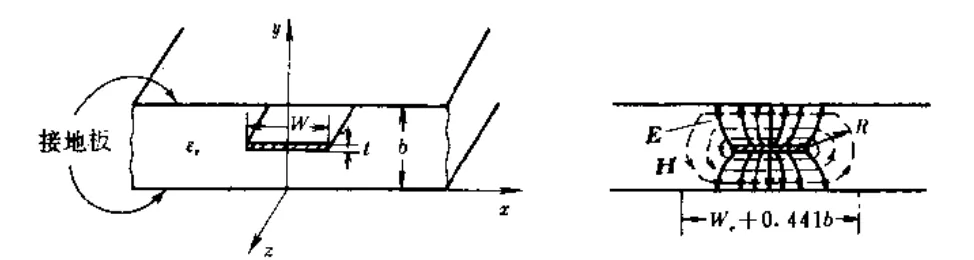

帶狀線(stripline)由兩塊相距為的地板，與中間寬度為厚度為的矩形截面導體構成，兩塊地板中間填充均勻的介質，如下圖所示：

與同軸線類似會出現TE和TM模式一樣,通常選擇帶狀線尺寸:

地板橫向?qū)挾葹閹罹€寬度的5~6倍,以避免出現高次模。

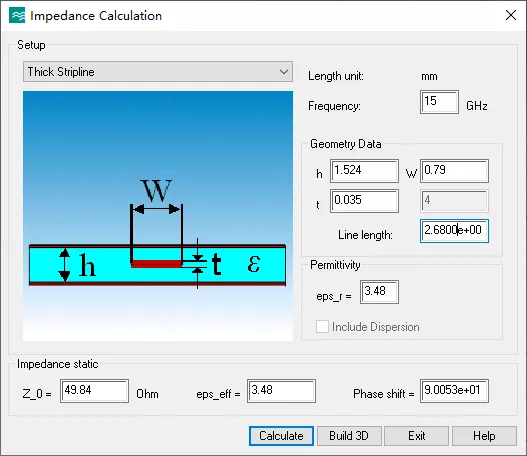

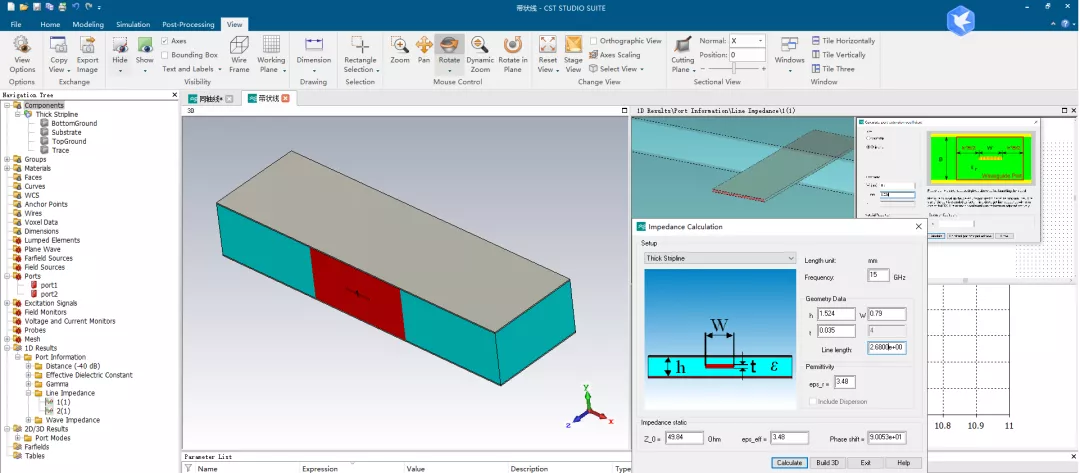

同理,帶狀線的計算和建模仿真也可以直接調用CST的阻抗計算小工具。

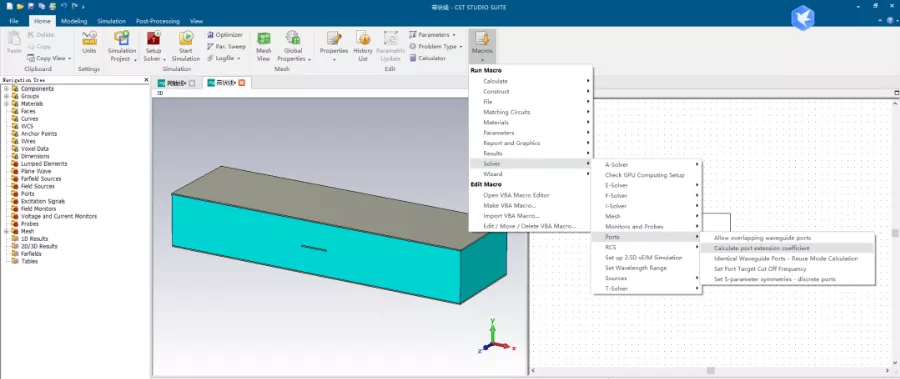

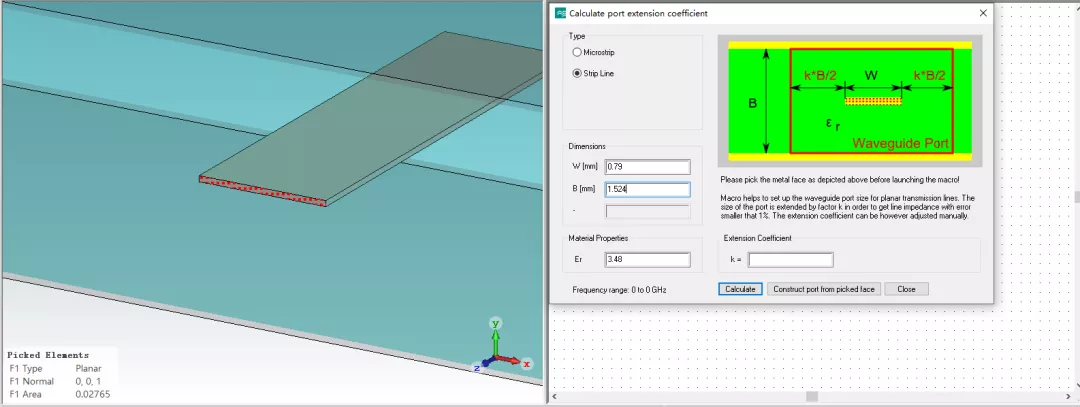

接下面波端口的設計就有講究了,按下圖進行操作,即可打開Calculate port extension coefficient。

不過懶人建模仿真可以先Pick帶狀線的截面,然后再打開此界面,點擊Construct port from picked face,即可完成波端口激勵的設置,另一個波端口亦是如此。同樣可以把波端口的Nums of modes設置為2,便于查看第一高次模。

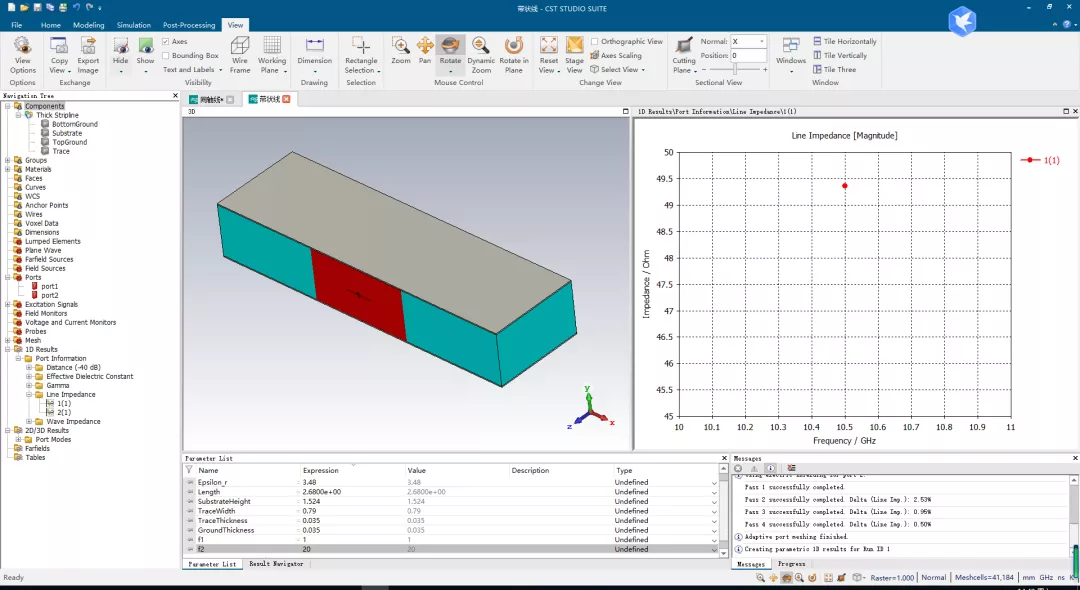

仿真完畢后,可以在1D Results->Port Information->Line Impedance下查看該帶狀線的端口阻抗值基本為50歐姆。

在2D/3D Results下的Port Modes可以看到激勵模式的電場矢量:

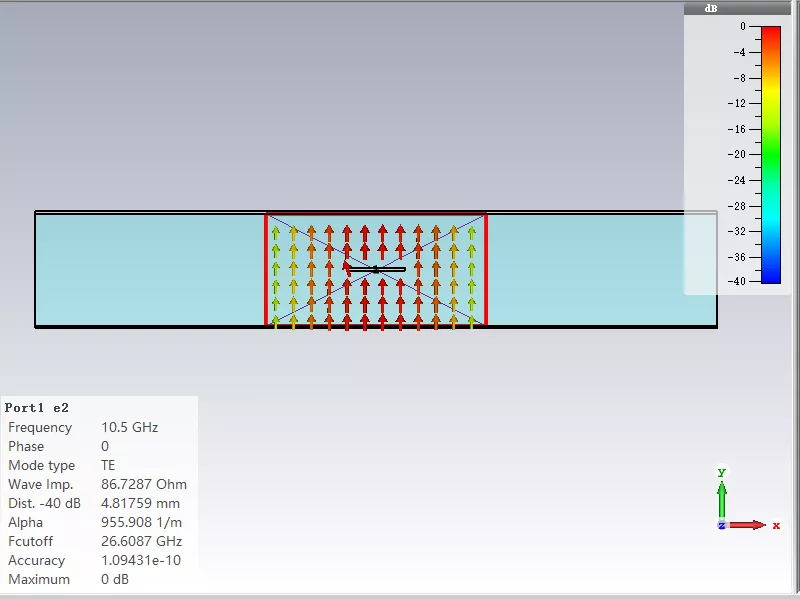

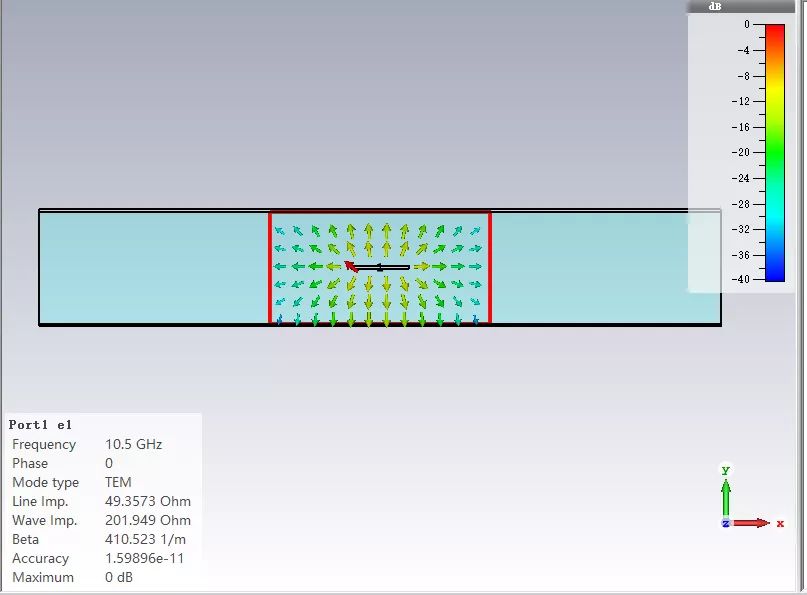

帶狀線兩種模式的截面電場分布

微帶線

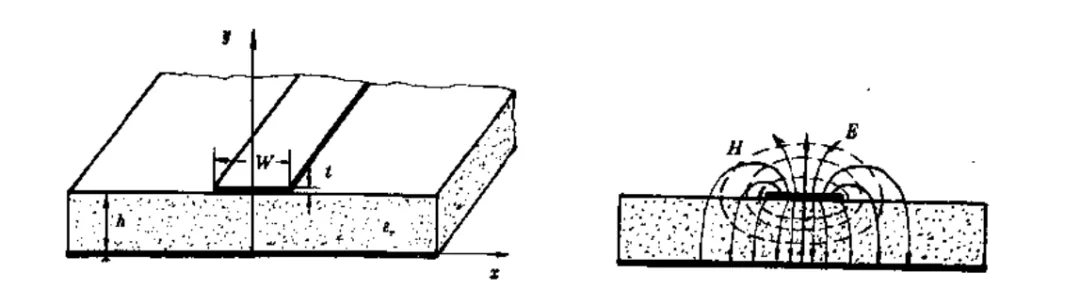

微帶線在媺波集成電路中應用的比較廣泛，其結構如下圖所示：

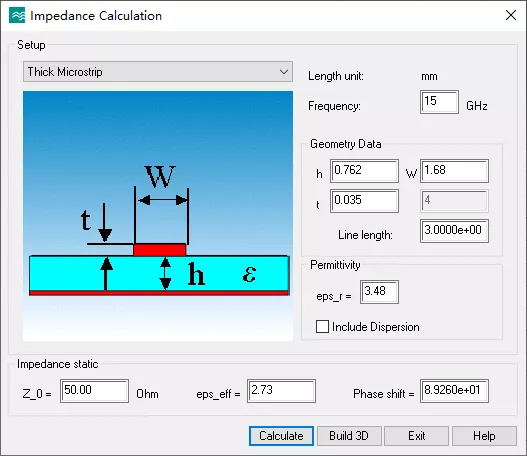

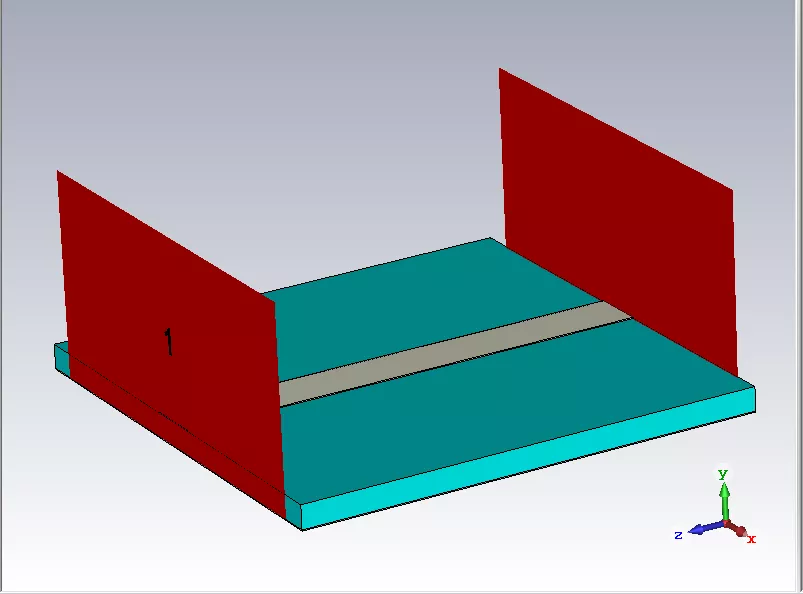

相較于帶狀線而言，微帶線的上下半平面就沒那么對稱了。實際上微帶線的嚴格場解是由TE-TM波混合組成的，然而工程實際應用中考慮到介質基板厚度，因此其場是準TEM模，可以通過微波工程一書中的理論計算公式進行微帶線的有效介電常數和特性阻抗的近似計算，這些結果是對嚴格的準靜態解的曲線做近似擬合，這里就不做過多贅述。依葫蘆畫瓢一樣計算并構建好微帶線的模型，適當調整基板的橫向?qū)挾群突彘L度。

在2D/3D Results下的Port Modes可以看到激勵模式的電場矢量:

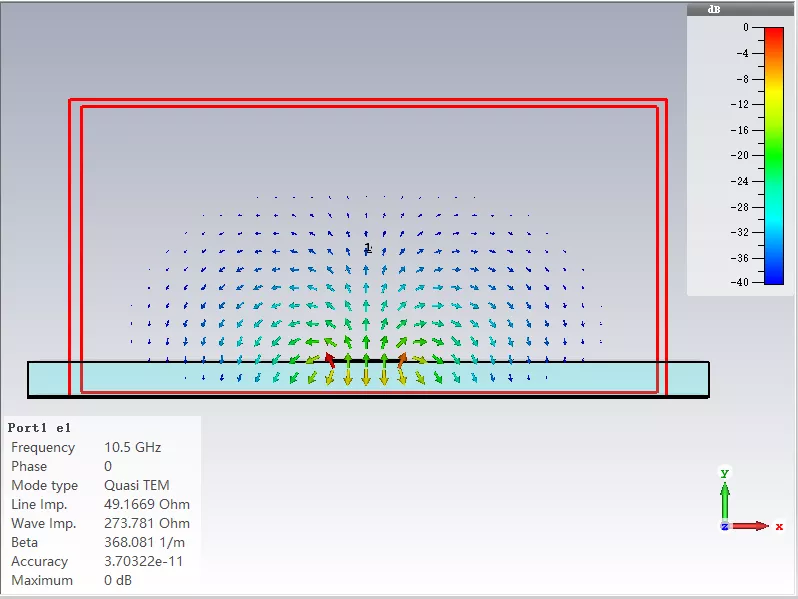

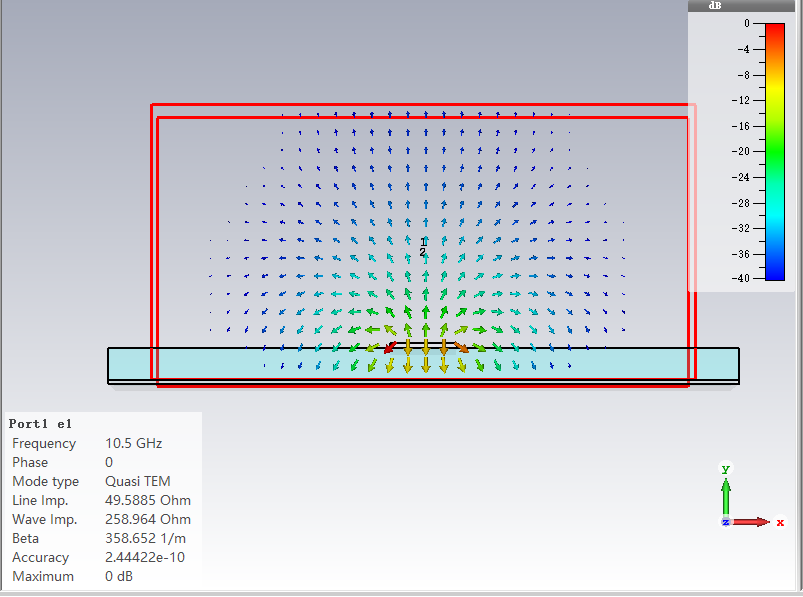

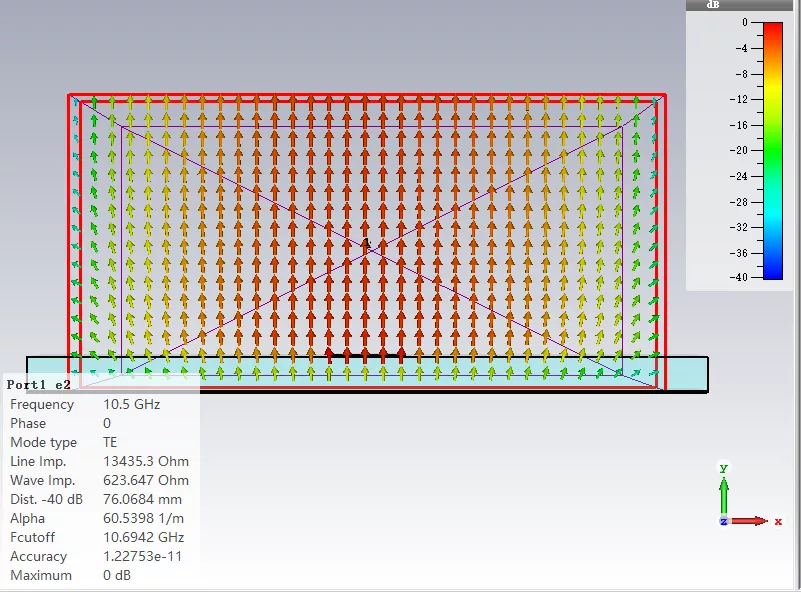

微帶線兩種模式的截面電場分布

0.762mm厚度基板

可以看到10.69GHz即出現了第一高次模式。

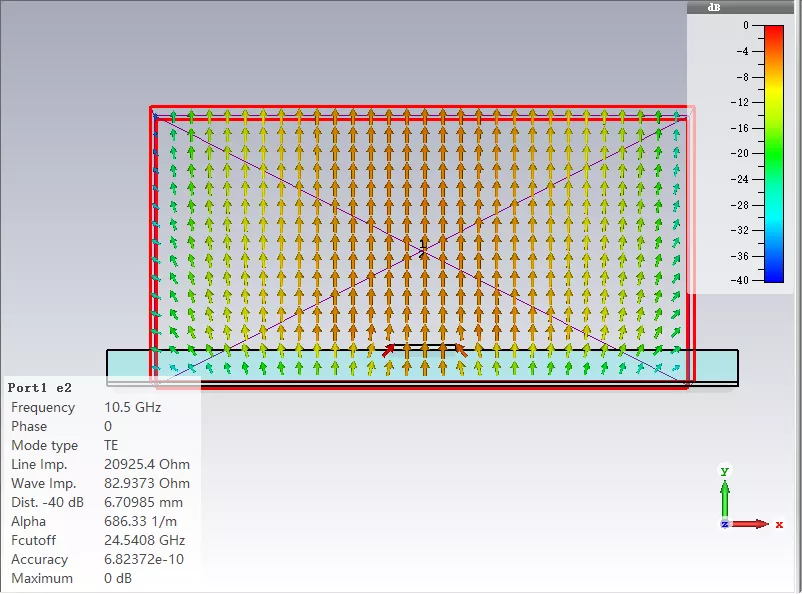

為了拓寬準TEM模式的單模工作頻帶范圍，需要將介質基板厚度降低。如下圖所示，采用0.254mm厚度的基板，第一高次模式截止頻率提高到了24.54GHz。

微帶線兩種模式的截面電場分布

0.254mm厚度基板

END

建模仿真還是挺費時間和精力的，希望大家多點贊分享！

*本文的圖片部分來自CST2018軟件
