巧用HFSS腳本錄制功能

2022-01-12 來源：微波射頻網 作者：94巨蟹座少年字號：大中小

學個Antenna是以天線仿真和調試為主，理論原理為輔的干貨天線技術專欄，包括天線入門知識以及各類天線的原理簡介、仿真軟件建模、設計、調試過程及思路。如有想看到的內容或技術問題，可以在文尾寫下留言。

摘要：

在學個Antenna：HFSS腳本建模入門中，介紹了利用HFSS自帶的Record Script To File功能進行腳本錄制。但是大部分情況下，工程師們只是希望錄制簡單的后處理腳本。這期推文就來介紹下如何解放雙手，一鍵式處理。

本文使用的軟件為AnsysEM 18.2

HFSS腳本錄制

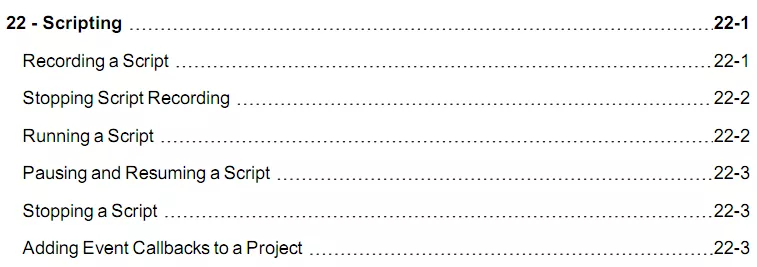

在HFSS官方Help文檔(文末有PDF下載方式)，詳細介紹了Scripting功能模塊。這節主要將有用的部分進行簡單的翻譯并進行相應的實操講解。

1 --------------錄制腳本--------------

2 一旦開始錄制腳本，在HFSS軟件中的所有后續操作都會添加到腳本中。腳本可以

3 以.vbs (VBScript) 或者IronPython (*.py)的文件格式記錄到下來。

4 -----------------------------------

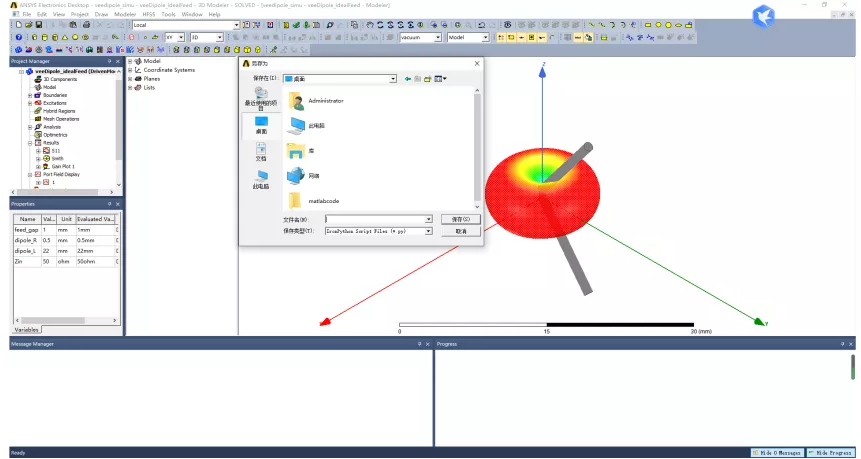

5 1. 在菜單上的Tool選項下找到Record Script To File，單擊即出現另存為對話框

6 2. 使用文件瀏覽器找到要保存腳本的文件夾

7 3.在文件名文本框中輸入腳本名稱，選擇腳本類型為Visual Basic Script (.vbs)

8 或 IronPython (*.py)，然后單擊保存腳本文件到你選擇的文件夾中

1 --------------運行腳本--------------

2 1. 單擊菜單上的Tool選項下Run Script，出現打開對話框。

3 2. 使用文件瀏覽器找到需要運行的腳本文件，然后單擊選中打開，然后執行腳本命令

下面是錄制一個vbs腳本，將仿真的S11的數據導出到指定路徑，并命名為S11.csv

Dim oAnsoftApp
Dim oDesktop
Dim oProject
Dim oDesign
Dim oEditor
Dim oModule
Set oAnsoftApp = CreateObject("Ansoft.ElectronicsDesktop")
Set oDesktop = oAnsoftApp.GetAppDesktop()
oDesktop.RestoreWindow
Set oProject = oDesktop.SetActiveProject("veedipole_simu")
Set oDesign = oProject.SetA

ctiveDesign("veeDipole_idealFeed")
Set oModule = oDesign.GetModule("ReportSetup")
oModule.ExportToFile "S11", "C:/Users/Administrator/Desktop/S11.csv"

如果只是錄制好，不需要二次修改，不會出現異常現象，但是！！！

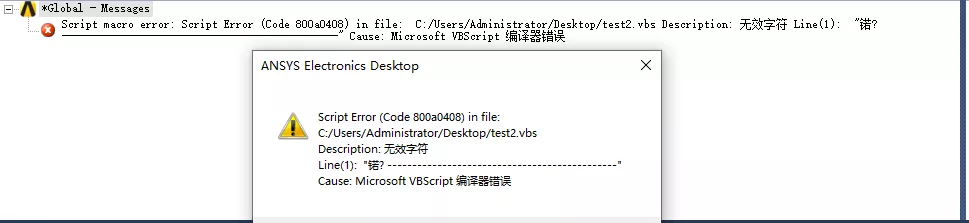

如果右鍵編輯vbs，想將路徑修改下并保存，你會發現Run Script就會報錯啦！

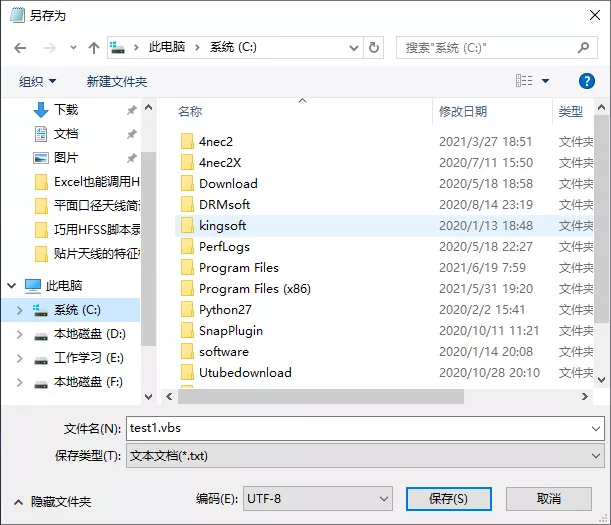

個人猜測應該是修改后，其編碼方式的問題。果然用txt打開該vbs腳本，點擊另存為后發現，編碼方式變?yōu)榱酥С种形淖址?/span>UTF-8。

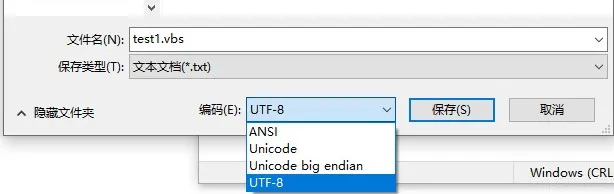

話不多說，直接將編碼方式改為ANSI后保存，果然一切都正常了。

當然，每次錄制完都人為改一下也是挺麻煩的。這里可以直接錄制為.py文件格式，修改后保存仍然不會出現第一行出現無效字符的報錯現象！

# ----------------------------------------------
# Script Recorded by ANSYS Electronics Desktop Version 2017.2.0
# ----------------------------------------------
import ScriptEnv
ScriptEnv.Initialize("Ansoft.ElectronicsDesktop")
oDesktop.RestoreWindow()
oProject = oDesktop.SetActiveProject("veedipole_simu")
oDesign = oProject.SetActiveDesign("veeDipole_idealFeed")
oModule = oDesign.GetModule("ReportSetup")
oModule.ExportToFile("S11", "C:/Users/Administrator/Desktop/S11_new.csv")

腳本錄制能干啥

第一作用當然是數據后處理之類的啦，比如上面已經錄制過的常見數據的導出。錄制完后可以右鍵以寫字板或者筆記本打開，對其中的一些參量進行私人化的修改。

不過相比較CST的History List，HFSS在建模這塊沒有記錄給開發者對應的腳本文件確實是硬傷。不過解決了Record Script To File功能的報錯問題后，我們還是可以拼接化來實現建模的部分繁瑣功能的。

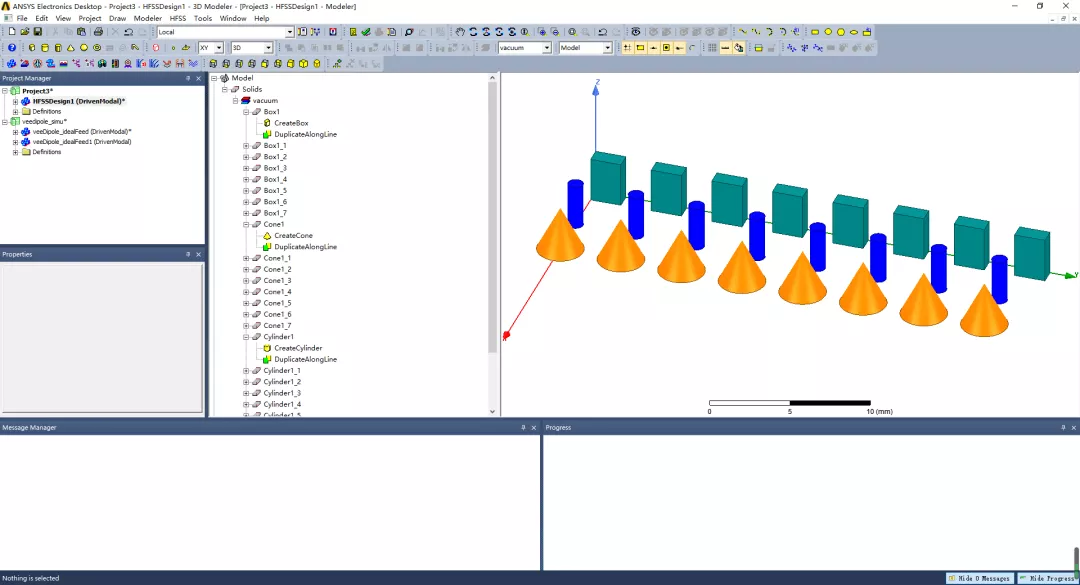

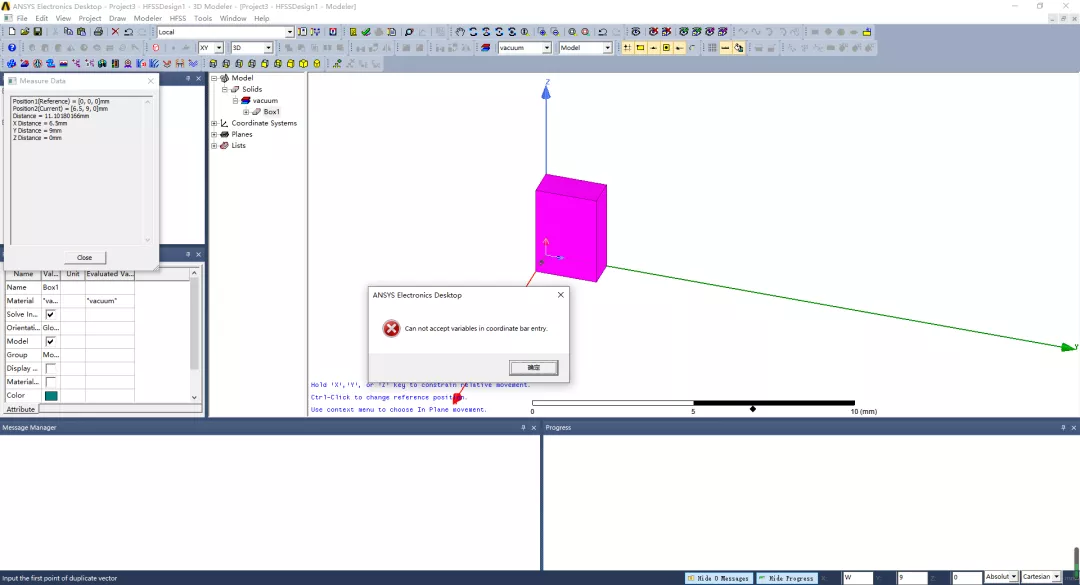

比如HFSS的Duplicate Along Line的可視化操作中，不支持輸入變量，移動復制的總數僅僅支持寫死的數字。要是想構建一個金屬化通孔隨著SIW結構長度自適應變化的模型，HFSS是沒法像CST那樣絲滑。

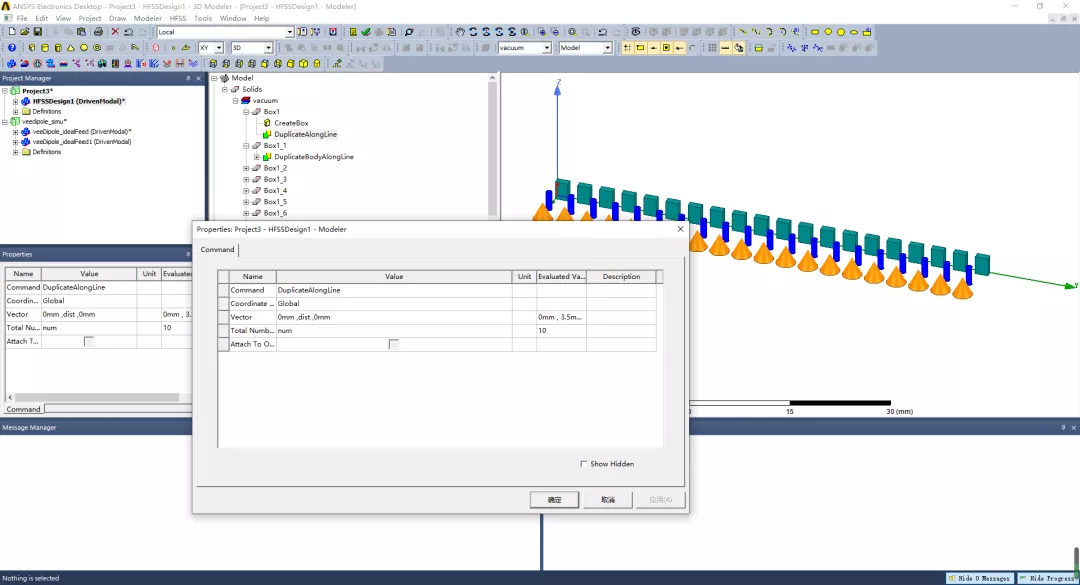

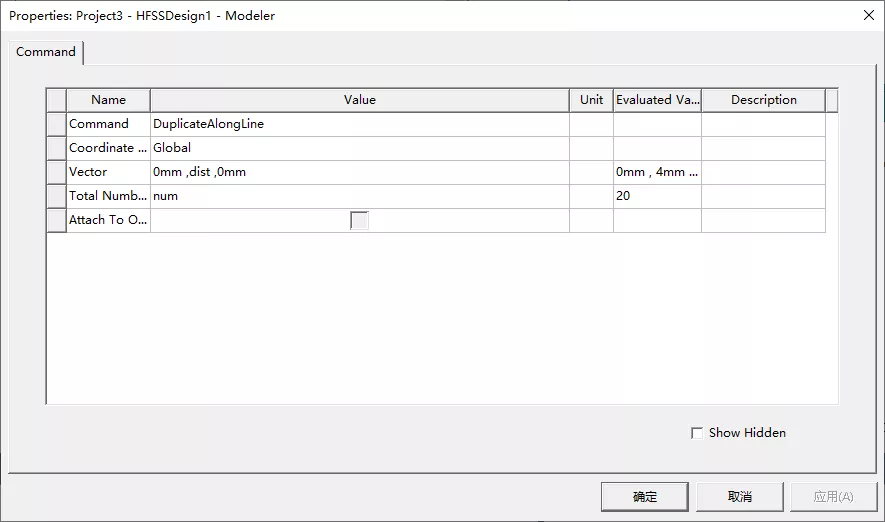

不過通過錄制腳本，在腳本里二次修改是可以設置平移距離為變量的。例如錄制了下面的.py腳本，將Y向平移量設置為Design Properties里已存在的dist變量，這樣修改其變量數值即可實現自適應不同的間距；對于不同項目和設計文件，需要修改下面兩句代碼中雙引號中的名字，改為當前執行Run Script下的項目名和設計文件：

oProject=oDesktop.SetActiveProject("Project3")

oDesign=oProject.SetActiveDesign("HFSSDesign1")

在"Selections:=" , "Box1,Cone1,Cylinder1"中增加需要平移復制的Object；XComponent，YComponent，ZComponent，NumClones分別代表往x,y,z方向平移的距離和復制的總個數（包括本體）

# ----------------------------------------------
# Script Recorded by ANSYS Electronics Desktop Version 2017.2.0
# ----------------------------------------------
import ScriptEnv
ScriptEnv.Initialize("Ansoft.ElectronicsDesktop")
oDesktop.RestoreWindow()
oProject = oDesktop.SetActiveProject("Project3")
oDesign = oProject.SetActiveDesign("HFSSDesign1")
oEditor = oDesign.SetActiveEditor("3D Modeler")
oEditor.DuplicateAlongLine(
[
  "NAME:Selections",
  "Selections:="  , "Box1,Cone1,Cylinder1",
  "NewPartsModelFlag:=" , "Model"
],
[
  "NAME:DuplicateToAlongLineParameters",
  "CreateNewObjects:=" , True,
  "XComponent:="  , "0mm",
  "YComponent:="  , "dist",
  "ZComponent:="  , "0mm",
  "NumClones:="  , "8"
],
[
  "NAME:Options",
  "DuplicateAssignments:=", False
],
[
  "CreateGroupsForNewObjects:=", False
])
