講開又講。前次帥氣的臺灣天線廠家太盟科技（Cirocomm Technology Corp.）技術總監Ryan Chou談了4G智能手機的分段調頻方案之后，引起了讀者的廣泛興趣。有讀者趁機起哄，要Ryan再講一講智能手機的金屬后蓋和金屬邊框手機天線設計方案。

Ryan喝一口咖啡，開始給我們一一道來：

世上萬事萬物有利皆有弊，這要看我們怎么看待和利用身邊的事物。金屬后蓋和金屬邊框手機中的金屬亦是這樣，金屬既給了我們堅固美觀的外形，又給我們的信號接收帶來了麻煩。

首先，要克服“靜電屏蔽”

大家初中、高中都學過物理，知道金屬會產生一種效應，叫做“靜電屏蔽”，什么是“靜電屏蔽”呢？金屬導體的外殼對它的內部起到“保護”作用，使它的內部不受外部電場的影響，這種現象稱為靜電屏蔽。

這也是造成金屬后蓋和金屬邊框手機信號不好的主要原因。靜電屏蔽有一個前提，就是必須要有一個封閉的回路，如果用其他的絕緣體把這個圈阻斷了，即使只是一個裂縫，也可以形成一個天線信號的共振腔。

同時，利用金屬作天線接收器

我們知道無線信號是以電磁波的形式存在和傳播，理論上任何物質都可以作為電磁波傳播和接收的介質，金屬后蓋和金屬邊框手機中的金屬部分同樣是我們可以利用來成為天線接收器的最佳材質之一。因為金屬對于信號的傳播和轉化效率是比較高的，不過關鍵的技術是要將有用的信號與其他無用的信號區別開來，這是關鍵中的關鍵。而太盟則掌握了這一主動分集和分段調頻的技術。

無圖無真相，Ryan用二組圖分別展示了其金屬后蓋和金屬邊框手機天線設計方案，請諸君睜大眼睛細細看來：

一、金屬后蓋方案實例展示

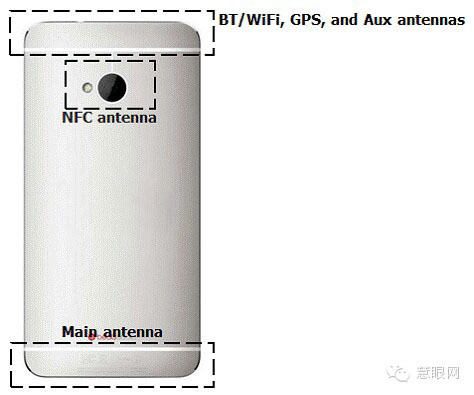

圖一：全面考慮整機天線布局，除了主天線外，還有其他無線天線

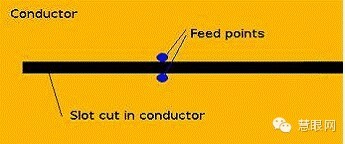

圖二：關鍵之一，要有開口，形成共振腔

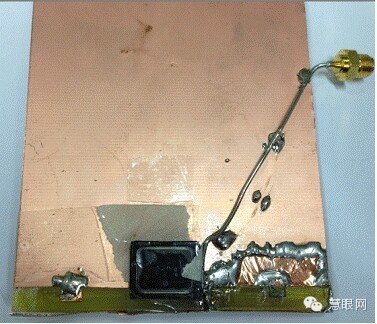

圖三：實物尺寸及連接方式

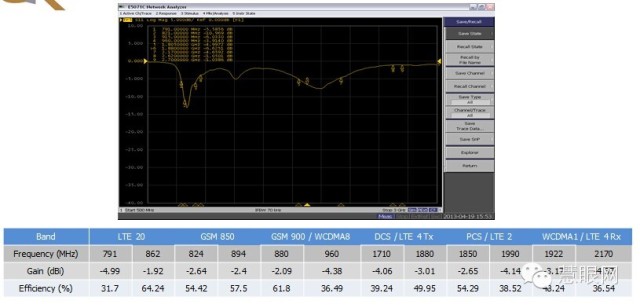

圖四 某實例調出來的數值，怎么實現，就是太盟的獨家秘笈

二、金屬邊框方案實例展示

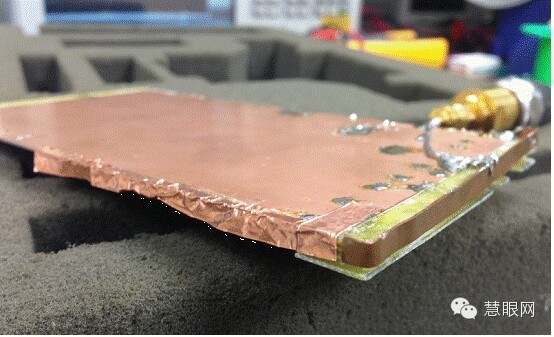

圖一：實例制作金屬邊框的開關天線

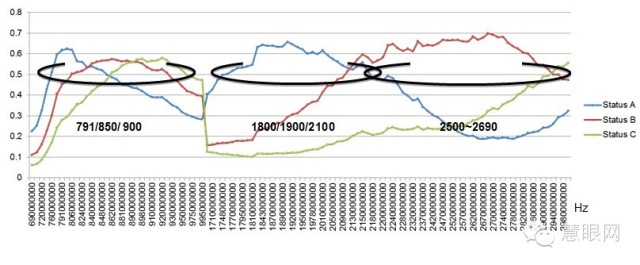

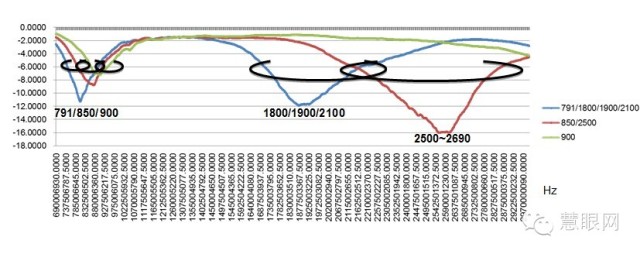

圖二：頻段分集，回波損耗

圖三：天線效率

圖四：總體示意圖

展示兩種成功的方案之后，Ryan給我們做了個總結。他說，金屬后蓋和金屬邊框手機天線設計方案也沒有那么難，不過其中的調測是很關鍵的，太盟已經完全掌握了這一技術并有成功案例。

最后，Ryan大俠將該技術總結為十六字密決，并在此傳授給大家：“金為我用，造共振腔；主動分集，細調精選。”
