經過仿真后，可以很直觀地看到天線在手機中的輻射圖，在手機鍵盤和PCB 之間增加磁性片后改變了天線的輻射圖，通過該軟件可以很清楚地看到SAR 的變化。從而給天線設計提供了良好的調試參考。在增加磁性片后，從實驗室測試可以看到，實測的結果要好于預期的效果，表1，2 是加磁性片前后仿真和測試的對比數據。

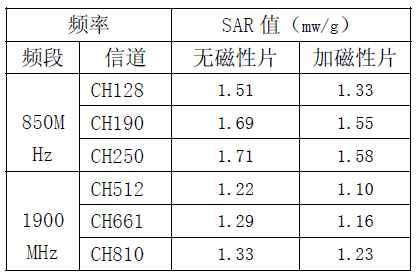

表1 加磁性片前后的仿真數據對比

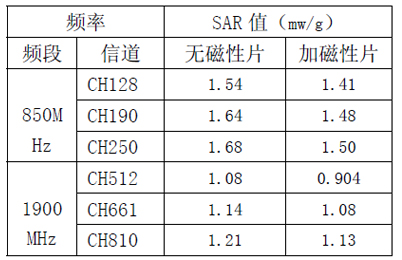

表2、加磁性片前后的實測數據對比

從測試和仿真的數據可以看出：加磁性片后仿真和測試的差值基本是一致的。這樣在仿真中可以很好地為設計提高參考，找出天線輻射的強度，從而可以快捷地設計處好的天線，也很大程度地減少了測試的次數，減低了測試費用，加速設計周期。

六、結束語

本文采用新型的磁性材料---磁性片很好地解決了手機中的SAR 值問題，采用仿真的方法可以很直觀地看出天線的輻射強度，找出天線的熱點，從而為設計中磁性片的尺寸和放置提供了良好的指導方向，減低測試成本，加速設計周期。

從仿真的結果看，該手機的SAR 值達不到美國限值標準1.6W/Kg 的要求。并且從該方向圖可以看出，該手機向人頭部分的輻射較強，我們在手機鍵盤和PCB 之間增加一塊磁性片，這樣可以減弱天線向人頭部位的電磁場強度，同時也加強了手機向人頭外的電磁場強度。從而得到減低SAR 值的目的。
