為了更好的解決室內分布系統中存在的施工難度大，改造難度大的問題，充分利用室內多徑特點，我們提出了三極化天線應用于室內分布系統中，并給出了其基本結構圖，見圖4；

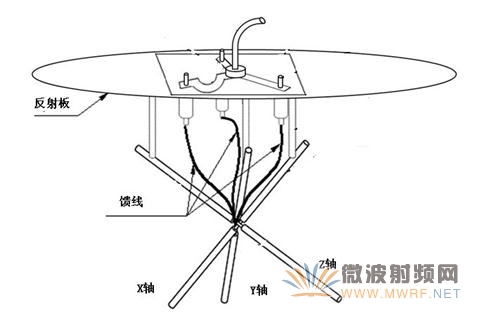

圖4 三極化天線基本結構圖

其結構特點在于：三極化吸頂天線結構，包含三個相同天線振子，固定在支撐部件上的每一個天線振子輻射中心與鏡像反射接地板之間的垂直距離在可調，任意兩個天線振子之間相互正交，且每個天線振子極化方向與地平面構成的角度值大小相同；每一個天線振子通過同軸電纜與饋電網絡板連接，饋電網絡板可獨立調整每一個天線振子上收發信號的幅值和相位。該天線結構的另一種形式是X軸、Y軸、Z軸分別用λ/4單極子或λ/2單極子作為振子。

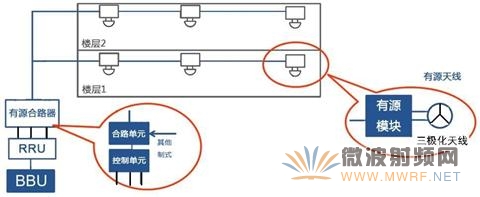

針對LTE室內分布系統改造的問題，利用變頻技術在單路分布系統中實現MIMO傳輸?shù)娜滤悸罚餐瞥鯨TE室內“一線式”解決方案。詳見圖2.2-2。
