RFTOP WR28可扭軟波導三款矢網實測數據對比

2024-11-20 來源:頻優微波 字號:

可扭軟波導是在保持波導基本傳輸特性的同時,又具備了高柔韌性和可扭轉性的波導結構。與傳統的硬波導相比,它可以在一定范圍內彎曲、扭轉而不會對波導內的電磁波傳輸產生嚴重影響。例如基站內部設備布局緊湊,空間有限,且需要經常進行設備的升級、維護和調整,可扭軟波導可以方便地適應這種復雜的環境,實現高效的信號傳輸。在一些車載、艦載或機載雷達中,雷達設備在運行過程中可能會受到振動、搖晃,可扭軟波導也能靈活地適應設備的各種姿態變化。

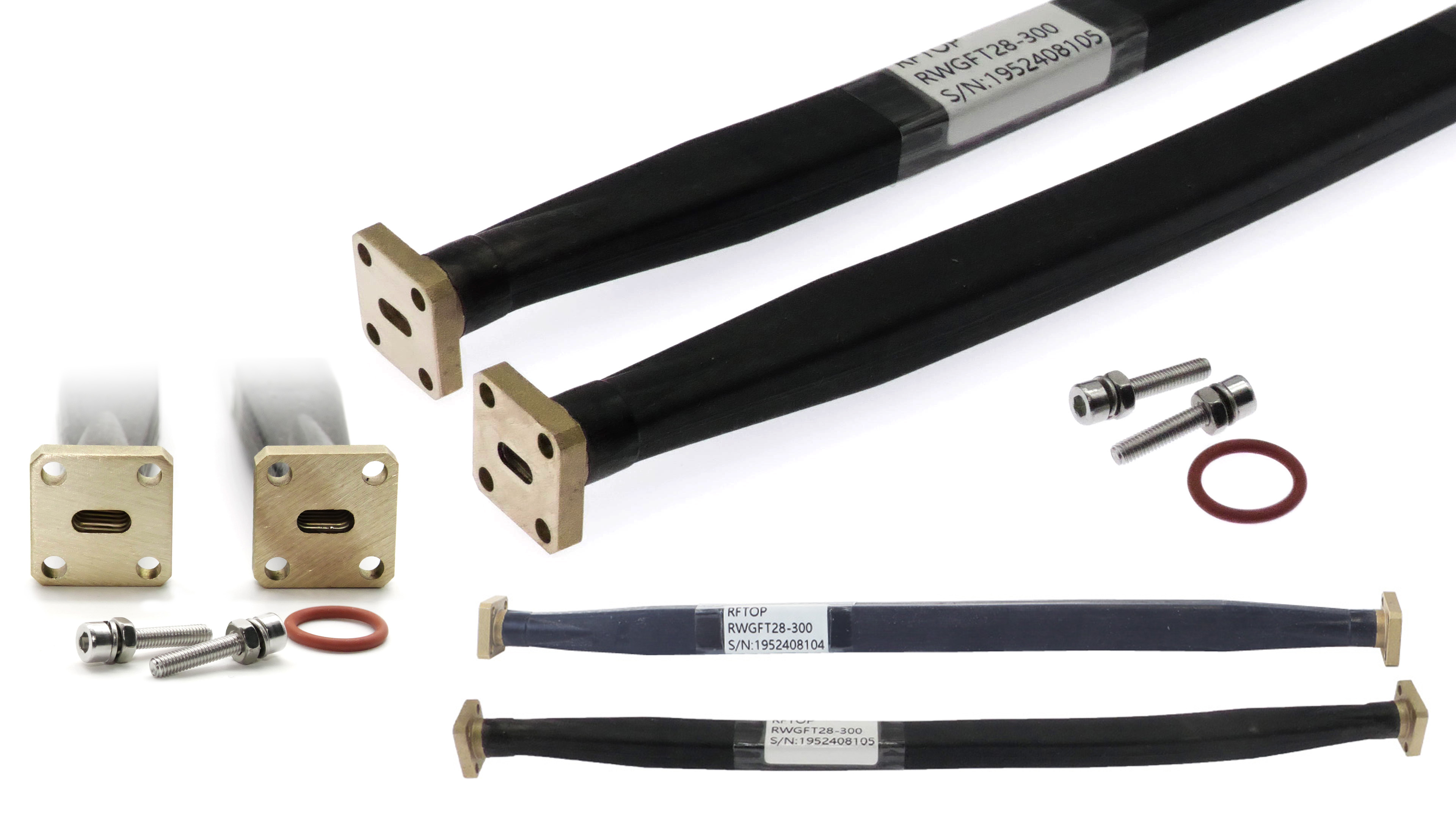

(圖片來源:rftop.cn頻優微波)

RFTOP WR28 300mm可扭軟波導實測對比



近日高品質微波毫米波器件供應商RFTOP®(頻優微波)采用國內外三款矢量網絡分析儀,對WR28 300mm可扭軟波導RWGFT28-300進行實測對比。此次被測可扭軟波導的測試頻段為26.5GHz-40GHz,產品規格書損耗值的標稱值范圍為≤0.9800dB,駐波比的標稱值范圍為≤1.300。

經創遠信科 T5260A-2KA、是德科技 Keysight N5225B、是德科技 Keysight N5230A三臺矢網測試對比,結果如圖所示:

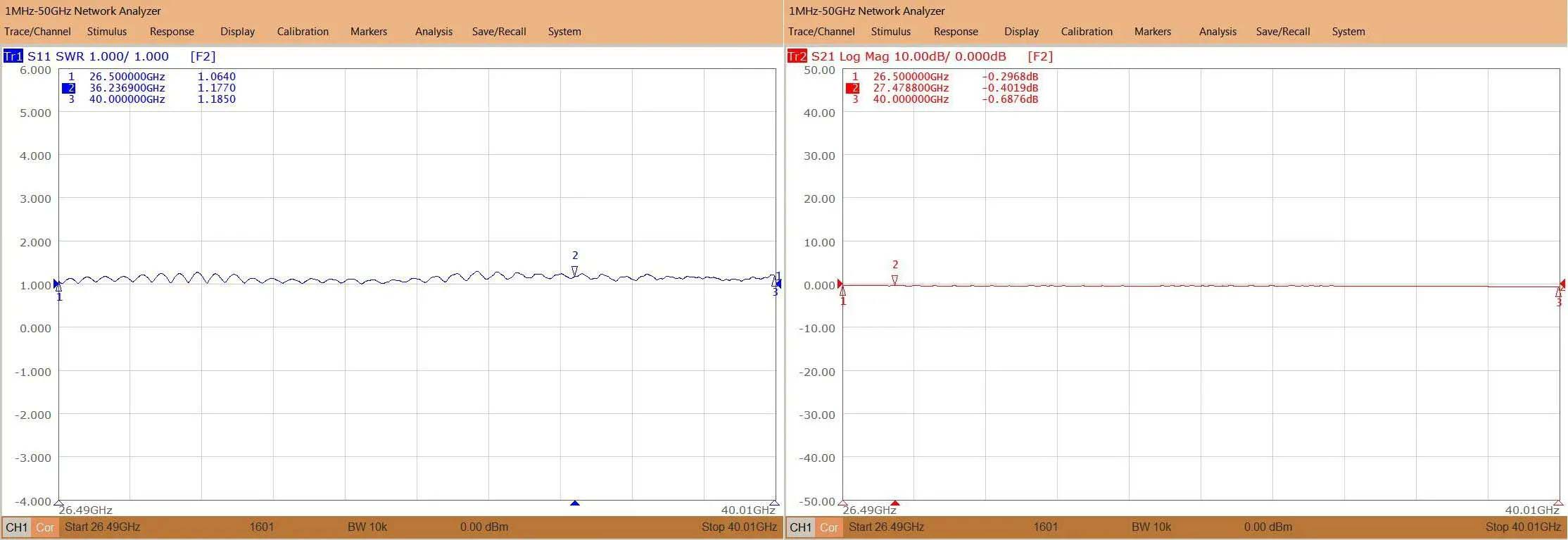

創遠信科 T5260A-2KA測試結果

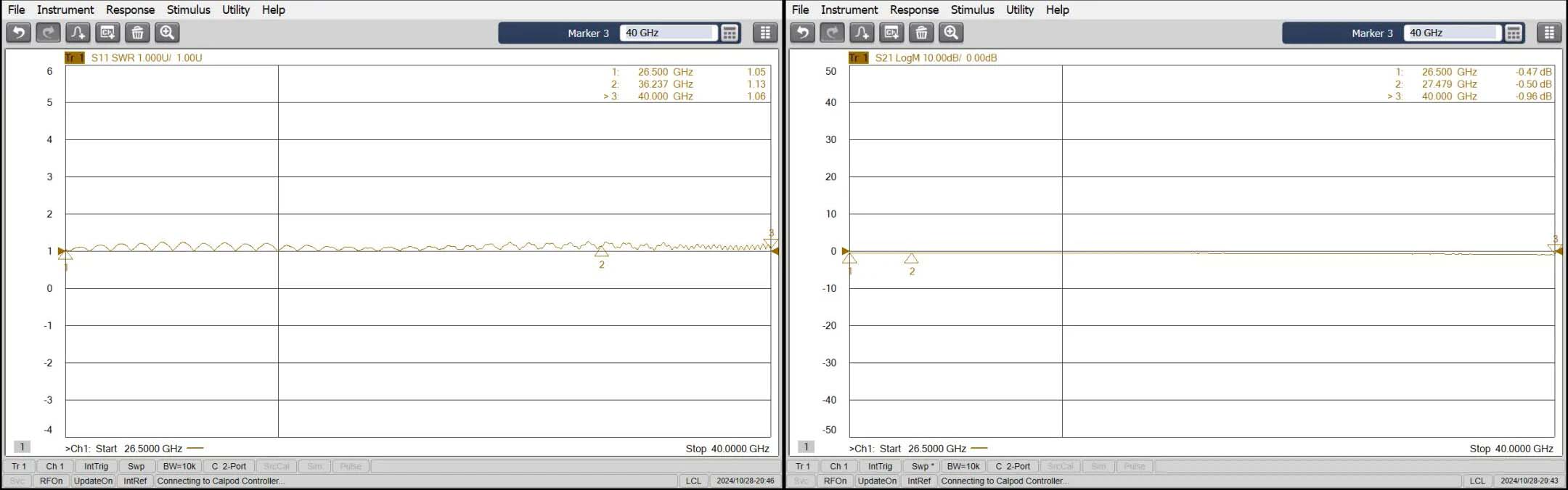

是德科技 Keysight N5225B測試結果

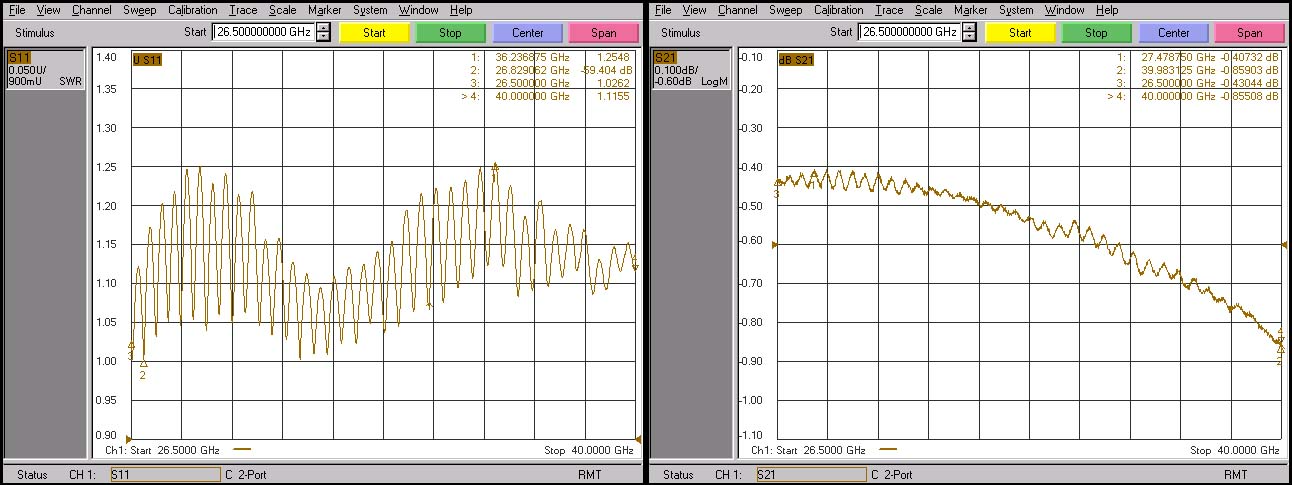

是德科技 Keysight N5230A測試結果

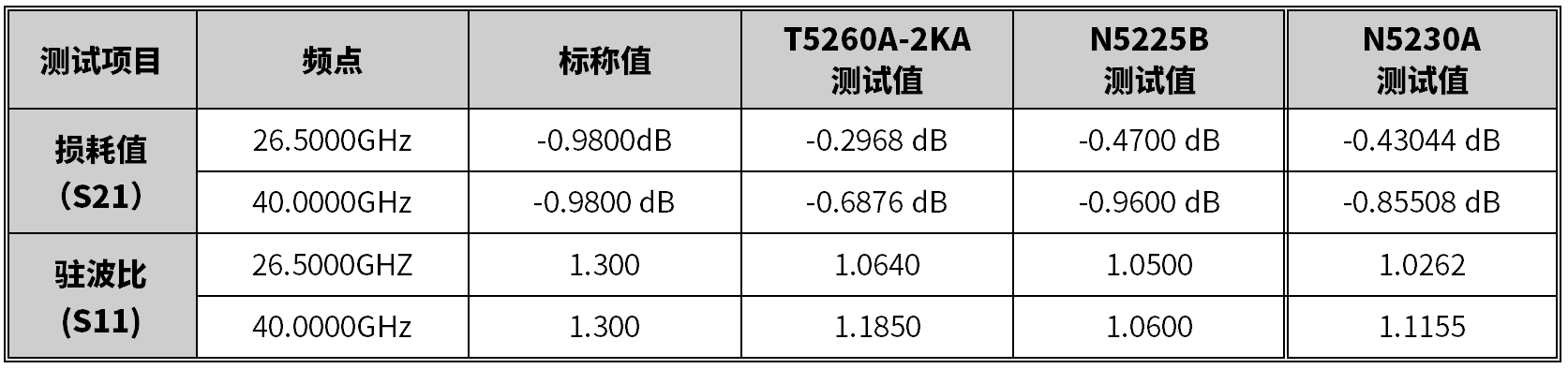

RWGFT28-300測試數據對比一覽表

經國內外三臺矢網對比測試,該可扭軟波導的指標均符合要求。

特別說明:測試的數據僅供參考,Keysight兩臺網分測試并非使用同一套校準件。



該系列產品已在RFbuy®射頻商城(rfbuy.com)上架在線銷售。商城所有產品無最小起訂量要求,均可一件起拍,現貨產品可當天發貨,支持定制。

RFTOP WR28 300mm可扭軟波導:https://www.rfbuy.com/Product/Detail/2521

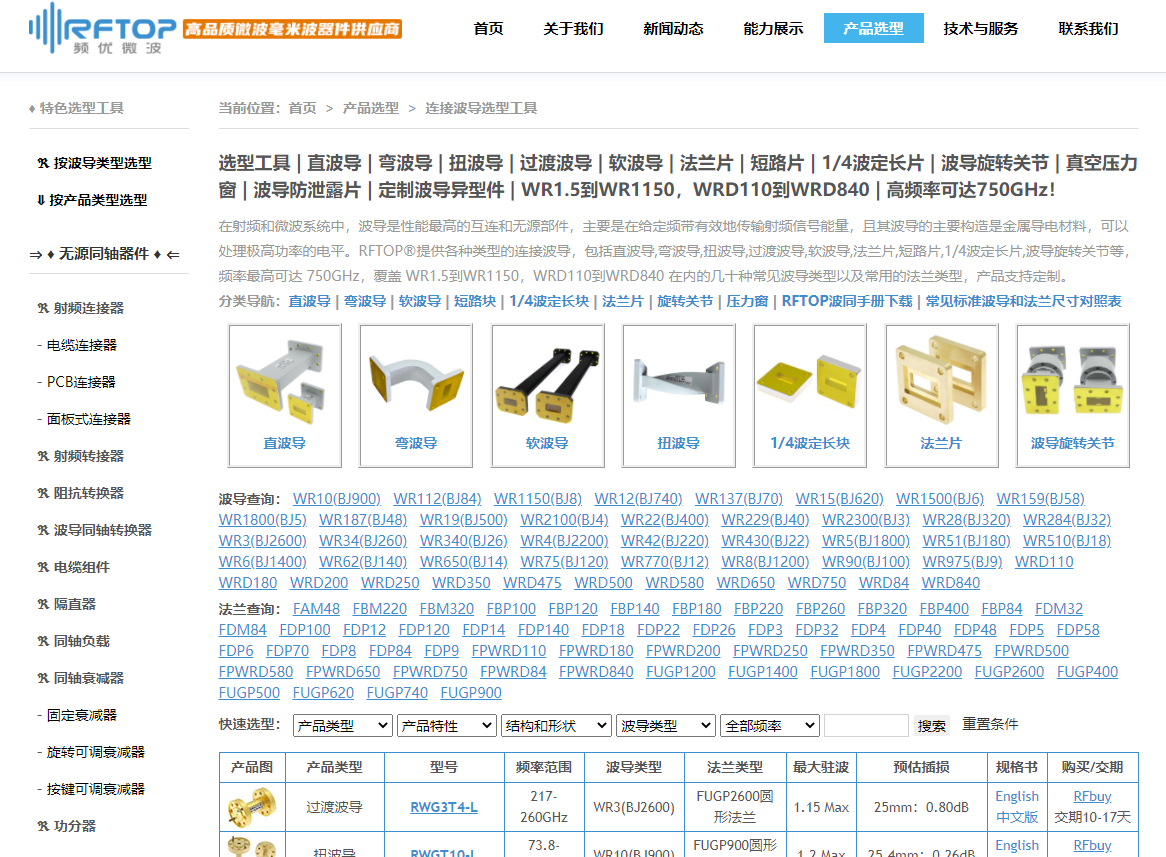

RFTOP推出自研的高效選型工具,可根據產品類型(包括直波導,彎波導,扭波導,過渡波導,軟波導,法蘭片,短路片,1/4波定長片,波導旋轉關節等)、產品結構、波導類型、頻率等特點快速選型,并查詢駐波、損耗等電性能指標,提供一對一PDF規格書在線下載,查詢現貨庫存及預計交期等服務。

RFTOP 連接波導選型工具:https://product.rftop.com/RWG.html

歡迎聯系我們的銷售工程師索取更多產品資料和信息,同時支持定制特殊應用的產品。



技術咨詢、產品定制、采購下單、商務合同

識別二維碼 聯系售前工程師

服務電話:0755-88840350

咨詢郵箱:service@rfbuy.com

關于RFTOP®(頻優微波)

RFTOP®(頻優微波)是一家專注研發、銷售高品質微波毫米波器件的供應商,主要產品包括射頻連接器、轉接器、衰減器負載、功分器、耦合器、天線、波導同軸轉換器和電纜組件等頻率覆蓋DC-500GHz,產品廣泛應用于無線通信、航空航天、測試測量、科研院校等領域。

RFTOP投資興建的小型智能化倉儲為業界提供極速交貨服務,同時可根據用戶的不同需求提供3-15天小批量快速定制服務。如需了解更多信息,請訪問:https://www.rftop.cn。
