RFTOP WR28彎波導三款矢網實測數據對比

2024-11-06 來源:頻優微波 字號:

彎波導是一種能夠改變電磁波傳播方向的波導結構。在盡可能降低整體損耗和避免反射的情況下,它通過特定的彎曲形狀,引導電磁波沿著彎曲路徑傳輸,將能量從一端移動到另一端,是雷達系統、北斗衛星和地面接收站、5G基站、6G基站、軌道交通信號傳輸系統的核心組成部分。

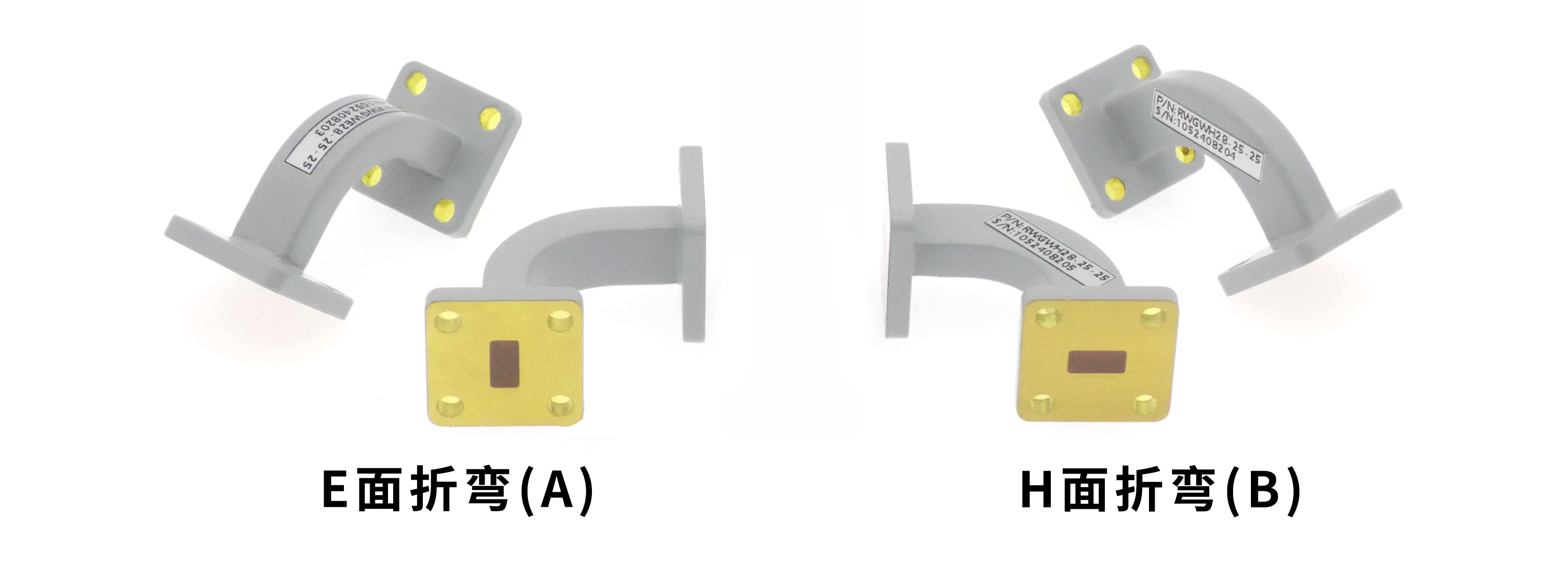

常見的矩形彎波導從管壁尺寸方向定義分為E面折彎和H面折彎,即與窄壁垂直的彎曲面是E面折彎(A),與寬壁垂直的彎曲面是H面折彎(B),如圖所示。

(圖片來源:rftop.cn頻優微波)

彎波導的加工質量會直接影響信號傳輸系統的性能指標。波導管在彎曲加工時,不僅會產生橫截面形狀的改變,而且壁厚也會發生變化。管材彎曲時,其內側面受壓導致厚度增加,寬度增大;外側面受拉導致壁厚減薄,側面寬度減少。因此,波導管彎曲成形加工設備在加工過程中必須對截面畸變進行嚴格控制,減小內腔尺寸的變形量。

RFTOP WR28 E面彎波導實測對比

近日高品質微波毫米波器件供應商RFTOP®(頻優微波)采用國內外三款矢量網絡分析儀,對WR28 E面彎波導RWGWE28-50-50進行實測對比。此次被測彎波導的測試頻段為26.5GHz-40GHz,根據查看產品規格書得知,在該頻段內,損耗值的標稱值范圍為≤0.1500dB,駐波比的標稱值范圍為≤1.100, 允許誤差小于0.010。

經創遠信科 T5260A-2KA、是德科技 Keysight N5225B與中電思儀 Ceyear 3672E的三家測試結果對比,如圖所示:

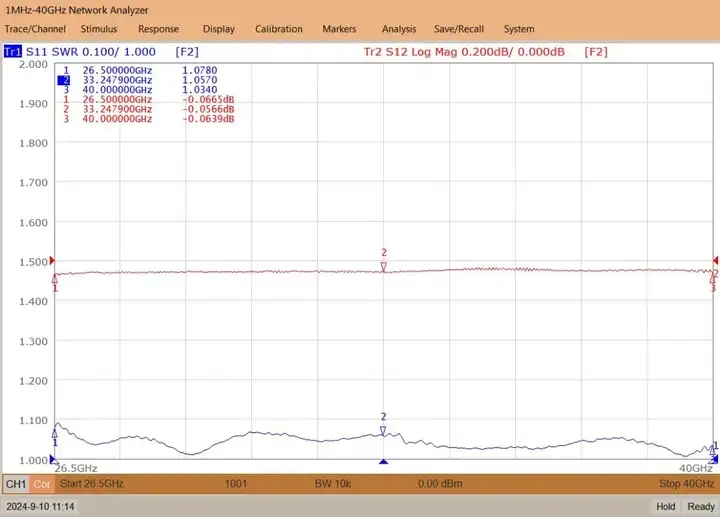

創遠信科 T5260A-2KA測試結果



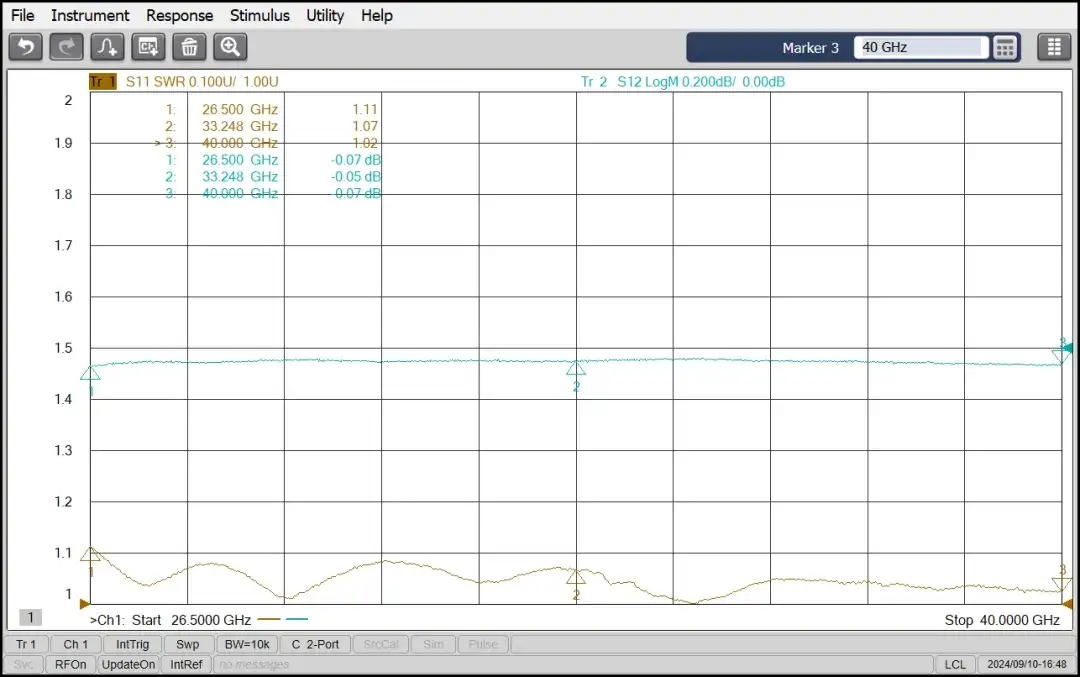

是德科技 Keysight N5225B測試結果



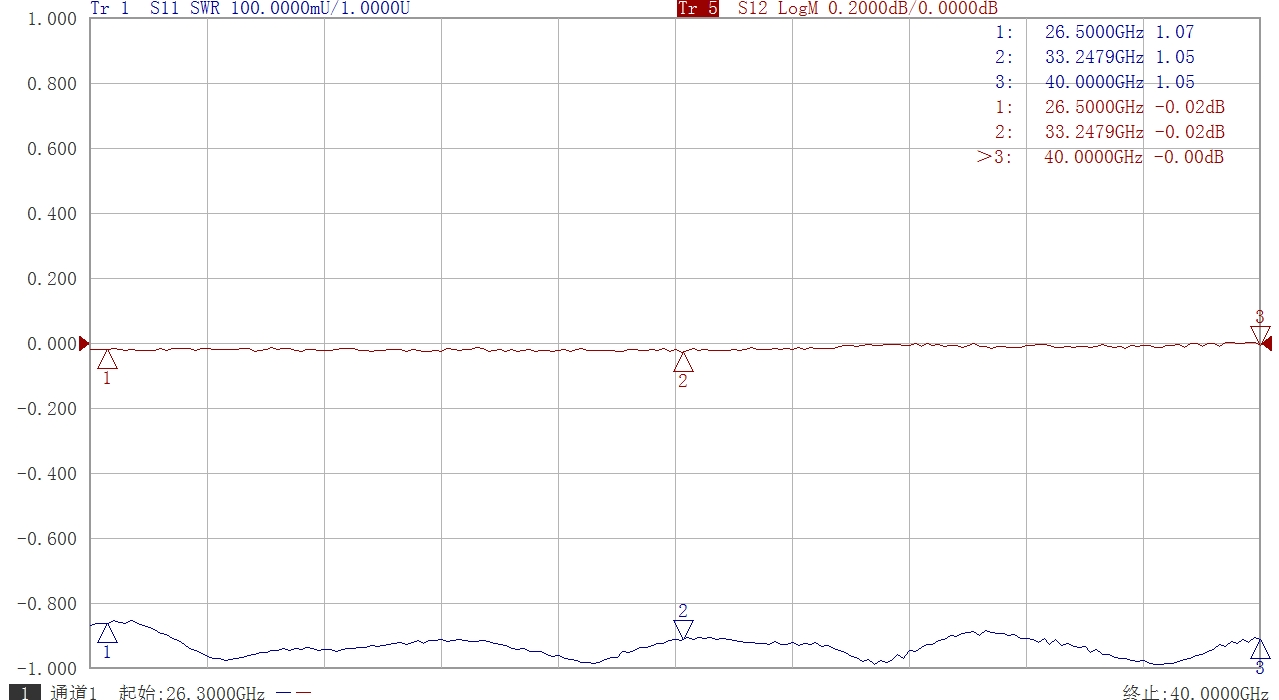

中電思儀 Ceyear 3672E測試結果

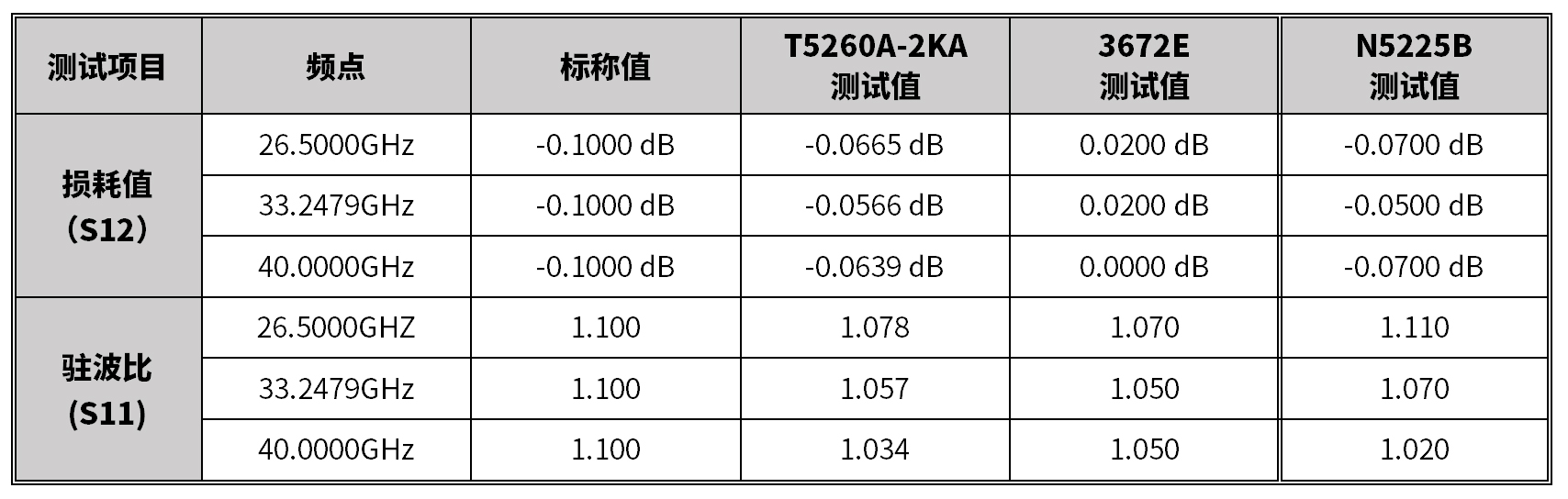

彎波導測試數據對比一覽表

經國內外三家儀器對比測試,該彎波導的指標均符合要求。

該系列產品已在RFbuy®射頻商城(rfbuy.com)上架在線銷售。商城所有產品無最小起訂量要求,均可一件起拍,現貨產品可當天發貨,支持定制。

RFTOP WR28(BJ320)E面彎波導:https://product.rftop.com/RWG-RWGWE28-L-L2.html

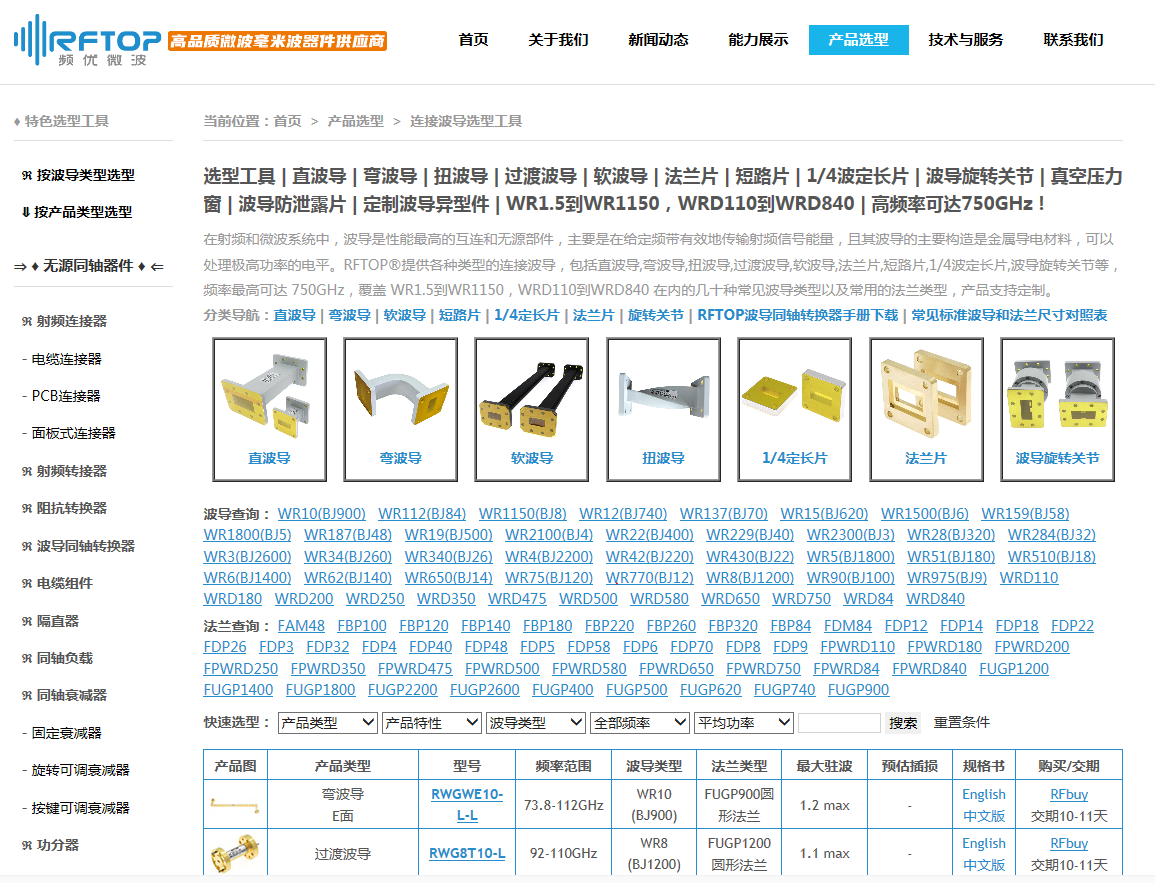

RFTOP推出自研的高效選型工具,可根據產品類型(包括直波導,彎波導,扭波導,過渡波導,軟波導,法蘭片,短路片,1/4波定長片,波導旋轉關節等)、產品結構、波導類型、頻率等特點快速選型,并查詢駐波、損耗等電性能指標,提供一對一PDF規格書在線下載,查詢現貨庫存及預計交期等服務。

RFTOP 連接波導選型工具:https://product.rftop.com/RWG.html

歡迎聯系我們的銷售工程師索取更多產品資料和信息,同時支持定制特殊應用的產品。

技術咨詢、產品定制、采購下單、商務合同

識別二維碼 聯系售前工程師

服務電話:0755-88840350

咨詢郵箱:service@rfbuy.com

關于RFTOP®(頻優微波)

RFTOP®(頻優微波)是一家專注研發、銷售高品質微波毫米波器件的供應商,主要產品包括射頻連接器、轉接器、衰減器負載、功分器、耦合器、天線、波導同軸轉換器和電纜組件等頻率覆蓋DC-500GHz,產品廣泛應用于無線通信、航空航天、測試測量、科研院校等領域。

RFTOP投資興建的小型智能化倉儲為業界提供極速交貨服務,同時可根據用戶的不同需求提供3-15天小批量快速定制服務。如需了解更多信息,請訪問:https://www.rftop.cn。
