QPHY-MIPI-DPHY測試方案

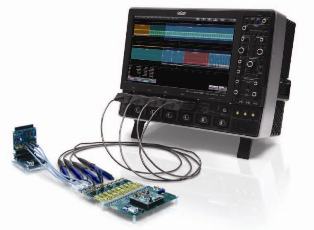

LeCroy 示波器之自動化測試解決方案MIPI-DPHY，應用于驗證發射器實體層測試，并符合MIPI聯盟技術指標D PHY版本1.00.00
• 符合MIPI D-PHY版本1.00.00聯盟規范
• 透過大量周期之測量與統計結果，提升待測物之信賴度
• 支援連續與非連續之CLOCKING
• 內建D-PHY、CSI-2和DSI解碼器
• 使用軟體內建之MIPI D-PHY除錯工具，更輕易完成認證與除錯
• 測試報告包含WORST CASE注解之測量數據與螢幕擷取畫面
• QualiPHY自動測試套件提供連接圖、自動化操作示波器和報告產生器

D-PHY D解碼軟體

MIPI D-PHY解碼軟體是強大的系統級之協定除錯工具，能解決問題與改善信號品質。示波器若加入此一套獨特D-PHY解碼器，即刻簡化與加速您對于MIPI D-PHY、CSI-2與DSI實體層之設計與除錯。
• 內建D-PHY、CSI-2和DSI解碼器

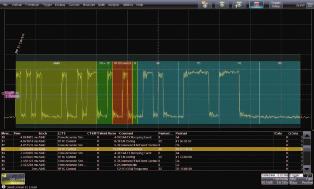

• 具關聯性之類比波形與協定解碼同時顯示于螢幕上
• 內建CDR，并可同時四組解碼
• 顯示十六進位格式
• 解碼資訊可依照時間檔位擴展或放大
• 獨特表單顯示能夠快速搜尋與放大波形至byte范圍
• 快速搜尋特定"message packets"之能力
• 支援解碼速率LP與HS或HS only與LS only
• 可選用single-ended與differential探棒測試Data與Clock

DigRF 3G Bus解碼軟體

DigRF 3G解碼軟體是強大的系統級之協定除錯工具，能解決問題與改善信號品質。示波器若加入此一套獨特DigRF 3G解碼器，即刻簡化與加速您對于MIPI digital RF系統之設計與除錯。
• 解碼支援低速（6.5 Mb/s）、中速(26 Mb/s）和高速(312 Mb/s）
• 轉換DigRF 3G I與Q數位資料至對應的類比波形
• 具關聯性之類比波形與協定解碼同時顯示于螢幕上
• 顯示十六進位格式
• 解碼資訊可依照時間檔位擴展或放大
• 獨特表單顯示能夠快速搜尋與放大波形至byte范圍
• 快速搜尋特定"message packets"之能力
