PXIe射頻矢量收發儀，是一種模塊化綜合儀器，具有頻率范圍寬、分析帶寬大、信號處理完善、二次開發便捷等特點，廣泛適用于射頻芯片測試、雷達與衛通測試等各個領域。

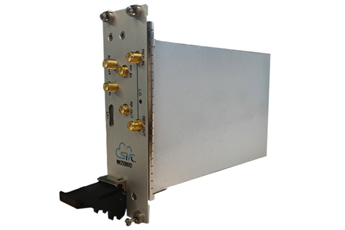

近日，蘇州賽邁測控技術有限公司（SMTC）發布了業界領先的SGR3008A PXIe射頻矢量收發儀，集寬帶射頻矢量信號接收與發射功能于一體，具有集成度高、使用靈活、支持PXIe系統模塊化可重構配置等特點。

SGR3008A射頻矢量收發儀頻率范圍覆蓋300MHz~8GHz，信號最大瞬時帶寬可達1GHz，具備豐富的通用調制解調功能、3GPP\IEEE標準通信調制解調功能，以及可選的硬件調制解調能力提升測試速度，為迅速高效地解決射頻芯片測試挑戰提供了所需的性能。

1.  產品應用

·  符合規范的PXIe架構，可兼容市面上各型標準PXIe機箱；且采用了緊湊的2槽3U尺寸，體積小巧；

·  提供了標準的API驅動程序和指令，可完美支持LabView \ Python\ C#\ QT等主流開發環境進行自定義開發，有效節省用戶的學習開銷；同時，賽邁測控提供標準的操作界面，便于用戶直接使用；

·  頻率范圍可達8GHz，覆蓋最新通信標準的測試要求，如5G NR、WiFi6e等；豐富的分析帶寬選件，包括100MHz\200MHz\500MHz\1000MHz，支持后期軟件升級，幫助客戶有效規劃需求選擇和成本開銷；

·  基于輕便型零中頻架構，結合賽邁測控創新的“ZIF處理算法”，使得SGR系列PXIe射頻矢量收發儀具有卓越的整機性能；PXIe射頻矢量收發儀內嵌FPGA實時調制模塊，支持多種制式信號接收、分析與發射，同時支持內部、外部、PXIe背板等多種觸發方式。

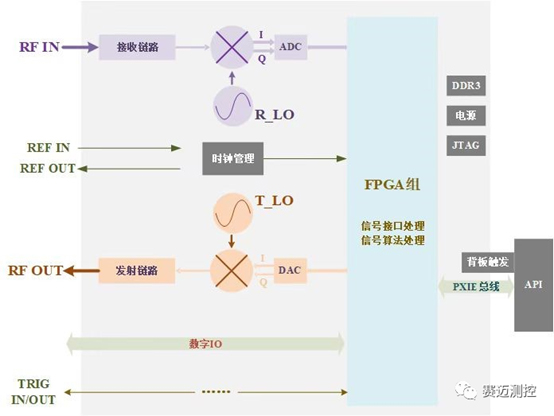

圖1. SGR3008A射頻矢量收發儀原理圖

2.  產品性能

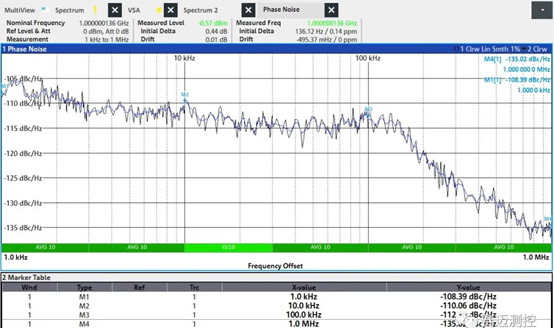

圖2. SGR3008A射頻矢量收發儀相位噪聲CF=1GHz, Power=-10dBm

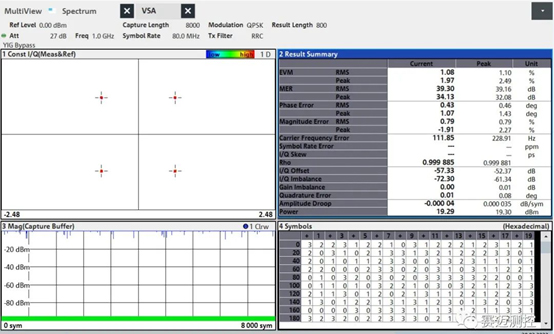

圖3. SGR3008A發射端信號質量（CF=1GHz, QPSK, Symbol Rate=80MHz, alpha=0.35, RRC Filter）

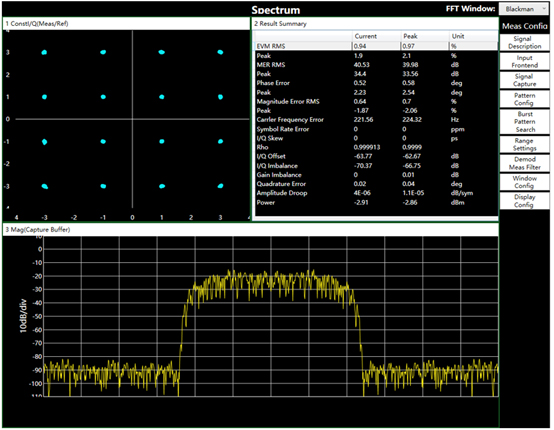

圖4. SGR3008A測試界面與接收端信號質量（CF=1GHz, 16QAM, Symbol Rate=100MHz, alpha=0.35, RRC Filter）
