安立公司宣布發布新功能來增強支持基于MP1900A信號質量分析儀的PCI Express*¹接收機測試方案。這些增強的功能將PAM4*² PPG MU196020A模塊的高質量波形性能升級到滿足用于PCIe接收機測試的最新高速、大容量PCI Express標準。因此，為數據中心和其他應用規劃和開發PCIe Gen 6（PAM4 32 Gbaud）產品的客戶現在擁有一個涵蓋未來PCIe Gen 6升級以及當前PCIe 3.0/4.0/5.0接收機測試的一體化測量儀器。

開發背景

滿足增強型移動寬帶（eMBB）、超可靠低延遲通信（URLLC）和大規模機器類型通信（mMTC）的要求的5G通信網絡系統的測試正在進行中。另一方面，這種范式的轉變正在增加對數據中心的需求，從而形成了高速處理大數據量的技術革命的基礎。為了滿足這一需求，當數據中心計劃到2020年底為其傳輸設備、服務器、存儲設備等引入PCIe 5.0接口并進行合規性測試時，PCI-SIG*⁴已經開始規劃和定義使用PAM4 32 Gbaud技術的下一代PCIe 6.0標準。安立公司正在提供涵蓋未來的PCIe 6.0評估和當前的PCIe 5.0合規性測試的綜合測試解決方案，以幫助客戶加快產品上市時間。

產品概況

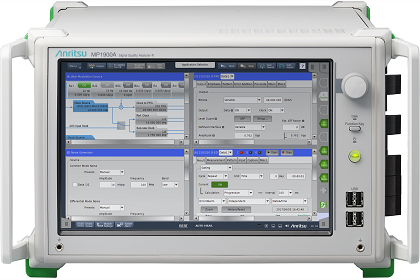

MP1900A信號質量分析儀系列是設計和檢測下一代網絡接口（如400和800GbE*⁵）以及高速總線接口（如PCI Express 4.0/5.0、USB3.2/4、Thunderbolt等）所需的多通道誤碼率（BER）測量儀器。

這些新增功能配合具有高質量數據輸出性能的PAM4 PPG MU196020A模塊來支持PAM4 PCIe 6.0設備的早期開發。此外作為PAM4性能評估和合規性測試的一體式解決方案，與現有的SI ED MU195040A 模塊結合使用支持PCIe 3.0/4.0/5.0一致性測試*³。

新增功能概覽：

這次版本升級增加了以下功能：

· 使用高性能PAM4 ED MU196040B模塊和用于評估PAM4信號眼圖容限特性的眼圖輪廓（Eye Contour）函數，實現便于PAM4 BER測量的均衡器*⁶搜索功能。

· 支持SAS3/4*⁷ and DP1.4*⁸ 接收機測試（使用PPG/ED MU195020A/MU195040A模塊）。

關于自動化軟件

使用Granite River Labs（GRL）自動化軟件進行自動化信號校準和測試，在工作量減少情況下實現高再現性的PCIe 3.0/4.0/5.0、SAS3/4和DP1.4測量。

目標市場與應用

· 目標市場：高端服務器，高性能計算機，400GbE通信設備

· 應用：高速電子設備、芯片、存儲卡、400GbE通信設備的誤碼率測試

術語：

*1 PCI Express：PCI Express是連接計算機和外圍設備的一種總線標準；目前有五代（Gen 1.0到Gen 5.0）支持不同的速度，Gen 6.0正在開發中。
*2 PAM4：PAM（脈沖幅度調制）是一種利用控制電壓幅度（脈沖高度）變化的傳輸技術。PAM4在一個時隙中使用四個電壓電平傳輸2位信息。
*3 一致性測試：采用PCI-SIG規定的試驗方法和合格/不合格標準來驗證合規性/一致性的測試。
*4 PCI-SIG®：PCI-SIG是一個管理PCI開放標準的世界標準組織。該組織制定滿足其成員公司需求的全行業I/O（輸入/輸出）標準。目前有來自世界領先企業的近800個會員。請訪問網站www.pcisig.com網站了解有關PCI-SIG和董事會成員的詳細信息。PCI Express是PCI-SIG的注冊商標。
*5 400 and 800GbE：IEEE通信標準。
*6 均衡器：這是一種用于數據傳輸的信號調節（信號調諧）技術，用于優化信號傳輸頻率特性。
*7 SAS3/4：SAS（串行連接SCSI）是用于將存儲設備連接到計算機的接口標準。
*8 DP1.4：DP（DisplayPort）是一種用于視頻傳輸的數字接口標準。
