19個同步通道的模擬與數字信號獲取

德國Spectrum儀器增添強大的混合模式測試選項，進一步擴展旗下LXI/Ethernet數字化儀的功能。新選項可用于四種不同模式，由8個模擬輸入通道組成，其分辨率高達16位且同步信號采樣速率可達5MS/s，20MS/s，40MS/s或125MS/s 。新選項在原有的3條多功能I/O線上增加了8條數字線路作為所有產品的標配，并將數字輸入通道增加至11條。加強版數字化儀通過信號同步的方式獲得了8個模擬信號和11個數字信號，并通過前面板的BNC連接器輕松接入這19個通道（見圖1）。該系列產品配有專業的軟件和工具，用于集成至任何測試系統，其中包括機電一體化、機器人、振動研究、控制系統、數據總線分析、自動化和動作控制等領域。

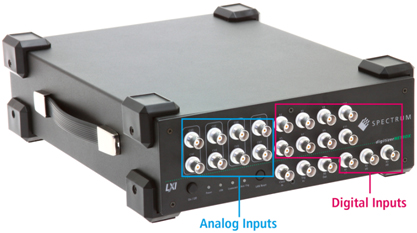

圖1、前面板BNC連接器可接入8個模擬輸入和11個數字輸入（共19個同步通道）

便于遠程控制

控制和訪問digitizerNETBOX所收集的數據，需要通過主機（筆記本電腦或工作站）或公司網絡連接GBit Ethernet實現。由于產品可自由編程，非常有利于遠程控制，同時也使其完美的符合大多數自動化測試應用的需求。digitizerNETBOX與LXI完全兼容（遵循Core 2011 Specifications），并為IVI Scope和IVI Digitizer類提供了IVI兼容接口。

Spectrum為旗下產品均配備了SBench 6專業版軟件。該軟件能使用戶通過簡單和易操作的界面對硬件的所有模式進行控制和設置。該軟件還提供了用于數據分析和存檔的內置功能。這些功能包括FFT分析、模擬和數字波形顯示模式、XY顯示、一個功能解釋器、參數測量、導出至ASCII、波形、MATLAB、評論功能（用于注釋信號或顯示）甚至是報告的生成和打印。

靈活的信號調節和觸發

digitizerNETBOX產品的模擬輸入通道提供了可選軟件、單端和差分輸入模式。每個通道都配有一個ADC和獨立的放大器。放大器的可選輸入阻抗為50 Ohms 和1 MOhms，校準增益區間為±200 mV至±10V全范圍?？勺冊鲆婺軌驍U大輸入信號以覆蓋ADC的全部動態范圍，從而確保最佳的測量精準度。全部通道均依靠時鐘同步，因此相位誤差最小，通道內測量也能夠達到絕對精準。大容量板上內存也有益于最長和最復雜波形的獲取與存儲。

該系列產品包括一系列智能觸發和獲取模式。觸發問題信號（如故障、峰值、突發甚至當特定邏輯模式發生時），并以最有效的方式存儲所記錄的波形。支持瞬態信號捕捉、多重（突發）記錄、門采樣、ABA采樣以及數據流（FIFO）模式。

混合模式測試與編程

圖2、Spectrum的SBench 6軟件所展示的數字與模擬波形

DN2.59x-08-Dig選項是通過降低通道的分辨率來存儲16位模擬采樣數據的。由于1位數字信號被置于模擬波形的高位，這使模擬信號和數字信號得以相位同步。例如，如果使用8位數字通道，模擬通道的分辨率則從16位降至14位，兩個數字信號將被附加到數字化儀的每個模擬通道。

軟件驅動均可自定義，能生成完美匹配混合模式的解決方案（見圖2）。該選項的SDK支持C++、C#、VB.NET、Python、JAVA、LabVIEW或MATLAB。每款產品均配有SDK。Spectrum提供的SBench6也支持該選項的主要功能。

四種不同的數字化模型

8通道digitizerNETBOX產品均可使用DN2.59x-08-Dig選項，其中包括DN2.591-08 (5 MS/s)、DN2.592-08 (20 MS/s)、DN2.593-08 (40 MS/s) 和DN2.596-08 (80/125 MS/s)四種模式。該系列產品均可立即交付，并享有五年質保。
