背負式模塊新增16條數字線路

德國Spectrum儀器今日宣布旗下最新系列的16位數字化儀與任意波形發生器（AWG）均開啟可選模塊，該模塊為模擬數據新增了16條同步數字線。新增的數字線使數字化儀和任意波形發生器卡的4條多功能XIO線得到了充分的擴展。這將意味著高達20條可完全編程的XIO線能夠作為數字化儀的同步數字輸入和任意波形發生器的同步數字輸出，或異步I/O線、狀態行（status line）甚至額外的觸發器輸入。

數字化儀與任意波形發生器的混合模式選項

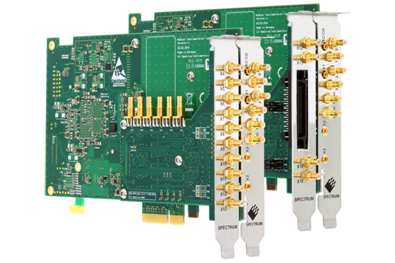

該數字選項是PCIe卡的一個背負式模塊（piggy-back module），位于面板的第二插槽。它有兩個不同的版本，一個帶有SMB連接器，另一個帶有FX2扁平帶狀連接器。SMB版本(m2p .xxx - digsmb)的前面板配有10個連接器和6個可用于內部的連接器，服務于PC-internal的連接或通過一個空槽支架進行外部連接。FX2 版本(M2p.xxxx-DigFX2)確保了與Spectrum上一代產品的兼容性，并能夠通過單個連接器并聯所有線路。

這些模塊適用于M2p.59xx 系列產品的16位數字化儀，并能夠提供20張1-8通道的PCIe卡，采樣率高達20-125MS/s。此外，這些模塊也適用于M2p.65xx 系列的16位任意波形發生器，并由8個PCIe卡組成。同樣有1-8個通道可選，采樣率高達40MS/s或125MS/s。

例如，在一張M2p.5968-x4的數字化儀卡上使用此功能，將可實現8條模擬通道的并行操作，最多可產生19條同步數字通道（實際高達20條，其中一條位于主卡，僅用于輸出）。如果將該功能用于M2p.6568-x4任意波形發生器卡上，將能夠?qū)崿F(xiàn)8通道模擬任意波形發生器，產生高達20條同步數字輸出或標記輸出。

通過降低分辨率，數字數據可存儲于模擬采樣中。軟件驅動程序能夠進行定制化設置，并可產生完美匹配混合模式的解決方案。該選項通過軟件開發工具包（SDK）得以實現，其中支持的編程語言包括C++，C#，VB.NET, Python、JAVA、LabVIEW或MATLAB。該SDK作為標配被使用于全部產品。此外，Spectrum所提供的SBench6軟件也成為實現該功能的重要環節。

數字選項的兩個版本均可即時交付，并享受Spectrum儀器五年質保。對于已經上市的產品，可通過工廠升級享受該功能。對于LXI或以太網版本的digitizerNETBOX DN2.59x和generatorNETBOX DN2.65x系列產品，該產品可實現定制化。
