ADI面向5G 毫米波和雷達應用推出多款解決方案

2019-05-23 來源:微波射頻網 字號:

Analog Devices, Inc. (ADI) 面向5G 毫米波、雷達等應用推出多款解決方案,包括數字衰減器、雷達發射器、頻率合成器和數模轉換器。

0.5 dB LSB、6 位硅數字衰減器,9 kHz 至40 GHz -- ADRF5720

ADRF5720 是一款6 位數字硅衰減器,以0.5 dB 步長提供31.5 dB 的衰減控制范圍。該器件的工作頻率范圍為9 kHz 至40 GHz,提供優于4.5 dB 的插入損耗和出色的衰減精度。在所有狀態下,ADRF5720 的ATTIN 端口具有27 dBm (平均值)和30 dBm(峰值)的射頻(RF) 輸入功率處理能力。

主要特性

· 超寬帶頻率范圍:9 kHz 至40 GHz
· 衰減范圍:0.5 dB 步進至31.5 dB
· 具有阻抗匹配的低插入損耗

應用

· 工業掃描儀
· 測試和儀器儀表
· 蜂窩基礎設施:5G 毫米波

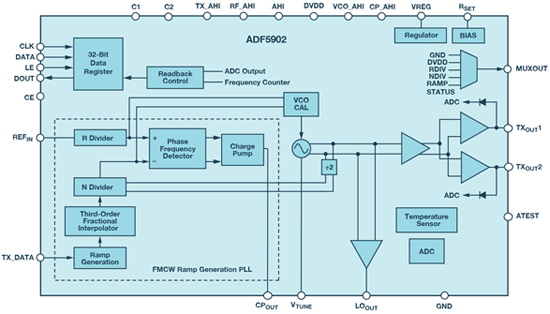

24 GHz、ISM 頻段、多通道FMCW 雷達發射器-- ADF5902

ADF5902 是一款24 GHz 發射器(Tx) 單芯片微波集成電路(MMIC),片內集成24 GHz 壓控振蕩器(VCO)。該VCO 集成了具有波形產生能力和可編程?hào)鸥耜嚵?PGA) 的小數N 分頻頻率合成器以及用于雷達系統的雙發射器通道。

主要特性

· 24 GHz 至24.25 GHz VCO (工業、科研和醫療(ISM) 無線電頻段)
· 具有8 dBm 輸出的雙通道24 GHz 功率放大器
· 具有靜音功能的單端輸出雙通道多路復用輸出

應用

· 汽車?yán)走_(dá)
· 工業雷達
· 微波雷達傳感器

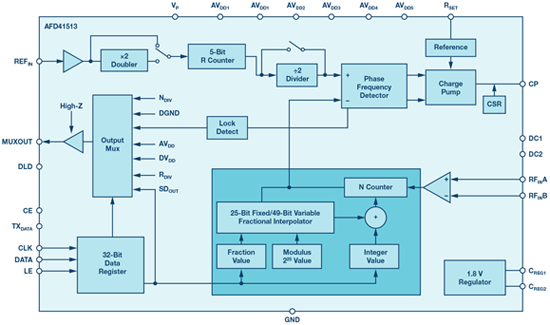

26.5 GHz、整數N/小數N 分頻PLL 頻率合成器-- ADF41513

ADF41513 是一款超低噪聲頻率合成器,可以用來在無線接收器和發射器的上變頻和下變頻部分實現高達26.5 GHz 的本振(LO)。它基于高性能硅鍺(SiGe)、雙極性互補金屬氧化物半導體(BiCMOS) 工藝設計,可實現−235 dBc/Hz 的歸一化相位本底噪聲。

主要特性

· 1 GHz 至26.5 GHz 帶寬
· 超低噪聲PLL
· 整數N 分頻= −235 dBc/Hz,小數N 分頻= -231 dBc/Hz

應用

· 測試設備和儀器儀表
· 無線基礎設施
· 微波點對點和多點無線電

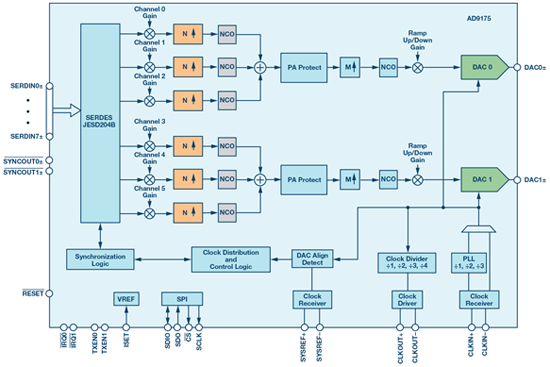

集成寬帶通道選擇器的雙通道、11/16 位、12.6 GSPS、RF DAC -- AD9175

AD9175 是一款高性能、雙通道、16 位數模轉換器(DAC),支持高達12.6 GSPS 的DAC 采樣速率。該器件具有8 通道、15.4 Gbps JESD204B 數據輸入端口、高性能片內DAC 時鐘倍頻器和數字信號處理功能,適合單頻段和多頻段直接至射頻無線應用。

主要特性

· 支持多頻段無線應用
· 專有、低雜散與失真設計
· 靈活的8 通道、15.4 Gbps JESD204B 接口

應用

· 無線通信基礎設施
- 多頻段基站無線電
- 微波/E頻段回程系統
· 儀器儀表、自動測試設備(ATE)
· 雷達和干擾發射器
主題閱讀: ADI  5G  毫米波
