Spectrum數字化儀精確測量48通道 實現直流至60MHz多通道完全同步

2018-07-25 來源:微波射頻網 字號:

德國Spectrum儀器公司新推出12款基于LXI的digitizerNETBOX數據采集器。新產品專為多信號獲取、存儲及分析而設計。用戶可以從24通道、32通道、40通道甚至是48通道之間選擇,并實現多通道信號的完全同步。新推出的DN6.59x系列數字化儀是基于最新的高分辨率16位ADC技術,配以20MS/s、40MS/s和125MS/s的最大采樣率,以及10MHz、20MHz以及60MHz的帶寬來實現產品在不同行業的應用。該系列產品的完美組合完全滿足了直流至60MHz頻率范圍內,進行精準的多通道信號獲取及分析的需求。

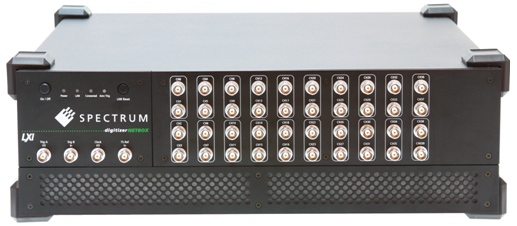

DN6.59x系列數字化儀

此外,digitizerNETBOX的每個通道都配有專屬的ADC和信號調理電路。全部ADC都共用一個時鐘,以確保信號獲取在全部通道完全同步且相位誤差為零。時鐘系統是為了確保交叉通道時間測量的高精準度,而獨立的信號調理能夠使產品配合寬范圍振幅的信號一起使用。每個通道都配有可獨立編程的輸入放大器,范圍在±200 mV和±10 V區間,輸入失調專為單極測量而設,終止量為50?和1 M?,以及一個集成的校準電路。該輸入還具有單端功能和真微分通道模式。

提供動態測量性能

高分辨率16位ADC進一步彌補了信號調理電路的不足,其信噪比(SNR)高達81 dB,無雜散動態范圍(SFDR)高達103 dB,總諧波失真(THD)低至-86 dB。

Spectrum儀器的首席技術官Oliver Rovini表示:“新款digitizerNETBOX系統為所有需要進行精確多通道測量的用戶提供了一個易用的解決方案,這其中包括傳感器、接收器、探測器或天線陣列產生的信號。此外,對于需要測試來自多個電子組件或測試點信號的用戶來說,新產品的問世成為了他們最佳的解決方案。基于此原因,我們堅信新推出的產品將被廣泛應用于超聲波、激光、通信、激光雷達、雷達、電力、物理、汽車、醫療和材料科學以及一般的電子測試和測量領域。”

易于遠程控制

digitizerNETBOX是通過將GBit以太網連接到主機(例如筆記本或工作站)或公司網絡來控制和訪問數據。該平臺完全符合LXI(遵循Core 2011說明),并為IVI Scope和IVI Digitizer類別提供IVI兼容接口。用戶可以使用任何常用的編程語言編寫控制程序,這其中包括C++、LabVIEW、MATLAB、VB.NET、C#、J#、Delphi、Java和Python代碼。另外,用戶也可以使用Spectrum提供的SBench 6 專業版進行編程。

Spectrum儀器旗下產品均配有SBench6 專業版。用戶能夠通過一個簡單易用的界面完成全部模式的控制和設置。該軟件支持多通道信號獲取,并提供多種波形顯示,數據分析和文件存儲功能。這其中包括FFT分析、XY顯示、函數解釋器、參數測量、導出到ASCII、Wave、MATLAB、注釋函數(用于注釋信號或顯示),甚至還有一個簡單的報告生成和打印功能。

靈活的系統

為了滿足全部應用的需求,新產品配備了多種信號觸發技術,大量板上存儲器和多種智能采集模式。所有通道輸入以及外部觸發器輸入都能作為有效的觸發源。它們甚至可以與邏輯AND/OR功能結合使用,以允許特定模式的觸發。為了更有效的利用板上存儲器,信號獲取可以使用單拍模式(暫時記錄),也可以使用多重記錄、門采樣或ABA(快速和緩慢的連續獲取的組合)。

為了和其它外部設備同步,前面板時鐘和觸發器的輸入和輸出是標準的。通過三個可單獨編程的前面板連接器提供了更大的靈活性,使其能夠進行異步數字輸入、同步數字輸入和時間戳參考時鐘。

digitizerNETBOX產品均經過嚴格的出廠測試,并配有SBench6專業版軟件。產品兼容Windows和Linux 系統并享有5年質保。Spectrum儀器CEO Gisela Hassler表示:“DN6.59x系列代表了多通道信號采集和測量領域的最新技術。同時,為了保持行業領先的水準,Spectrum儀器旗下產品均提供五年質保。此外,在產品的生命周期內,全部軟件和固件更新均為免費提供。我們強大而杰出的技術團隊能夠在收到用戶反饋的幾小時內和客戶取得聯系并快速的給予支持。”
