業界領先的VNA 的新選件打造首款解決方案，
用于對5G、微波系統中所使用器件的差分噪聲系數進行廣泛表征

安立公司推出業界首款差分噪聲系數測試方案，該方案能夠?qū)Ω咚贌o線通信系統中使用的差分組件的噪聲系數進行全面的描述。該解決方案在安立VectorStar™ 矢量網絡分析儀(VNA) 中集成了新型差分噪聲系數選件，使研發工程師能夠驗證在5G 前端和微波回程系統中使用的低噪聲放大器(LNA) 和其他組件的接收器性能。該選件適用于工作頻率為70 kHz 至20GHz，以及40 GHz、70GHz和110 GHz的VectorStar 型號。新型差分噪聲系數選件增強了VectorStar 的2 端口單端噪聲系數測量能力，并允許VNA 通過多種處理選件測量單端、差分和共模工作模式下的3 端口和4 端口器件。安立差分噪聲系數選件采用與2 端口方法類似的冷源測量技術，與傳統的Y 因子噪聲源方法相比，它能夠最大限度地減少失配誤差，提高精確度。新的增強型噪聲系數選件增加了在2 端口和多端口器件中執行矢量校正的能力，能夠提高精確度，尤其是在失配嚴重時，效果更為明顯。

通過新的差分噪聲系數技術，可以對相關的和不相關的噪聲進行測量分析。其結果是對實際組件性能進行更全面的描述，從而提高設計的可信度。這是一種比傳統方法更優越的方法。傳統的方法，比如僅用S參數來描述RF巴倫特性，或者忽略待測件輸出端口之間的相關性，均無法準確的描述差分器件的性能。。隨著5G時代的到來，通信頻率不斷上移，如何更精確地描述設備性能就顯得尤為重要。

通過對VectorStar系列矢網的網絡工具的擴展使用，測量準確性得到了進一步保證。例如，VNA 可以在晶圓片上的噪聲系數測量過程中嵌入或解嵌單端和差分探頭以及其他網絡，并為其他設置校正接收機校準。結果表明，在晶圓片上的環境下，差分器件的噪聲系數表征更為準確。

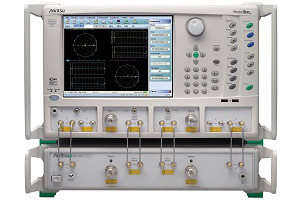

MS4640B VectorStar系列矢網是業內覆蓋頻率范圍最寬的單臺儀器，它可以工作在70KHz至70GHz。在寬帶配置模式下，工作頻率可以擴展到145 GHz 和1.1 THz。VectorStar系列矢網 是唯一一款能夠測量70 kHz 至125 GHz 單端及差分噪聲系數的 矢網平臺。MS4640B系列矢網，不僅可以幫助器件建模工程師提升器件準確度和可靠性，還能夠?yàn)檠邪l(fā)工程師提升最先進設計中點滴改進，更可以保證制造工程師在不犧牲精度的前提下得到最大生產量。
