安立發布與Granite River Labs和Teledyne LeCroy合作的PCIe測試方案

安立公司(總裁Hirokazu Hamada) 宣布將于6月5日開始在美國舉辦的2018 PCI-SIG開發者大會上展出MP1900A系列信號質量分析儀及與Granite River Labs (GRL)和Teledyne LeCroy合作開發的一致性測試方案。

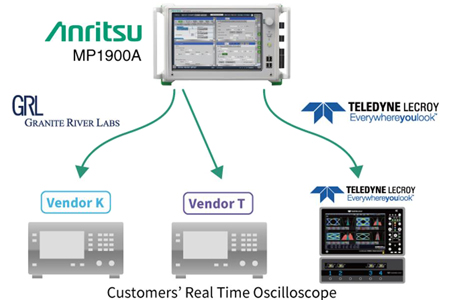

信號質量分析儀-R MP1900A Customers real time oscilloscope

本次宣布的測試方案使用基于MP1900A的自動化軟件可支持PCI Express*1的發射機和接收機測試。此外，它也能實現客戶已經擁有的示波器與MP1900A相連接，支持來自三個主流廠商的實時示波器，自動完成評估設備是否符合PCIe標準所要求的復雜接收機測試。自動化測試將之前手動測試需要的10個小時縮減到幾乎不需要時間，極大地減輕了測試工程師的工作負擔。

開發背景

下一代PCIe Gen5標準提高到32GT/s，PCIe Gen4傳輸速度是16GT/s，將有望被采用為傳輸設備、服務器、存儲器等數據中心主要使用設備的內部接口。

下一代PCIe提高速度的結果是客戶在考慮性能和價格等因素的同時必須升級或更換他們的比特誤碼率測試儀和示波器。過去雖然比特誤碼率測試儀和示波器是完全獨立的儀表，但只能選擇從同一廠商購買，無法從不同廠商選擇最高質量的儀表來完成高重復性的評估。

為了解決這個問題并消除從同一廠商采購設備的限制，安立公司與GRL、Teledyne LeCroy合作開發了PCIe的測試方案，使用安立公司性能卓越（低固有抖動/噪聲、高輸入靈敏度等）的MP1900A誤碼儀和客戶自己的高質量示波器，結合自動化軟件支持高達PCIe Gen5傳輸速度的比特誤碼率測量。

測試方案概況

這個測試方案自動化完成下一代PCIe標準的復雜發射機和接收機測試，用GRL和Teledyne LeCroy的自動化軟件控制MP1900A和示波器，支持重復性好且高效、簡單的設備測試。

MP1900A 是一臺寬帶比特誤碼率測試儀，具有高質量波形和高輸入靈敏度以實現高重復性測試，不僅可評估PCIe設備，也可以評估高速串行設備如400GbE。此外，MP1900A有超高的性價比，因?yàn)樗菀讛U(kuò)展支持下一代標準，包括PCIe Gen5和PAM4 *2.

再者，由于GRL 和Teledyne LeCroy自動化軟件支持來自三個主流廠商的實時示波器，客戶可使用他們自己的示波器, 通過取消昂貴的升級和設備更換來幫助減少設備投資。

GRL 和Teledyne LeCroy自動化軟件的特點

· PCIe設備的自動化復雜接收機測試通過減少之前手工測試需要的10個小時到幾乎不需要時間來減輕測試工程師的工作量負擔。
· 通過提供簡單的測量設置和測試執行接口來提高用戶的可操作性
· 創建pdf格式報告以減少用戶的工作量

專業術語

*1 PCI Express
用于連接計算機和外圍設備的總線規范
*2 PAM4
通過改變電壓幅值（脈沖高度）實施控制的傳輸技術;
PAM4 在一個時隙內通過4電平傳輸2 bit信息.
