圖1、Socionext推出高度集成的，低功耗，24GHz無線傳感器

與市場上其他接近傳感器不同，Socionext的緊湊型24GHz傳感器的重量?jī)H為0.145克，采用40 Pin引腳12×7×0.8毫米的引腳封裝。它提供了廣泛的檢測能力，在各種環境條件（-40oC到85oC）下都能正常工作，并且能夠以8 cm的分辨率檢測非常頻繁的移動。

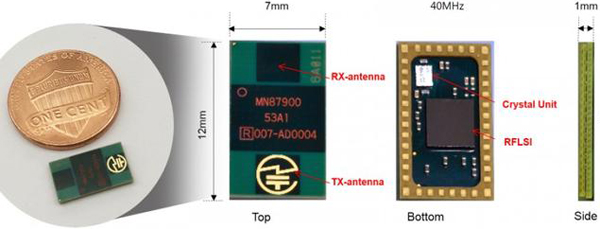

圖2、Socionext推出高度集成的，低功耗，24GHz無線傳感器

該模塊包括所有必要的組件，例如包括用于在物聯網和智能家居應用中進行感測的PLL和ADC；對于醫療應用，該傳感器適用于檢測小動作的觀察設備，如心跳，呼吸和其他距離小到0.5米的肌肉運動。無線電波可以容易地穿過諸如織物和樹脂的材料而不會惡化性能。

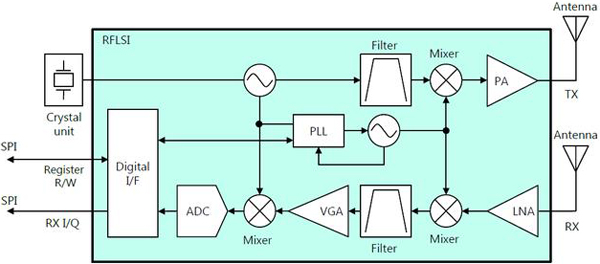

圖3(a) 、24GHz無線傳感器的架構

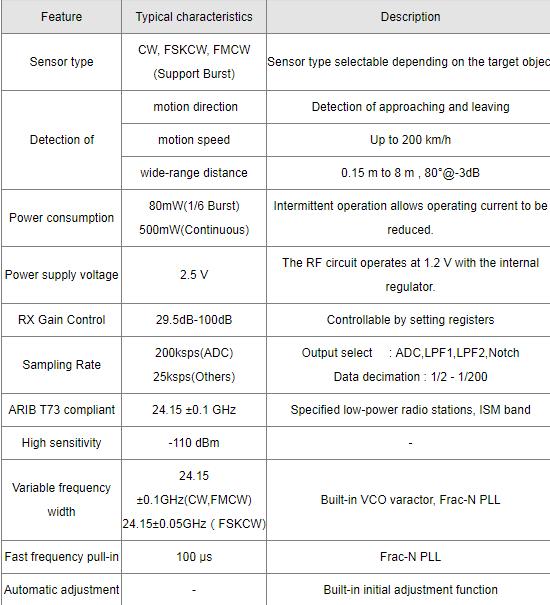

圖3(b) 、24GHz無線傳感器的關鍵指標

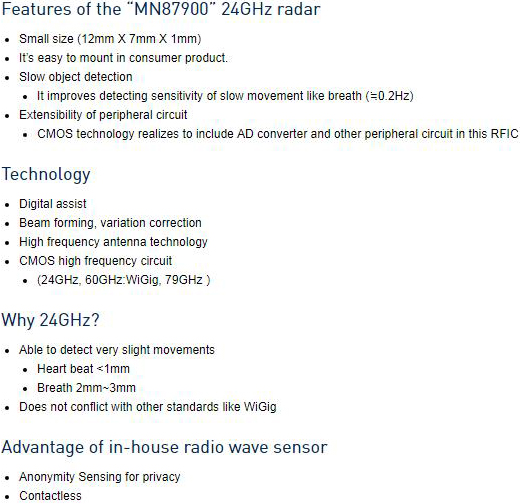

圖3(c) 、24GHz無線傳感器的特性

該傳感器可以用于雷達感測并提供數據，而不用顯示物理圖像。與計算機視覺不同，該傳感器具有監控人員和檢測復雜的狀態和活動而不侵犯隱私的能力，這是這種傳感器的一個關鍵優勢。

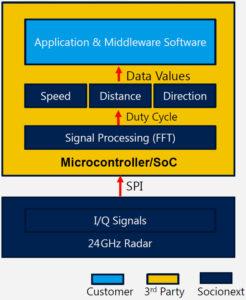

圖4、24GHz無線傳感器的信號處理圖

從模擬和RF天線設計到實現正交（稱為IQ）數據所需的快速傅立葉變換（FFT），實現雷達檢測功能可能是一項復雜的工作。為了快速追蹤這些工程障礙，該傳感器模塊能夠使用一個簡單的SPI接口連接到大多數數字系統。此外，Socionext還開發了一個簡單的API接口來利用設計的CW（多普勒），F(xiàn)SKCW和FMCW功能來提供檢測，方向，距離和速度信息。這種傳感器還可以檢測160°半徑范圍內的多個物體的運動。

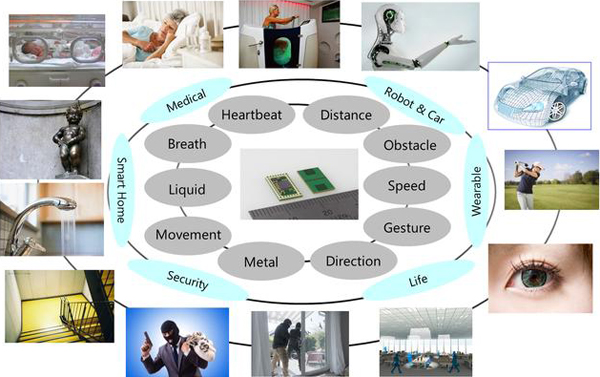

圖5、24GHz的傳感器產品具有多種應用

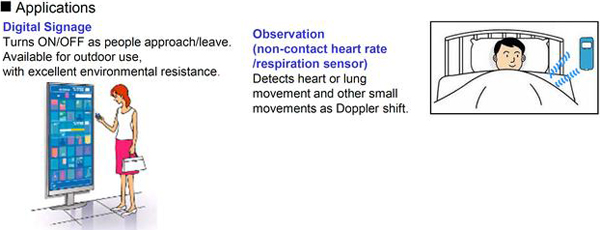

圖6、24GHz的傳感器產品在安全和醫療保健方面的應用示例
