· 抑制20 MHz和100 MHz之間的雜散噪聲
· 噪聲抑制性能等同于較大的繞線組件
· 滿足關于LED照明的CISPR15標準

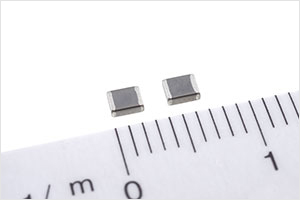

TDK株式會社通過專為LED照明系統而設計的新型號MAF2520ASS600C，擴展了MAF系列噪聲抑制濾波器的產品陣容。該新型多層濾波器具有僅為2.5 mm x 2.0 mm x 0.85 mm的緊湊尺寸，其特點在于可抑制20 MHz和100 MHz之間雜散高頻噪聲，性能等同于較大的繞線組件。此次新產品的額定電流為500 mA，直流電阻低至僅0.28 ?（典型）。在30 MHz下，阻抗為3.4 k?。由于其寬泛的運行溫度范圍（-40到+125 °C），該產品也適用于高溫環境。此外，該新型MAF2520ASS600C濾波器滿足關于LED照明的CISPR15標準，并已于2018年1月開始量產。

由于LED照明系統的能耗降低且使用壽命長，所以它們在住宅與建筑中被廣泛應用，并且變得越來越受歡迎。為了提供額外的附加值，制造商開發了具有網絡照明控制系統的智能解決方案。TDK的新型小型化MAF2520ASS600C噪聲抑制濾波器被設計用于保護控制裝置，防止交流和直流LED電源產生的噪聲。今后，TDK會繼續開發能夠提供高性能噪聲抑制而尺寸更小的濾波器產品。

主要應用

· 住宅與建筑中的網絡化LED照明系統

主要特點和優勢

· 抑制20 MHz和100 MHz之間的雜散噪聲
· 適用于高溫環境的寬泛運行溫度范圍：-40到+125 °C
· 尺寸緊湊2.5 mm x 2.0 mm x 0.85 mm
· 滿足關于LED照明的CISPR15標準

主要數據

類型：MAF2520ASS600C
尺寸[mm]：2.5 x 2.0 x 0.85
阻抗[Ω] ：1MHz  60
30MHz  3400
直流電阻[Ω] ：典型  0.28
最大  0.36
額定電流[mA]：500
