新型IQ混頻器既可配置為鏡像抑制混頻器，也可配置為單邊帶上變頻器

美國加州Irvine市——業界領先的射頻、微波及毫米波產品供應商美國Pasternack公司發布了六款射頻（RF）和本振（LO）工作頻段為4GHz~38GHz且同步和正交中頻（IF）帶寬為DC~4.5GHz的新IQ混頻器。這些混頻器的典型用途包括點對點及點對多點無線電、甚小孔徑終端（VSAT）、軍用雷達、電子戰（EW）、衛星通信、傳感器以及測試測量設備。

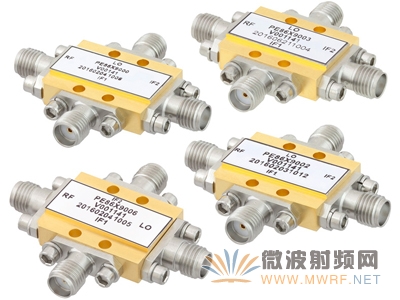

上述新型IQ混頻器模塊由基于單片微波集成電路（MMIC）的組合體構成，此類組合體采用了由一對相互匹配的雙平衡混頻器單元、90度電橋以及0度分配器/合成器組成的高可靠性砷化鎵（GaAs）金屬半導體場效應管（MESFET）半導體工藝。與分立的模塊組合體相比，上述水平下的集成可提供尺寸和性能方面的優點。通過添加所述外部90度中頻電橋模塊，此類IQ混頻器既可配置為鏡像抑制混頻器，也可配置為單邊帶上變頻混頻器。鏡像抑制和邊帶抑制消除了對預選濾波的需求，從而可降低系統整體的成本和復雜度。

當用作鏡像抑制混頻器（IRM）時，上述IQ混頻器包括如下性能特征：7.5~10dBm的低變頻損耗；高達35dB的典型鏡像抑制度；高達42dB的典型本振至射頻隔離度；典型輸入1dB壓縮點高達+20dB且典型輸入IP3高達+35dB的優異線性度；+15~+19dBm本振的驅動功率。

上述產品均采用全密封插入式可伐合金（Kovar™）金屬封裝，此類封裝鍍有金包鎳層且支持可現場更換SMA連接器。此外，所有上述產品均為符合RoHS標準的EAR99類型產品，而且保證滿足MIL-STD-883標準的精疏泄漏及溫度循環環境測試條件。

“我們豐富的IQ混頻器新產品線為設計人員提供了六種在包括鏡像抑制和單邊帶上變頻在內的各種用途中具有極大使用價值的新產品。通常情況下，此類產品需要極長的交貨期。與此相對，Pasternack的所有上述六種產品均有現貨并可當天發貨。”Pasternack的有源器件產品經理Tim Galla先生解釋道。

上述IQ混頻器均已備貨在庫，并可隨時發貨，無最低訂購要求。您可通過訪問pasternack.com/pages/RF-Microwave-and-Millimeter-Wave-Products/iq-mixers.html，了解這些產品的詳細信息。如有其他疑問，請致電Pasternack中國客戶服務熱線400 928 5100或0512 6280 6638。

關于Pasternack公司

美國Pasternack公司是射頻產品的全球領導者，成立于1972年。作為一家通過ISO9001:2008認證的制造商和供應商，Pasternack公司為業界提供有源和無源射頻、微波和毫米波產品最廣泛的選擇，并可在當天發貨。
