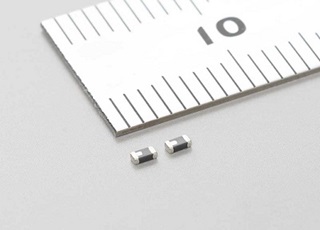

近距離無線通信電路用片狀電感器的商品化

株式會社村田制作所已于1月開始對支持近距離無線通信（NFC*¹：Near Field Communication）的片狀電感器LQM18JN系列進行批量生產。

近年來，以智能手機為代表，裝有NFC功能的電子設備日益普及。NFC的通信電路中為阻抗匹配*²而使用片狀電感器，而NFC的匹配電路中通的是振幅較大的電流,因此，普通的匹配用電感器可能會因磁飽和*³的影響而無法發揮期待的性能。LQM18JN系列的設計適合NFC匹配電路，所以不容易受磁飽和的影響。此外，因其采用了閉合磁路結構，即使在高密度的組裝中也不容易與周圍部件產生干擾，適合于NFC電路的小型化。

產品特點：

1、L:1.6×W:0.8×T:0.55mm(Typ.)的小型尺寸
2、±5%的窄公差規格，適合匹配

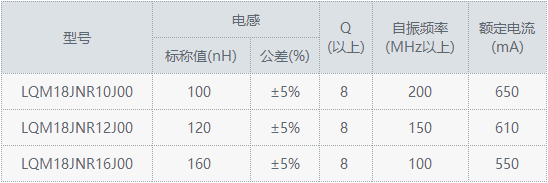

規格：

用途：

安裝于智能手機等上的NFC模塊

產品型號：

LQM18JNxxxx00（x部分為表示阻抗和電感值偏差的字母和數字）。
詳情請參閱LQM18JN的產品網頁。

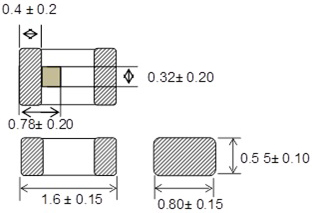

外形尺寸：

術語說明：

*1 NFC：Near Field Communication的略稱。廣義上有各種規格，但通常使用的NFC用的是13.56MHz頻帶，通過讓支持NFC的設備之間接觸進行通信。
*2 阻抗匹配：在無線通信電路中，如信號流動路徑的特性阻抗不同的部件接觸，就會發生信號的反射，導致輸送信號的電力降低，可能會引起無線電路的靈敏度低下。為防止這種情況，需要在特性阻抗不同的部件之間插入匹配電路以防止發生反射，這種操作叫做阻抗匹配。
*3 磁飽和：使用了鐵氧體等強磁體的電感器如有強電流通過就會發生電感值降低的現象，稱作電感器的磁飽和。因為匹配電路中發生電感器的磁飽和導致電感值降低而導致無法維持匹配所必要的電感值，可能會造成匹配的精度下降。

關于村田

株式會社村田制作所是一家進行基于陶瓷的無源電子元件與解決方案、通信模塊和電源模塊之設計、制造與銷售的全球領先企業。村田致力于開發先進的電子材料以及領先的多功能和高密度模塊。公司的員工和制造基地遍布世界各地。
