R-N連接器發明的背景

眾所周知，無線傳輸數據的快速提高對于RF連接器的PIM特性、功率、穩定性、測試安裝的方便性及重量提出更高的要求，傳統移動通信領域RF連接器主要為N型和DIN7/16型，這兩種RF連接器各有優缺點，它們的電氣平面和機械平面是一個共用端面，必須達到一定的耦合扭矩才能保證性能，隨著時間和溫度的不斷變化其穩定性很難滿足當前需求。

市場新出了4.3-10型連接器有效的解決了這個問題，雖然已接近完美，但是它的外導體結構是由一個銑槽接觸頭與外導體過盈配合成一體，這樣的接觸頭結構存在脫落弊端，同時它又存在生產成本較高，不能與通信行業中現有大規模生產應用的RF頭兼容和通用的問題。

R-N連接器特性

在這樣的情況下，南京安爾泰通信科技有限公司R-N型連接器應運而生（已獲得實用新型專利ZL201521101378.7正在審批發明專利），命名方式是以發明人的姓氏+產品型號，故命名為R-N型連接器。R-N連接器由南京安爾泰歷經兩年研制開發，連接器的電氣平面與機械平面有效的分開，從而允許施加較小的螺紋扭矩連接，即使連接不到位其S參數和無源互調指標也是可以滿足的 ，同時也保證了和大量使用的N型連接器的互用性，因而R-N連接器完全可實現快速插拔、高互調、高穩定性、兼容性、低成本等特性。

（圖文解說）

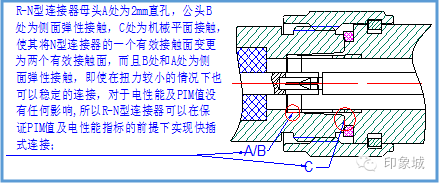

優良，穩定的機械平面保證無源互調指標：

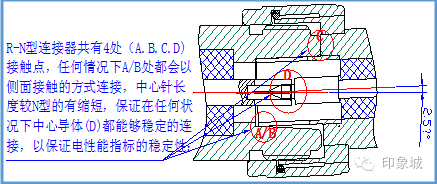

穩定，緊固的機械平面保證可靠性：

連接方式：

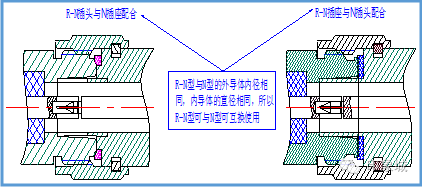

RN與N型可互換連接：

R-N連接器的廣闊應用前景

R-N連接器在成本不變，又能與N型相互切換的情況下，進一步使N型連接器的PIM值更好更穩定而做出的創新性改變，R-N型射頻同軸連接器與傳統N型相比具有高性能，低成本，使用壽命更長，性能更穩定的特性；而與DIN7/16 和4.3-10相比在重量、成本方面又具有很大優勢，同時在測試中的快插式設計更適合給天線、功分、耦合、合路等大規模無源器件的生產測試帶來效率和準確度的極大提升。
