更新頻率型號，擴展低相位噪聲選件，窄帶測量

安立公司已通過增加三個新的頻率型號（3.6 GHz，6 GHz和26.5 GHz）及目前的44.5 GHz型號，擴展其信號分析儀MS2840A的產品線。作為中檔信號分析儀/頻譜分析儀，支持卓越的窄帶測量性能。擁有專門的低相位噪聲選件，3.6 GHz和6 GHz的型號具有優異的近端SSB相位噪聲性能，可超越其它制造商昂貴的高端機型，新選件功能如內置信號發生器由先前的MS2830A系列提供。

SSB相位噪聲性能的提升為評估有線和無線設備中振蕩器的雜散和相位噪聲提供足夠保證，之前只能使用大而昂貴的專用相位噪聲測量?jī)x器和頻譜分析儀來評估。此外，安裝了信號發生器選件后，可輕松實現所有功能于一身的MS2840A無線TRx評估。

開發背景

最近發布的信號分析儀/頻譜分析儀型號都支持越來越普遍L(zhǎng)TE和W-LAN測量所需的寬帶性能。在另一方面，用戶開發和制造振蕩器用于不同的無線設備，如無線窄帶，無線回程，雷達等，確實需要一個具有良好的窄帶測量性能的頻譜分析儀，雖然有很多的商業頻譜分析儀支持LTE，卻都不具備所需的窄帶性能。因此，要么是仍使用10年或20年前購買的傳統老款，要么用戶必須購買非常昂貴的高端機型。

為了滿足對低成本但比其他高端機型擁有更好性能的不斷增長的平臺需求，安立公司為其中檔信號分析儀MS2840A推出開發新功能，通過針對更多頻率選件，加強窄帶測量性能，提供數量級更好的SSB相位噪聲性能，內置信號發生器等，支持多功能的測量平臺。

產品概要

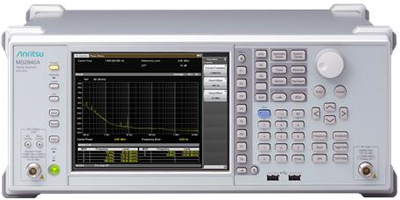

信號分析儀MS2840A是用于研發和制造無線設備和裝置的頻譜分析儀。

該系列有四種型號，測量頻率范圍為9 kHz-3.6 GHz，6 GHz，26.5 GHz，44.5 GHz作為基本的頻譜分析儀功能。通過在26.5GHz或44.5GHz型號上連接高性能波導混頻器（50 GHz至90 GHz）或外部混頻器（≤325 GHz），通過充分利用其極佳的靈敏度和動態范圍可輕易擴展測量頻率范圍。

標準的載波近端SSB相位噪聲性能為1 GHz測量頻率時達到-123 dBc / Hz @10KHz頻偏，與其他高端機型不相上下。*此外，3.6 GHz和6 GHz型號的專有低相噪選件可大大提升其性能，超過其他制造商的型號（500MHz測量頻率時達到-133 dBc / Hz@10kHz偏頻）。

標準內置信號分析儀功能支持多功能測量，包括瞬時頻譜監測，頻率隨時間，相位變化對時間，三維頻譜顯示等。

此外，數字和模擬無線調制信號可以通過安裝矢量調制信號分析軟件，模擬測量軟件，放大器的噪聲系數（NF）測量功能等來評估。在3.6 GHz和6 GHz型號上安裝信號發生器選件支持?jǐn)?shù)字和模擬調制信號的同時輸出，配置所有功能于一身的MS2840A平臺用于評估無線TRx的信號。

* 安立公司于6月1日調查

關鍵性能

· 比高端機型更好的近端SSB相位噪聲性能

無線設備中窄帶無線，無線回傳，雷達，振蕩器等的測量要求頻譜分析儀在全頻段的頻率范圍內具有優良的SSB相位噪聲性能。特別地，在3.6 GHz和6 GHz型號中安裝專用選件，可提供比其他高端機型更好的近端SSB相位噪聲性能。

· 支持毫米波段發射器和天線測量

連接高性能波導混合器（50 GHz至90 GHz）至26.5 GHz或44.5 GHz型號進行毫米波段測量，不僅支持寬動態范圍測量，還可在對毫米波寬帶無線設備進行寬帶信號的有效測量時消除鏡像響應的影響，如無線回程，汽車?yán)走_(dá)，WiGig等，以及要求高靈敏度的毫米波雷達天線的旁瓣特性評價的有效測量。

· 多功能

MS2840A平臺的內置功能作為標準配置用于測量Tx特性，包括雜散，鄰道功率比，頻譜模板，頻率計等。內置的信號分析儀功能支持功率與時間，頻率與時間，相位與時間和頻譜測量。可以通過安裝矢量調制分析軟件，模擬測量軟件，噪聲系數（NF）測量功能等，擴展標準測量功能。信號發生器可以安裝在3.6 GHz和6 GHz的型號中，在使用一臺MS2840A評估無線TRx信號時輸出數字和模擬調制信號。已安裝微軟Windows7（64位）操作系統，Core-i5 的CPU，8 GB的內存和SSD存儲以進行響應操作。

* 微軟，Windows和Windows 7是Microsoft Corporation注冊在美國和其他國家的商標。

* Core-i5是英特爾公司在美國和其他國家的注冊商標。

目標市場和應用

目標市場：無線設備和電子零部件制造商

應用范圍：專網（PMR），無線回傳，雷達，衛星通信，汽車電子，無線設備振蕩器等的研發和制造
