近日，研辰科技正式發布了目前業界性價比最高、功能最豐富實用的射頻微波器件S參數測試系統方案：UMNA (Universal Multi-port Network Analysis system) 通用多端口網絡分析系統。

研辰科技自2010年開始研發射頻開關矩陣和多端口矢量網絡測試方案，并于2011年正式發布了MPS (MultiPortSwitch matrix) 多端口射頻開關矩陣，2012年發布了Dolphin射頻全多端口校準算法，2014年發布了VMNA (VirtualMulti-portNetworkAnalysis system) 虛擬多端口網絡分析系統。

作為研辰科技多端口S參數測試集大成之作，本次發布的UMNA系統，除集成了以上產品的所有功能外，更進一步采用了全新的高性能固態射頻開關模塊，升級了校準算法，豐富了測試應用，全面提升了產品功能和性能，使多端口矢量網絡測試方案真正達到了“通用”的要求，即：

基于一臺兩端口矢量網絡分析儀，就能對各種無線射頻微波器件進行高速、高精度、多工位并行的S參數測試，并支持高精度全多端口S參數（SnP）測試。

因此，該系統產品被命名為：UMNA (UniversalMulti-portNetworkAnalysis system) 通用多端口網絡分析系統，并正式對外發布。

自1982年世界上第一臺集成化全自動矢量網絡分析儀HP 8510 面世以來，矢量網絡分析儀（VNA / Vector Network Analyzer，簡稱“網絡儀”）已成為無線射頻微波器件和組件S參數測試的必備工具。

但是，通用矢量網絡分析儀（VNA）的操作應用方式自誕生起就一直沒有發生太大變化，直到近幾年來，“多端口矢量網絡分析”技術逐漸得到推廣應用，才開始改變這種幾十年不變的狀況，使S參數測試效率和測試功能獲得了大幅度提升，并大幅度降低了測試成本。

例如，大家都知道，網絡儀在生產線上是這樣使用的：

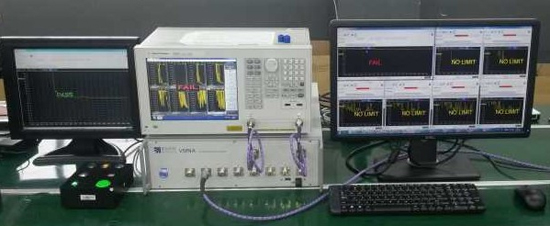

但您可能還不清楚，一臺兩端口網絡儀，配合一臺多端口射頻開關矩陣，就能實現多工位并行測試：

另外，大家還知道，多端口器件的全多端口SnP 參數測試，需要通過多次接插來更換測試連接：

（當然，配備8/10/12端口的“多端口網絡儀”也可以直接完成所有測試，但極其昂貴。）

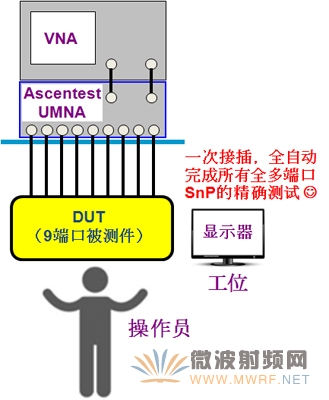

但您可能還不了解，兩端口網絡儀配合多端口射頻開關矩陣，只需要一次接插，就可以全自動完成所有全多端口SnP參數測試，真正實現“即插即用”、“飛一般”的多端口器件測試：

以上“多端口”的方案看起來好像不錯，既節省設備，又減少人工，但是，它的效率、精度、穩定性、可靠性到底如何呢？

看看行業領先的客戶，就知道答案了：

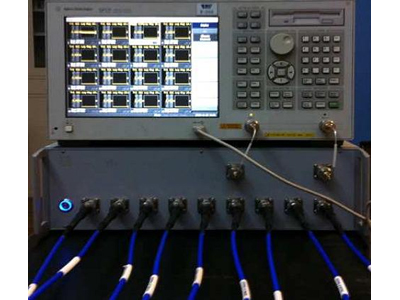

· 世界最著名的智能手機、最著名的游戲主機、以及中國最著名的智能手機，還有德國某著名汽車品牌，它們的天線部件都是用“多端口”系統方案來進行批量生產測試的：

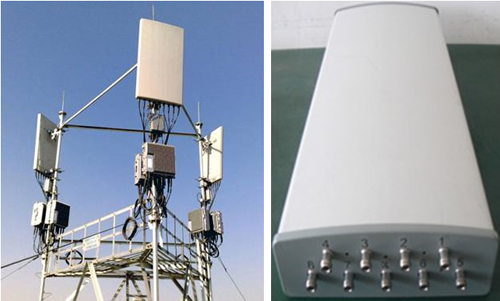

· 中國最著名的4G基站天線廠商，也是用“多端口”系統方案來測試9端口智能天線的：

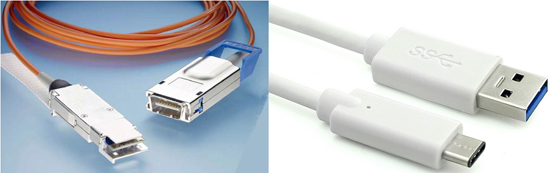

· 而基站及數據中心內部的高速數據連接電纜，以及大家最近常說的USB 3.1 Type-C 消費電子數據電纜，也可以用“多端口”系統方案，只需一次接插，就可完成所有參數（包括NEXT和FEXT）的全自動測試（需采用4端口VNA配合20GHz或40GHz開關矩陣的方案）：

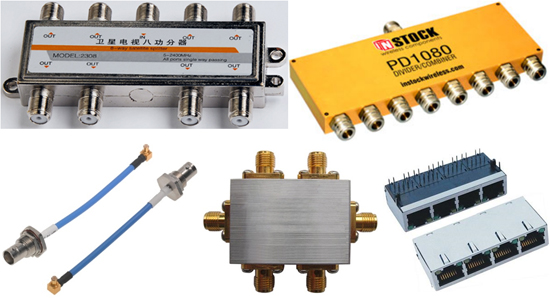

· 還有很多其他類型的無源器件或射頻部件，如射頻電纜、功分器、合路器、耦合器、濾波器、高速差分電路、高頻網絡變壓器，等，也都可以用“多端口”系統方案來大幅度提高測試效率：

· 除生產測試外，對于多端口器件的研發測試，通過采用“多端口”系統方案，也可以大幅度提高研發測試精度和效率，避免反復接插射頻電纜接頭所帶來的人為操作誤差或失誤。

· 以上采用的，都是研辰科技的多端口測試系統方案。

所以，和大家通常的感覺剛好相反，實際上著名大型廠商的單位生產制造成本相對更低，產品質量卻更好。這是因為，他們一直在持續改進和創新生產制造工藝和方案，而作為系統集成商的研辰科技，則專注于幫助客戶實現自動化測試方案的改進和創新，降低測試成本，提高測試效率和精度，并提高質量管理水平。

研辰科技此次最新發布的UMNA系統的特點包括：

1、 頻率范圍：10MHz～8.5GHz，覆蓋了從NFC/RFID，到GPS、2G/3G/4G、2.4GHz WiFi/藍牙，直到5GHz WiFi 的所有主要的無線通信頻段；（后續還將提升至18GHz）
2、 測試端口阻抗：50歐姆，并可為有線電視及衛星電視應用定制75歐姆；
3、 采用研辰科技自主研發的SPDT（單刀雙擲）與SP4T（單刀四擲）全匹配高性能固態射頻開關模塊搭建多端口射頻開關矩陣，將兩端口網絡分析儀拓展至8/12/16端口；
4、 應用研辰科技自主研發的Dolphin全多端口校準算法和端口延伸算法，以及快速校準方法；
5、 基于研辰科技自主研發的，且經過6年多時間不斷調試、驗證的系統軟件平臺，并大量增加和改進了測試應用和功能，使多工位并行測試和全多端口S參數（SnP）測試真正達到了“通用、實用、好用”的水平。

UMNA系統對絕大多數S參數測試應用都游刃有余，但有極個別應用（如，4G基站濾波器/多工器測試）對測試動態范圍要求極高，而射頻開關矩陣額外的插入損耗降低了動態范圍，所以UMNA系統對該類被測件并不適用。

UMNA系統只需配備一臺兩端口矢量網絡分析儀，可最大限度發揮和拓展儀表的測試能力，其超高性價比使其成為射頻器件生產和研發的首選測試工具。

另外，基于UMNA系統軟硬件平臺，研辰科技還為客戶提供量身定制的軟硬件服務。我們完成過交付的軟硬件定制項目包括：生產和測試工位自動化升級改造，生產和測試SPC數據采集挖掘分析，統計報表及電子看板，等等。

系統軟件界面如下：

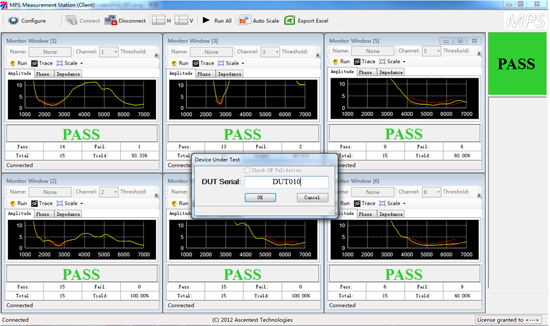

6工位并行測試（支持分屏獨立顯示與操作，互不干擾）：

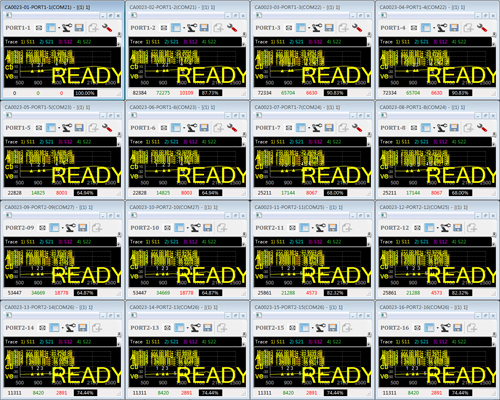

16工位并行測試（支持分屏獨立顯示與操作，互不干擾）：

分工位分屏獨立顯示、獨立校準、提取產品批次參考值：

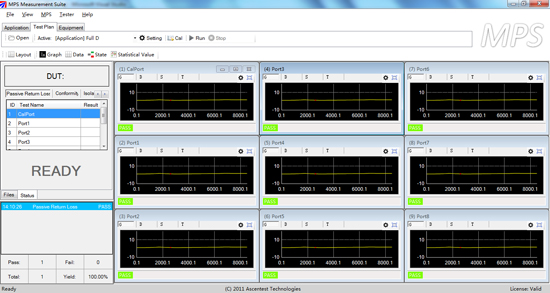

9端口智能天線測試（主界面）：

9端口智能天線測試（設置界面）：

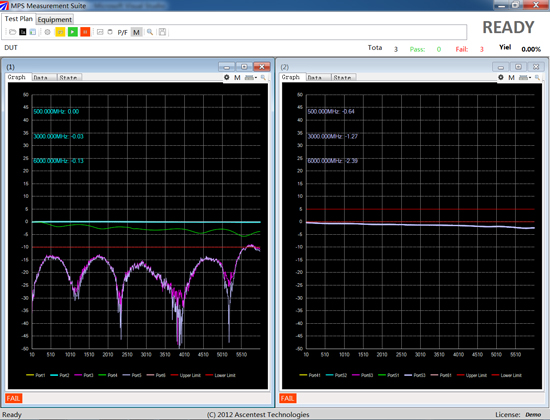

全4端口S參數（S4P）測試：（應用Dolphin全多端口校準算法）

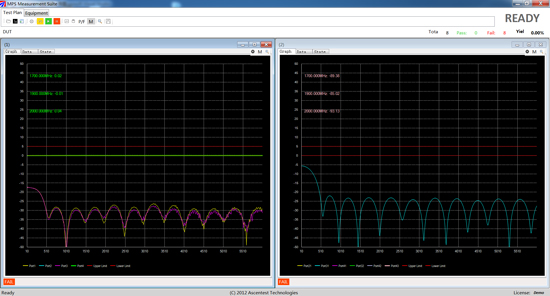

全6端口S參數（S6P）測試：（應用Dolphin全多端口校準算法）

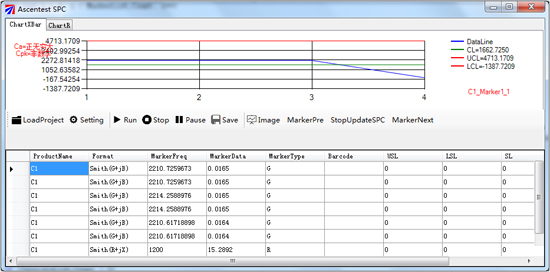

產線SPC（StatisticalProcessControl統計過程控制）數據采集分析軟件：

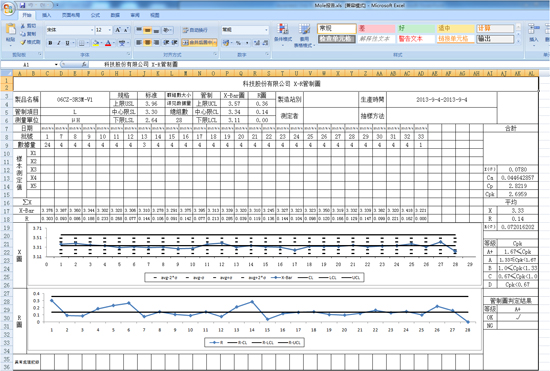

數據分析統計報表：

如欲了解研辰科技UMNA (Universal Multi-port Network Analysis system) 通用多端口網絡分析系統，請訪問：http://www.ascentest.com/cn/Product_info.php?ID=53-2048
