以低消耗電流實現紐扣電池長達7萬小時驅動，有助于普及中國的基礎設施IoT

要旨

ROHM集團旗下的LAPIS Semiconductor公司（藍碧石半導體）開發出支持Bluetooth® v4.1標準（Bluetooth® Smart）的2.4GHz無線通信LSI “ML7125-002”，并已開始量產銷售。本產品非常適用于Beacon和串行通信設備等需要簡化系統和延長小型電池壽命的IoT設備。

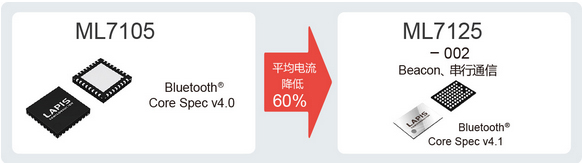

ML7125-002是藍碧石半導體面向以中國為首在全球日益擴大的IoT市場開發的無線通信LSI。面向中國國內市場，針對IoT設備的從機優化了固件，從而不再需要外置MCU，使Beacon和串行通信設備等基礎設施用的IoT設備的開發更加簡單輕松。另外，利用0.15µm的低功耗CMOS工藝，將信號收發時的電流從9mA（本公司以往產品ML7105）降低到業界頂級的6.7mA。同時，重新構建了信號收發時的有效工作期，使之減半到5ms，縮短了收發信號時間，因此，使平均電流也比本公司以往產品降低了約60%。通過紐扣電池CR2032（200mAh）進行2秒間隔的信號收發時，本產品可實現約7萬小時（本公司以往產品約2萬6千小時）的電池驅動。

本產品已從2015年12月開始量產銷售，未來計劃通過與中國合作企業的合作，推出搭載本產品的無線模塊。前期工序的生產基地為藍碧石半導體宮城工廠，后期工序的生產基地為藍碧石半導體宮崎工廠。 今后，藍碧石半導體將面向要求更佳節電性能的IoT設備市場，繼續開發可輕松構建無線通信環境的無線通信元器件，同時，與當?shù)丶夹g(shù)商社合作，為中國的基礎設施IoT的普及貢獻力量。

背景

Bluetooth®Smart搭載于以可穿戴式設備為代表的各種移動設備，與以IoT為核心的新服務的聯動作用日益重要，其市場呈逐年擴大趨勢。

另一方面，IoT設備的開發需要硬件和軟件兩方面的技術，需要深厚的專業知識和龐大的開發工時與成本。考慮到加快IoT的普及，簡化軟件開發是極其重要的課題。另外，隨著存儲器大小等的功能提升，搭載Bluetooth® Smart的設備的功耗也呈日益增加趨勢，對影響到與設備大小緊密相關的電池小型化、電池長時間驅動的節電性能的要求越來越苛刻。

新產品特點

1. 無需MCU，僅1枚芯片也可工作的無線通信LSI

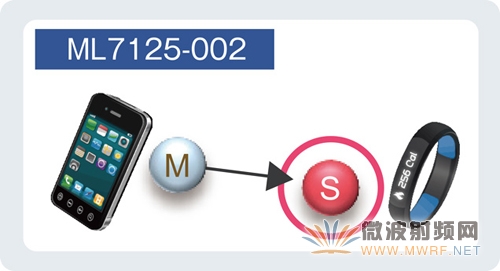

面向Beacon和串行通信優化了固件，因此不再需要外部MCU。作為從機專用的Bluetooth® Smart通信LSI，可簡單輕松地實現通信。無需MCU的軟件開發工時與成本，從而非常有助于日益擴大的IoT市場的基礎設施用IoT設備的普及。

2. 業界頂級的低消耗電流

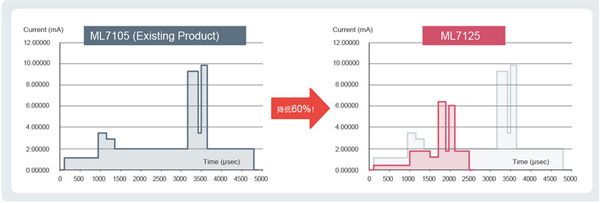

利用藍碧石半導體擅長的0.15µm低功耗CMOS工藝優勢，通過采用可實現低功耗無線通信的方式、搭載RF 電路、單端電路及直接調制器，實現了業界頂級的收發電流(6.7mA)。而且，優化了有效工作期，與本公司以往產品相比，平均消耗電流降低了約60%。

Condition	ML7105	ML7125
Cl = 2sec、PDU = 0oct	7.70µA	2.94µA
Cl = 1sec、PDU = 0oct	14.71µA	5.61µA

(CI : Connection Interval、PDU : Protocol Data Unit)

解說

· 何謂降低平均電流

· 電池壽命并非規格表中顯示的信號收發時的峰值電流，而是由包括休眠時在內的平均消耗電流值決定的。例如按上表中設備單體的平均消耗電流計算電池壽命，如果以2秒間隔進行收發，使用紐扣電池CR2032（200mAh)，ML7125可運行約7萬小時，與本公司以往產品(約2萬6千小時)相比，電池壽命延長了約2.6倍。　(LSI單體工作條件下的電池壽命估算。受信號收發間隔、外部電路、電池特性等條件影響，壽命會有變化)

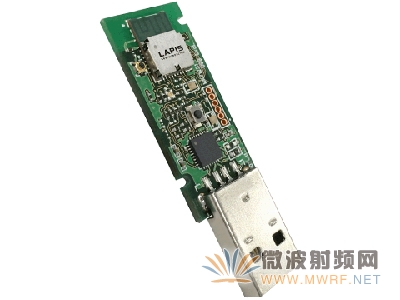

3. 配備USB評估套件(2016年4月∼ )　

· 配備在Windows® 系統的PC上可進行符合Bluetooth® Smart標準的2.4GHz頻段無線通信的USB評估套件。利用LAPIS VSSPP軟件，不僅可進行PC間的簡易通信，還可與android4.3之后的智能手機、iPhone進行連接。

用途

· 遙控器/智能鑰匙/Beacon/串行通信設備

銷售計劃

· 產品名: ML7125-002
· 樣品出售時間: NOW
· 樣品價格: 700日元
· 量產銷售: 量產中(月產10萬個)
· 包裝形態: 卷帶(Tape & Reel) 2000個

ML7125-002規格

項目	特性值 、其他
特點	支持Bluetooth6® SIG Core Spec v4.1 低功耗無線通信LSI WL-CSP封裝 搭載Bluetooth6® Host Controller Interface用UART 搭載Custom Host Controller Interface用SPI_SLAVE 程序保存用128KB ROM (CODE_ROM) 用戶應用程序保存用8KB/24KB RAM (DATA_RAM) 搭載EEPROM或Custom Host Controller Interface用I2C (Master & Slave) 搭載Liner Regulator及Switching Regulator
電源電壓	3.3V Typ. (1.6 to 3.6V)
消耗電流	0.9µA (休眠時) Typ.6.7mA (發送時) (使用DC/DC時) Typ.6.2mA (接收時) (使用DC/DC時)

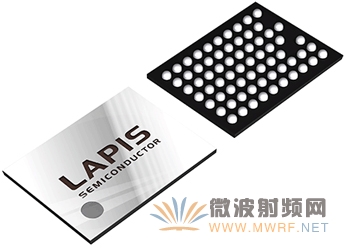

封裝	67pin 0.4mm pitch WL-CSP (3.12mm × 4.69mm )
