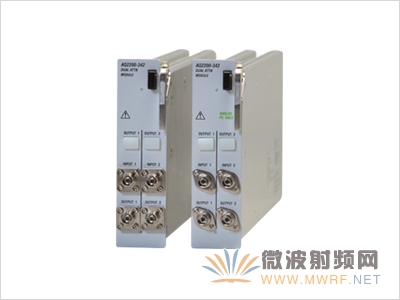

橫河電機集團（YOKOGAWA）于2014年8月28日發布了用于AQ2200多應用測量系統的AQ2200-342雙衰減器模塊。該模塊主要用于光收發器、光放大器、傳輸系統的產線測試和檢查，而這些器件正是光通信網絡的重要組成部分。

開發背景

由于互聯網、智能手機以及數字地面電視等需要高速傳輸大容量數據的技術迅速普及，全世界對這些傳輸系統中使用的光傳輸系統、光收發器和光放大器的需求不斷增加。測試和檢查光收發器等器件的系統中都配有光衰減器，可以調整用于測量器件輸入特性的光信號電平。要提高生產效率，就需要多個光衰減器才可以在單臺設備上同時檢查多個器件或多個端口。要節省空間，則必須簡化測試系統的配置。為了滿足這些需求，YOKOGAWA開發了AQ2200-342雙衰減器模塊。

產品特點

1. 結構緊湊

AQ2200-342模塊擁有兩個光衰減器，但在AQ2200系統中僅占用一個插槽。該模塊可以在單臺設備上同時測試和檢查多個器件或多個端口，這不但簡化了系統配置，也節省了空間。

2. 性價比高

雖然AQ2200-342配有兩個光衰減器，但其售價幾乎與目前的單通道高性能機型相同，相當于每個衰減器都價格減半。本次采用的光衰減器支持光收發器、光放大器及其他器件的產線測試和檢查所需要的各項基本功能。為了能讓用戶有更多的選擇空間，YOKOGAWA將繼續研發高性能的模塊。

主要規格

光衰減:   0 ~ 40dB

波長范圍:   1260 ~ 1640nm

光衰減精度:   ±0.15dB

3. 快速

AQ2200-342調整光信號電平的速度比現有高性能機型高10倍。例如，只需0.1秒就可以將光信號電平降低20dB。這不但加快了測試和檢查的速度，也提高了生產效率。

關于AQ2200系列多應用測量系統

在光傳輸系統的開發和生產中，如要評價光學特性，將需要以下器件：光源、可改變光信號路徑的光開關、可變光衰減器和光功率計。能實現這些功能的插拔模塊可以插到AQ2200多應用測量系統中。用戶通過組合這些模塊，可以配置符合特定評估需求的測量系統。從9月份開始，AQ2200-342將符合CE標記的要求。
