羅德與施瓦茨公司（R&S）日前發布基于高端信號與頻譜分析儀R&S FSW的新測試選件R&S FSW-K54。R&S FSW廣泛應用于國防與軍工研發公司、通信廠商以及汽車制造行業。

R&S FSW新的測試選件支持研發人員在盡量早的設計階段優化其設計產品的EMI特性，這將會大大節省其產品最終EMC認證測試的寶貴時間。該選件不僅滿足商用的EMI帶寬要求，同時也滿足軍用EMI帶寬要求。為了全面分析干擾信號，該選件包含滿足CISPR和軍工要求 的EMI檢波器，包括：峰值檢波器、準峰值檢波器、CISPR-Average檢波器和RMS-average檢波器。同時，為了完成一些典型的測試任務，該選件包含了滿足國際標準的預定義的限值線和修正因子的數據庫；并且，為了滿足客戶的多種需求以及不同的測試附件，限值線和修正因子允許用戶進行修改。

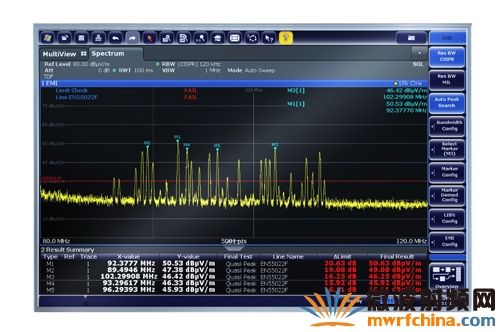

該EMI測試選件允許用戶優化其設計的屏蔽特性（例如：設備或部件），使驗證什么樣的設計和電路會影響EMI特性的測試變得尤為簡單。在該項測試中為了能夠非常容易的捕捉到所有干擾信號，R&S FSW的掃描點數最大可以支持200001測試點，最多可以支持6條測試曲線，并且每條測試曲線可以設置為不同的檢波器。同時，最多可以標注16個測試值來分析干擾信號的測試結果。R&S FSW的頻譜可以顯示為線性頻率格式或者對數頻率格式，對數顯示模式使診斷測試結果和按照標準預先定義的限制線非常容易的顯示在儀器的屏幕上。同時，該測試儀器支持調幅和調頻信號的解調功能。解調后的信號可以通過音頻信道輸出給揚聲器或耳機，以此清晰的分辨干擾信號。

除了R&S FSW-K54選件以外，R&S公司也提供了基于Windows操作的EMI測試軟件R&S ES?SCAN，該軟件支持遠程控制以及自動化的EMI測試。該軟件可以記錄、分析測試數據并生成測試報告。

此外，R&S公司的高端信號與頻譜分析儀R&S FSW具備很多其他射頻信號和數字調制信號分析的功能，例如：LTE、WCDMA和WLAN信號等。
